Korzystając z okna dialogowego ustawień narzędzia każdemu elementowi konstrukcyjnemu ARCHICADa można, w zależności od jego typu, przypisać różne Rodzaje Linii.
Przykładowo, definiując ustawienia reprezentacji 2D dla Słupa możemy określić Rodzaj Linii dla rdzenia, linii pozawidokowych, czy linii osi.
Rodzaje Linii dostępne w oknach ustawień narzędzi to Atrybuty, które definiuje się w oknie dialogowym Opcje > Atrybuty Elementów > Rodzaje Linii.

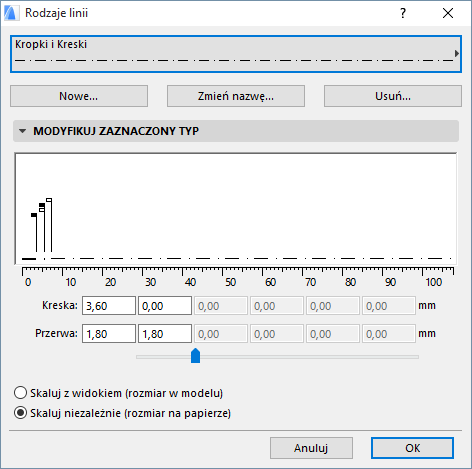

Użyj okna dialogowego Rodzaje linii, aby zmienić standardowy rodzaj linii (pełna, kropkowana, przerywana itp.) oraz zdefiniować własne rodzaje linii.
Zobacz Okno dialogowe Rodzajów linii.
Więcej informacji w Centrum pomocy
Domyślnie, wszystkie linie wyświetlane są w trybie Bardzo cienkie i mają grubość jednego piksela.
Ponadto, możesz włączyć opcję Pogrubione linie przekroju (menu Widok ); spowoduje to pogrubienie wszystkich linii przekrojowych do dwóch pikseli bez względu na grubość przypisanego Pióra. Pozostałe linie będą miały grubość jak przy trybie Bardzo cienkie.
Alternatywą dla grubości Cienkiej linii jest wyświetlenie Prawdziwej grubości linii dla każdego pióra: włącz opcję Prawdziwa grubość Linii w menu Widok> Opcje wyświetlania. Każda grubość pióra linii (w zależności od jej wartości zdefiniowanej w oknie dialogowym Pióra i Kolory) będzie wyświetlana zgodnie z rzeczywistością.
Zobacz Opcje wyświetlania.
