Aby wybrać i zastosować zestaw piór, należy wykonać jedną z poniższych czynności:

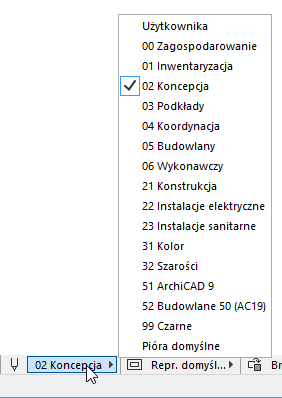

•Użyć Zestawu piór z Opcji podręcznych:
•Opcje > Atrybuty Elementów > Pióra i Kolory
•Dokument > Zestawy Piór > Pióra i Kolory
Wybierz zestaw piór z listy “Dostępny zestaw piór” i kliknij OK.
Zobacz także Okno dialogowe Pióra i kolory.
Stosowanie oddzielnego Zestawu Piór dla Teczki Arkuszy
Możesz użyć oddzielnych Zestawów Piór dla Widoków Modelu i dla Teczki Arkuszy: Okno dialogowe może mieć nazwę "Pióra i kolory (Widok Modelu/Teczka arkuszy)" w zależności od tego, jakiego typu okno jest aktywne.
Z ustawień wprowadzonych w oknie Pióra i Kolory (Teczka Arkuszy) korzystają tylko elementy na Arkuszach (takie jak Autoteksty, czy elementy Szablonów Arkusza); nie korzystają z nich wstawione Rysunki.
Stosowanie Zestawów Piór dla Rysunków

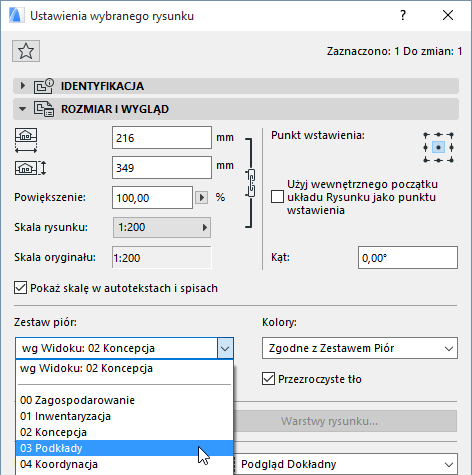

Widok Modelu wstawiony na Arkusz staje się Rysunkiem. Domyślnie Rysunek wstawiony do Teczki Arkuszy korzysta z własnego Zestawu Piór (tego samego który był przypisany jego Widokowi Źródłowemu). Można jednak anulować ten zestaw piór za pomocą Parametrów rysunku w Ustawieniach rysunku: z rozwijanej listy wybierz dowolny Zestaw Piór dla danego Rysunku.
Zobacz Panel Rozmiar rysunku i wygląd.
Rysunkom, których źródła znajdują się w plikach zewnętrznych - na przykład pliki DWG/DXF/PDF wstawiane za pomocą Narzędzia Rysunek ARCHICADa - można przypisać zestawy piór w ten sam sposób: z rozwijanej listy wybierz dowolny Zestaw Piór dla danego Rysunku.

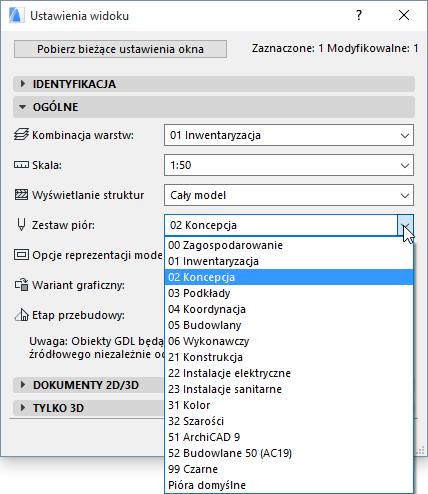

Można ewentualnie zmienić zestaw piór widoku źródłowego: przejdź do okna dialogowego Ustawienia widoku i z okna wyskakującego wybierz inny Zestaw Piór.
Zobacz Okno dialogowe Ustawień Widoku.
