Zestawy piór i Pióra (Menedżer atrybutów)

Wybierz Zestaw piór, aby wyświetlić pióra w dolnej części okna dialogowego.

Każdy zestaw piór musi zawierać 255 piór.

Zestawy piór (Górna część okna dialogowego)

•Edytuj nazwę (tylko jedno zaznaczenie). Skopiuj/wklej tekst za pomocą menu kontekstowego.

•Zobacz pióra zawarte w zestawie na dole listy (Pióra).

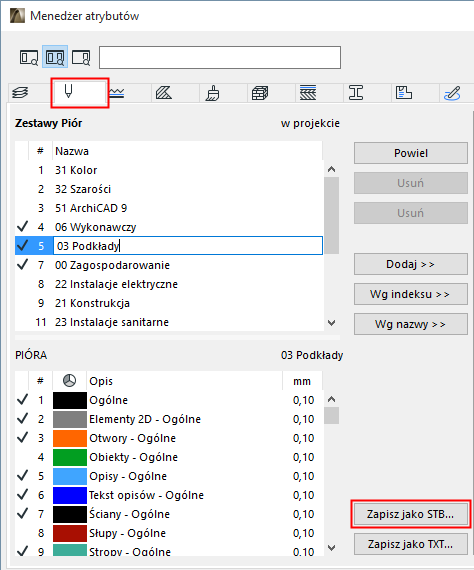

Zapisz zestaw piór w formacie STB

Opcja Zapisz jako STB umożliwia zapisanie dowolnie zaznaczonego zestawu piór w formacie Plot Style Table (*.stb) AutoCADa.

Za pomocą Tabeli stylów wydruku AutoCAD odwzorowuje każdy kolor na rysunku wraz z szerokością linii na wydruku.

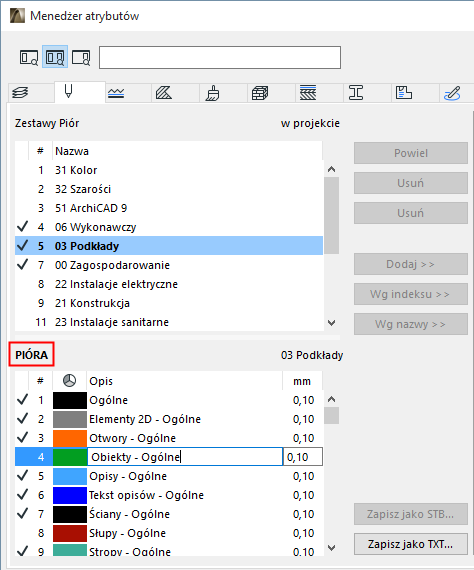

Pióra (dolna część okna dialogowego)

Dla wybranego Zestawu piór (zaznaczonego i wytłuszczonego na powyższej liście) możesz wyświetlić i edytować Pióra na liście znajdującej się poniżej.

•Edytuj nazwę (tylko jedno zaznaczenie). Skopiuj/wklej tekst za pomocą menu kontekstowego.

Można zaznaczyć kilka piór, aby edytować je jednocześnie:

•Kolor: Aby dokonać edycji, kliknij dwukrotnie próbkę koloru.

•Edytuj opis

•Grubość pióra: Określona w mm lub pt, zgodnie z ustawieniem w menu Opcje > Atrybuty elementów > Kolor pióra.

Uwagi:

–Polecenia zarządzania atrybutami nie są dostępne dla pojedynczych atrybutów piór w projekcie.

–Można usunąć pióro z listy tymczasowej: otrzyma ono status niezdefiniowany i będzie wyświetlane na szaro.

–Projekt musi zawierać co najmniej jeden zestaw piór.
