Wstaw Panel typu drzwi lub okno do przegrody strukturalnej

Istnieje możliwość wstawienia panelu GDL, który będzie pełnił funkcję drzwi lub okna. Niektóre z nich zostały skonfigurowane w ARCHICADzie i można je znaleźć na rozwijanej liście w oknie Typ i Geometria Panelu.

Mimo że panele Przegrody strukturalnej pełnią funkcję drzwi lub okien, nie wykorzystują znaczników drzwi/okien. Można jednak użyć narzędzia Etykieta do wstawienia etykiety Panel Przegrody strukturalnej.

Zobacz Nadawanie etykiet Przegrodom strukturalnym.

Można określić panele typu otwór jako część wzoru Przegrody strukturalnej, za pomocą ustawień Schematu. (Zobacz Skonfiguruj Wzór schematu w Ustawieniach schematu.)

W już wstawionej Przegrodzie strukturalnej użyj trybu Edycji, aby zastąpić zwykłe panele panelami typu Drzwi lub Okna, zgodnie z poniższym opisem.

Aby wstawić panel typu drzwi do przegrody strukturalnej:

1.Wybierz Przegrodę Strukturalną aby i przejdź do Trybu Edycji.

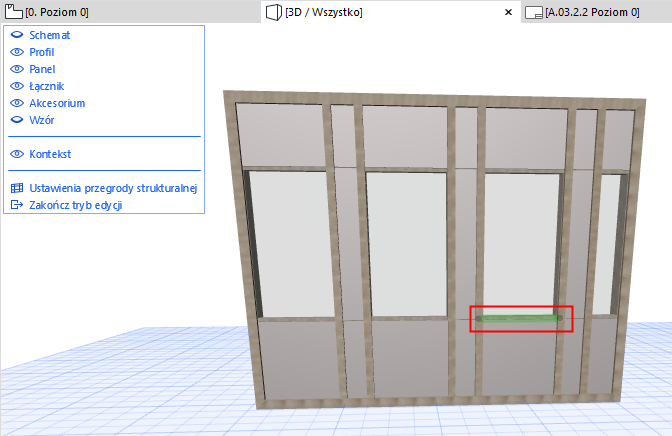

2.W miejscu, w którym powinny zostać wstawione drzwi, połącz dwa istniejące panele poprzez usunięcie spomiędzy nich Profilu:

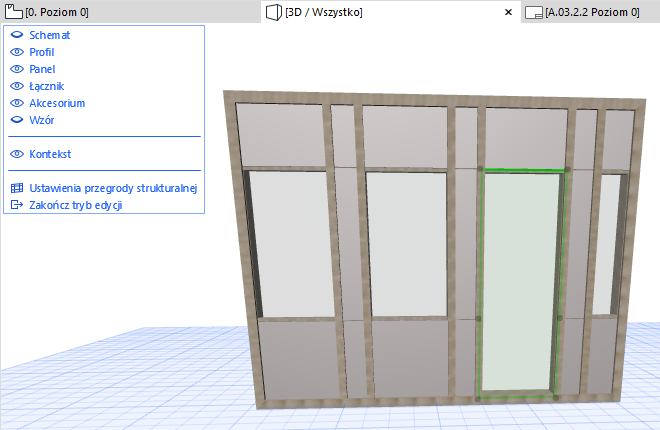

3. Zaznacz nowo połączony panel.

4.W Palecie Info, z okna rozwijanego Typu Części wybierz żądany typ Drzwi. (Można zawęzić wybór według nazwy, wpisując w polu wyszukiwania „Drzwi”).

Wybrany panel zostanie zastąpiony panelem drzwi, które można otwierać i zamykać, tak jak inne drzwi GDL.

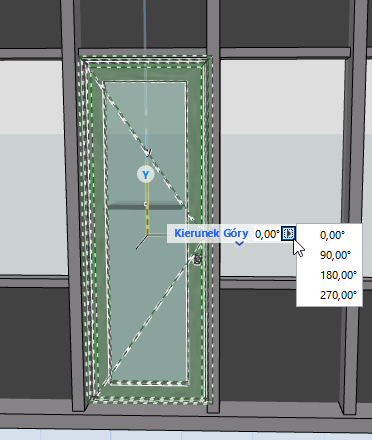

Zwróć uwagę, że Panel drzwi ma edytowalny parametr o nazwie “Góra.” Pozwala on edytować “górną część” drzwi w 90 stopniowych odstępach, w przypadku, jeśli później obrócisz Przegrodę Strukturalną a "górna część" drzwi zmieni położenie.
