Zasadniczo, Rodzaj zakrętu w schodach (Spocznik lub Zabieg) można określić w Ustawieniach schodów i tam skonfigurować ich opcje. Wybrany rodzaj zakrętu zostanie wstawiony na każdym zakręcie (każdy punkt kliknięty podczas tworzenia linii bazowej schodów) pomiędzy dwoma dowolnymi segmentami biegu schodów.
Wszystkie zakręty będą miały zatem te same ustawienia. W przypadku wstawionych Schodów, można jednak dostosować każdy Rodzaj zakrętu oddzielnie.
Zobacz Edytuj Rodzaj zakrętu schodów, poniżej.
Określ rodzaj zakrętu w Ustawieniach schodów
W Ustawieniach schodów lub Palecie Info, wybierz preferowany Rodzaj zakrętu dla całych Schodów.
•Automatyczny spocznik
•Równy kąt stopni zabiegu
•Zabieg o równych stopniach
Uwaga: W amerykańskiej wersji ARCHICADa stosowana jest nazwa „Runs” (Stopnie).
Aby określić konkretne ustawienia dla każdego typu, kliknij wyskakujące okno. Ustawienia różnią się dla każdego Rodzaju zakrętu:
Zabieg z równymi kątami: Opcje zakrętu

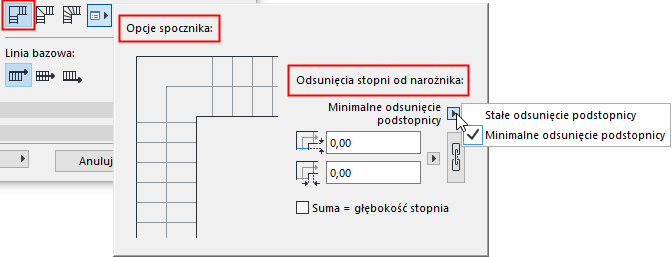

Odsunięcia stopni od narożnika
•Ustaw Odsunięcia spoczników od narożnika (odpowiednio dla krawędzi wiodącej i końcowej).
•Określ przesunięcia jako Stałe lub Minimalne. (Jeśli wybierzesz opcję Minimalne, program będzie miał swobodę zwiększania przesunięcia w celu dopasowania geometrii wstawiania schodów.)
•Kliknij ikonę łańcucha, aby wstawić spocznik symetryczny (takie samo odsunięcie po obu stronach).
Uwaga: Dzięki zastosowaniu ikony łańcucha, spoczniki przy każdym zakręcie Schodów będą symetryczne. Jednak w Schodach posiadających kilka spoczników można zastosować inne wartości odsunięcia przy różnych spocznikach (jeśli wartości odsunięcia określone są jako “minimalne”, a nie stałe).

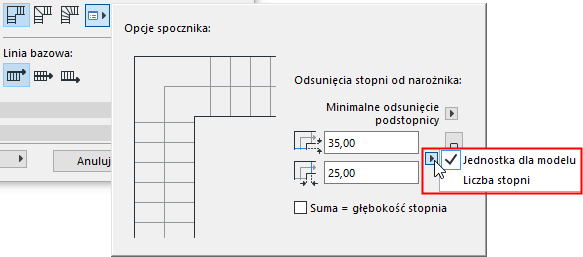

•Określ wartość odsunięcia w odniesieniu do Jednostek modelu lub jako określoną liczbę Głębokości.

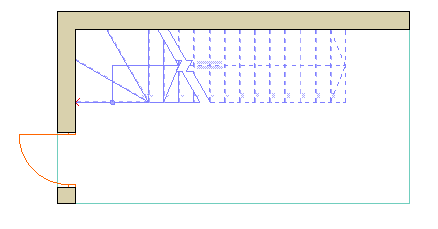

Zabieg z równymi kątami: Opcje zakrętu
Określ metodę podziału
Wybierz metodę podziału Zabiegu:
•Optymalna głębokość stopnia: Program automatycznie odnajdzie odpowiednią głębokość stopnia, która jest możliwie najbliższa szerokości stopnia w prostym biegu schodów.
•Maksymalna ilość stopni: Program automatycznie wstawi maksymalną liczbę stopni w Zabiegu, w granicach określonych aktualnie w Ustawieniach schodów.
•Stała liczba stopni: W polu poniżej wprowadź stałą liczbę podziałów Zabiegu. Zabieg zostanie odpowiednio podzielony, niezależnie od innych zasad skonfigurowanych w Ustawieniach schodów.
Podobnie jak w przypadku spocznika, odsunięcie podstopnicy określa się dla każdego krańca zabiegu, w postaci wartości stałej lub minimalnej.
Zobacz Odsunięcia stopni od narożnika, powyżej.
Więcej informacji w Centrum pomocy
Opcja Równe Stopnie oznacza, że stopnie schodów są równe, zarówno w przypadku prostych, jak i krętych schodów.
Uwaga: W amerykańskiej wersji ARCHICADa stosowana jest nazwa „Runs” (Stopnie).
•W jednych schodach, wszystkie równe zabiegi zawsze są tego samego rodzaju (np. wszystkie są zabiegami “dwupunktowymi”).
•W przypadku każdego zabiegu o równych stopniach, można odsunąć obliczoną linię biegu, która ma wpływ na głębokość stopnia. zobacz Odsuń linię biegu na zakręcie (zabieg z równymi stopniami)
•W przypadku zabiegu o równych stopniach, można określić, czy linia biegu ma być prosta, czy zakrzywiona.

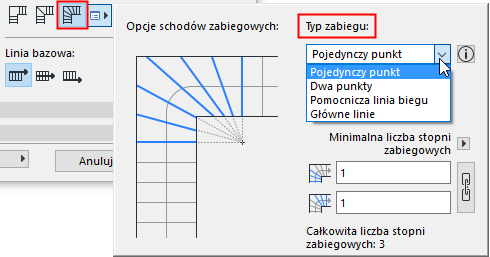

Przedstawione w tym miejscu cztery rodzaje zabiegu o równych stopniach różnią się konstrukcją. Aby poznać więcej informacji na ich temat, prosimy przejrzeć rysunki w oknie dialogowym.
Zabiegi o równych stopniach zostały dokładniej opisane tutaj:
Typy zabiegów o równych stopniach
Więcej informacji w Centrum pomocy
Rodzaj zakrętu a Typ segmentu
Nie tylko zakręty, ale i segmenty schodów można definiować jako spoczniki lub zabiegi (lub jako segmenty biegu). Typu segmentu nie konfiguruje się w Ustawieniach schodów, ale podczas pracy, w momencie wstawiania schodów.
Zobacz Typ segmentu schodów.
Definicje segmentów mogą wygenerować inne rodzaje zakrętów niż te skonfigurowane w Ustawieniach schodów.
W każdym przypadku, opcje Rodzaju zakrętu - dla danego odcinka lub dla poszczególnych zakrętów - można dostosować, jednak dopiero po wstawieniu schodów.
Zobacz poniżej.
W przypadku wstawionych Schodów, używając palety pomocniczej można dostosować Ustawienia rodzaju zakrętu dla dowolnego wybranego zakrętu.
Uwaga: W jednych schodach, wszystkie równostopniowe zabiegi muszą wykorzystywać ten sam typ zabiegu. Jedyną edytowalną opcją dla wybranego równostopniowego zabiegu jest liczba zabiegów.
1.Zaznacz schody w oknie rzutu.
2.Kliknij środek obrotu, a następnie z palety pomocniczej wybierz Opcje typu zakrętu.
3.W wyświetlonym oknie dialogowym zaznacz żądany Rodzaj zakrętu i stosowne opcje.
Zastosuj zmiany do: Z rozwijanego okna wybierz określony zakręt lub wszystkie zakręty w całych schodach.
Powiązany temat:
