Widok przecięcia zależy od Priorytetu przy przecięciu Materiałów budowlanych: wyższa liczba przeważy.
Uwaga: Każdy Materiał budowlany posiada własny Priorytet przy przecięciu, konfigurowany w oknie dialogowym Materiały budowlane.
•Jeśli zetkną się dwa identyczne Materiały budowlane, linia rozdzielająca nie będzie widoczna.
Zobacz także Przecięcia elementów.
Słupy i Ściany warstwowe: Obudowane lub nieobudowane
Za pomocą ikon obudowany/nieobudowany z palety Info w Słupach lub okna dialogowego Ustawień słupa należy określić, w jaki sposób słupy będą współgrały z ścianą warstwową.

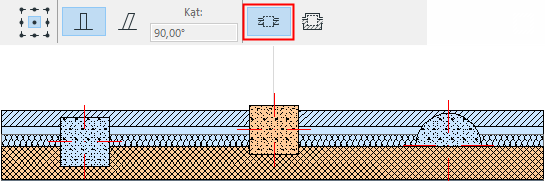

Nieobudowany

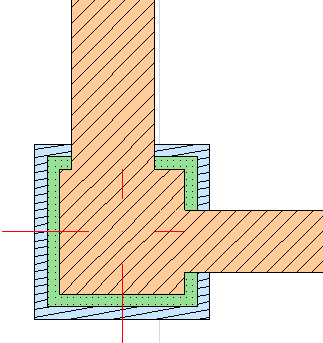

Nieobudowane (wolnostojące) słupy nie zmieniają kształtu ściany - wycinają dla siebie miejsce, przecinając wszystkie warstwy ściany.
Linia rozdzielająca warstwy ściany od Słupa jest usuwana pomiędzy takimi samymi Materiałami budowlanymi.

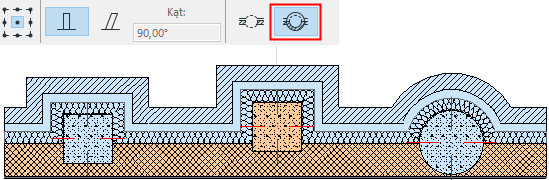

Obudowany

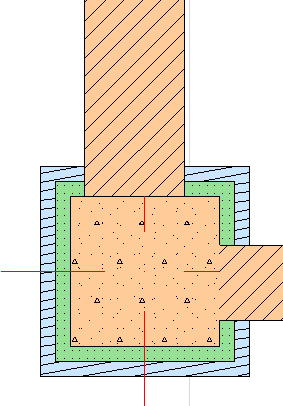

Obudowane słupy przecinają warstwy rdzenia prostych, pionowych ścian złożonych.
Inne (niekonstrukcyjne) warstwy ściany owijają się wokół słupów, dodając słupom grubości.
•Ściana złożona musi posiadać co najmniej jedną warstwę stanowiącą rdzeń i jedną warstwę niebędącą rdzeniem (stanowiąca obudowanie)
•Słup musi przecinać warstwę rdzenia ściany złożonej
Uwaga: W przypadku ścian złożonych, warstwy rdzenia są skonfigurowane w menu Opcje > Atrybuty elementów > Struktury warstwowe.
•Zawijanie nie jest dostępne dla następujących elementów:
–Słupy pochylone, profilowane, stożkowe lub wieloodcinkowe
–Słupy, których okładzina określona jest jako “Wykończenie” (zobacz Struktura okładziny: Rdzeń, Wykończenie, Inne)
–Słupy przecinające zakrzywione, pochylone lub wieloboczne ściany
–Słupy posiadające zakończenie z narożnikiem

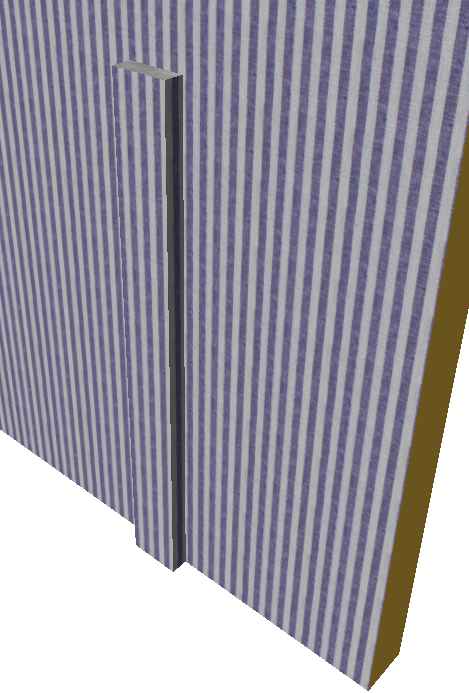

W widokach 3D, słupy wstawiane przy użyciu Metody konstrukcji obudowania przejmą materiał powierzchni ścian połączeniowych, nawet jeśli ściana nie jest warstwowa, oraz nawet jeśli nie skonfigurowano warstw ścian, które owijałyby Słupy.
Słupy nieobudowane zachowują własne wykończenia w 3D.
Tematy pokrewne:
Słupy można przyciąć do dachów lub powłok.
Zobacz Przytnij elementy do dachu/powłoki.
Można również przyciąć słup do jednopołaciowego dachu.
Zobacz Przycięcie elementów dla dachu jednopołaciowego.
Za pomocą polecenia Wyrównaj elementy do stropów można dostosować słupy do określonych poziomów jednego lub kilku słupów znajdujących się nad lub pod nimi.
Zobacz Wyrównaj elementy do stropów.
Słupy wewnątrz strefy:
Zobacz Odniesienie do stref.
