Odniesienie do stref

To ustawienie jest dostępne dla Ścian, Przegród strukturalnych i Słupów. Jest to istotne, jeśli element znajduje się w obrębie Wielokąta strefy: Kalkulacja powierzchni strefy zależy od ustawienia Odniesienia elementu do Stref. To znaczy: czy obszar strefy powinien obejmować czy wyłączać powierzchnię tego elementu?

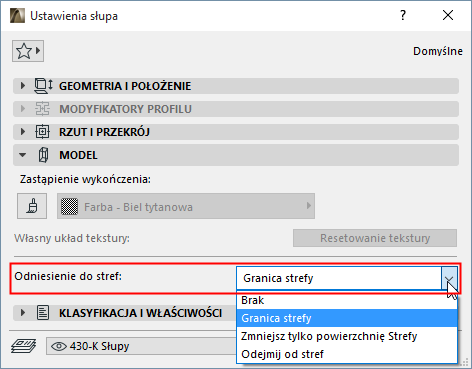

Dla każdej Ściany, Przegrody strukturalnej i Słupa należy określić ich Odniesienia do stref za pomocą okna rozwijanego w Ustawieniach elementu.

•dla Ścian i Słupów: użyj panelu Model

•dla Przegród strukturalnych: użyj panelu Wstawianie komponentów w Ustawieniach Przegród strukturalnych

Uwaga: Aby zobaczyć efekt dowolnej zmiany w ustawieniach Odniesienia do stref, należy użyć polecenia Projekt > Uaktualnij strefy.

Zobacz Aktualizacja stref.

Granica strefy

Ściana lub Przegroda strukturalna wewnątrz Strefy, jeśli jest ustawiona jako „Granica strefy”, określa strefę. Granice strefy rozciągają się zatem do Ściany/Przegrody strukturalnej. Jeśli Ściana/Przegroda strukturalna jest pochylona, geometria strefy będzie również odpowiednio pochylona.

•Ściana/Przegroda strukturalna, jeśli znajduje się wewnątrz obszaru strefy, nie będzie uwzględniona w Zmierzonej powierzchni (parametr Strefy).

•Pionowy słup ustawiony jako „Granica strefy” nie będzie uwzględniony w Zmierzonej powierzchni (parametr Strefy).

•Pochyłego słupa nie można ustawić jako „Granicy strefy”. W przypadku pochyłego słupa, należy użyć ustawienia Odejmij od strefy.

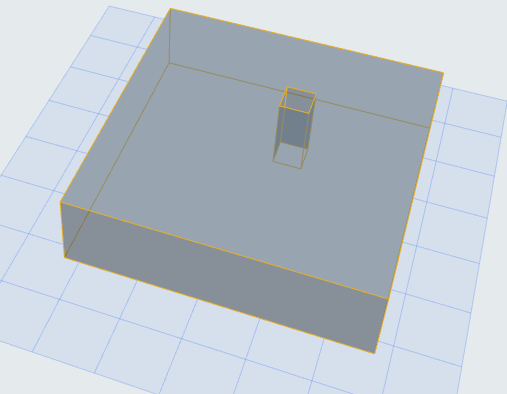

Pionowy słup ustawiony jako „Granica strefy”: Wyłączony ze Zmierzonej powierzchni (Parametr listy stref)

Uwaga: Dowolny element linearny może także stanowić "Granicę strefy” pod warunkiem, że zostanie włączona odpowiednia opcja w oknie dialogowym Ustawień Elementu. Taki element będzie tworzył krawędź strefy 2D.

 Zmniejsz tylko powierzchnię Strefy

•Powierzchnia elementu jest wyłączona ze Zmierzonej powierzchni

•Kubatura elementu jest uwzględniona w Objętości strefy

Uwaga: W przypadku ustawienia opcji „Zmniejszania powierzchni Stref” dla Ściany lub Słupa, może się okazać, że w przypadku ścian, bądź słupów o małych rozmiarach lepiej zignorować to ustawienie. Aby określić minimalne rozmiary elementów, które będą odejmowane od stref, przejdź do okna Opcje > Preferencje Projektu > Strefy.

Aby stwierdzić, jaka część powierzchni strefy została odjęta przez ściany i słupy, wybierz strefę i wyświetl informacje panelu Zliczanie powierzchni w oknie dialogowym Ustawienia strefy.

Odejmij od stref

•Obszar elementu jest odjęty od Zmierzonej powierzchni strefy i Powierzchni netto. W przeciwieństwie do ustawienia Granicy strefy, to ustawienie jest dostępne dla Słupów pochyłych.

•Objętość elementu jest odjęta od Objętości strefy

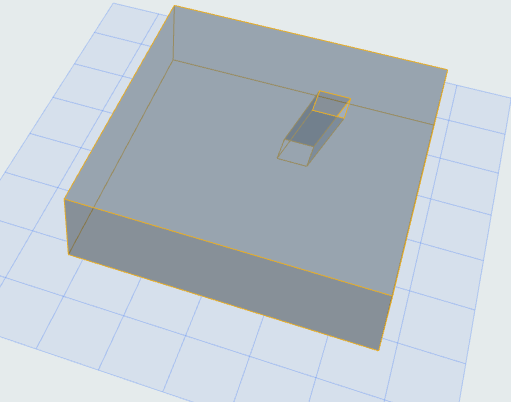

Pochyły słup ustawiony jako „Odejmij od stref”: Wyłączony ze Zmierzonej powierzchni (Parametr listy stref)

Brak

Ten element nie ma wpływu na odniesienie do stref: powierzchnia strefy i objętość takiego elementu będą doliczane do powierzchni i objętości zajmowanych przez element.

Przykład

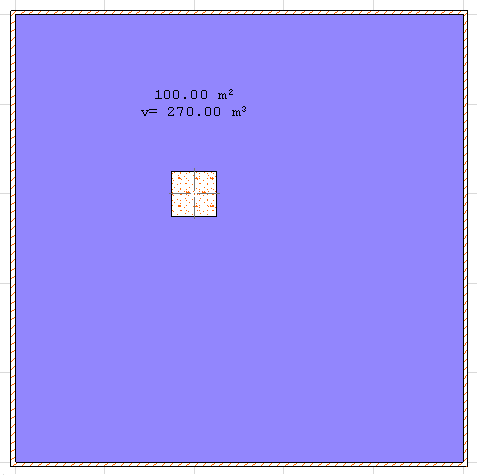

W tym przykładzie, obszar strefy wynosi 100 metrów kwadratowych, przy wysokości 2,70 m. Strefa obejmuje 1-metrowy, kwadratowy Słup.
