Profil złożony jest elementem (bryłą) utworzoną z płaskiego profilu (o dowolnym kształcie) wytłoczonego prostopadle do jego płaszczyzny.
Możesz użyć któregoś z przygotowanych profili lub narysować profil samodzielnie.
Profile złożone dostępne są dla ścian, słupów, belek, elementów balustrad oraz elementów bibliotecznych.
Uwaga: Profile są dostępne tylko dla tych elementów GDL, których opcje obejmują wybór profilu, np. dla przegrody strukturalnej czy elementów schodów.
Podobnie jak w przypadku innych elementów konstrukcyjnych, podstawowa struktura Profilu pochodzi od jego materiału budowlanego. Dla elementów profili dostępne są rozmaite zastąpienia wykończenia na poziomie elementu.

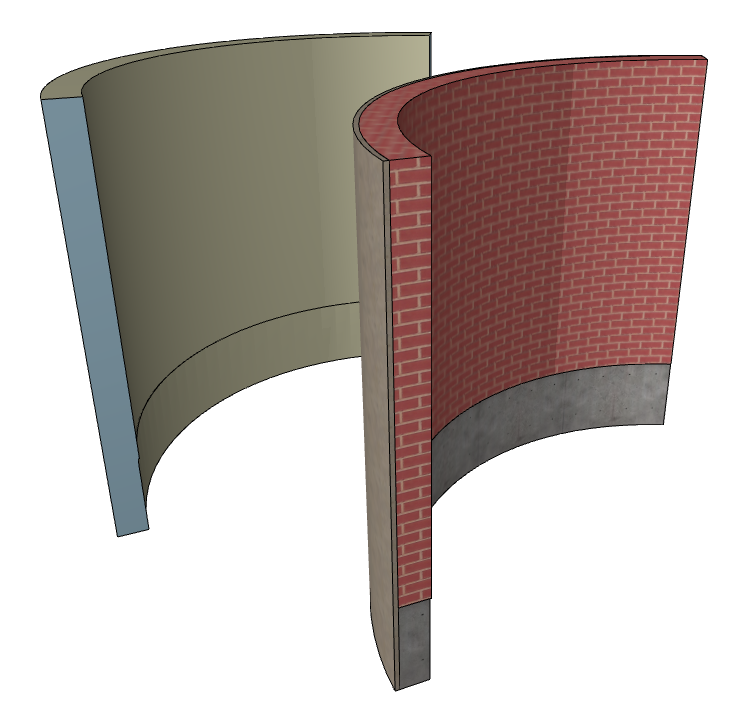

Na przykład, na poniższej ilustracji pokazano dwie ściany łukowe oparte o profil "Ściana ceglana ze stopą". Tylna ściana wykorzystuje zastąpienia wykończeń na poziomie elementu na wytłaczanych powierzchniach i końcach.
Zachowany Profil złożony dostępny jest jako atrybut dla elementu (np. ściany lub balustrady). Zachowane profile wyświetlane są w oknach dialogowych Ustawień narzędzi tych elementów.
Możesz jednorazowo zastosować własny profil (bez potrzeby zapisywania go w postaci atrybutu) do każdego elementu zaznaczonego w oknie modelu.
Profile ściany, słupa czy belki mogą mieć określone Modyfikatory odsunięcia krawędzi: krawędzie te można ustawiać pojedynczo na poziomie elementu, nawet jeśli wszystkie elementy wykorzystują ten sam profil.

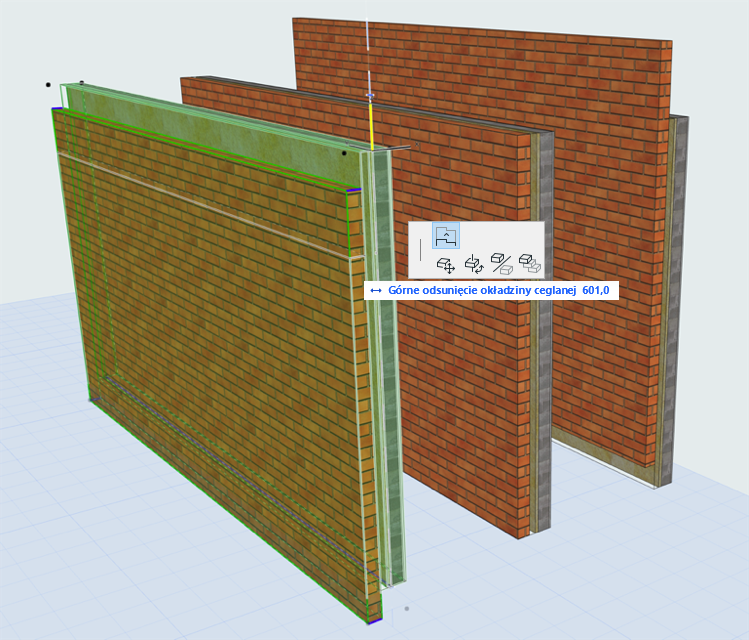

Blokuj profil ścian: Odsuń okładzinę cegły dla każdego wstawionego elementu
Dostępne są specjalne polecenia Palety pomocniczej umożliwiające rozciąganie i obracanie elementów profilu.
Utwórz Profil Złożony na podstawie równoległych elementów
Standardowe profile stalowe dla słupów i belek
