Źródło profilu w oknie edytora profili

Punkt początkowy wyświetlony w oknie Edytora profili jest istotnym punktem odniesienia.

Nie można przemieszczać Punktu bazowego profilu, ale możliwe jest odpowiednie przesunięcie kształtu profilu, tak by znalazł się on w żądanym miejscu względem Punktu bazowego.

Profil ściany

•Jeśli profilem jest Ściana, punkt bazowy oznacza umiejscowienie linii odniesienia ściany.

Profil słupa lub belki

•W przypadku Słupa lub Belki, punkt odniesienia reprezentuje oś tych elementów.

•W przypadku Belek profilowych, stosowanych w Konstrukcji schodów: aby uzyskać prawidłowe połączenia, upewnij się, że Punkt bazowy profilu został określony na jego górnej powierzchni. (Możesz również wybrać górne położenie Punktu wstawienia).

Zobacz także Punkt wstawienia Belki.

Komponenty przegrody strukturalnej

Dotyczy przypadków, gdy dla profilu określono opcję „zastosuj dla” elementów bibliotecznych oraz jeśli elementy biblioteczne dla komponentów przegrody strukturalnej zostały skonfigurowane do zastosowania z profilami (jak w Bibliotece AC 23).

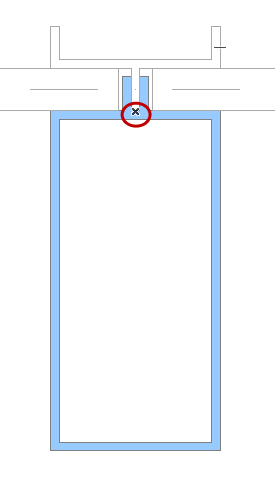

•Jeśli profil jest Profilem przegrody strukturalnej, punkt bazowy będzie znajdował się wewnątrz przeszklonej powierzchni. Kierunek w dół oznacza kierunek do wewnątrz w profilu. Zasadniczo, punkt bazowy znajdować się będzie nieco powyżej środka profilu.

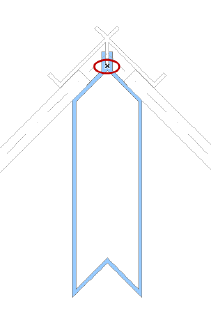

•Jeśli profil jest Profilem narożnym przegrody strukturalnej, punkt bazowy będzie znajdować się wewnątrz przeszklonych powierzchni w miejscu przecięcia.

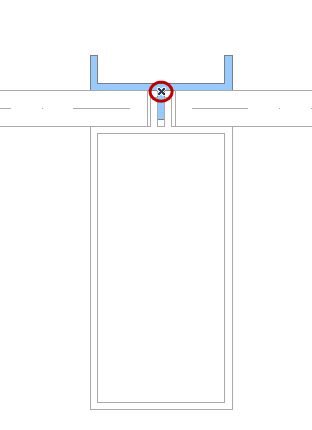

•Jeśli profil jest Listwą maskującą profilu przegrody strukturalnej, punkt bazowy będzie znajdować się wewnątrz przeszklonych powierzchni w miejscu przecięcia.

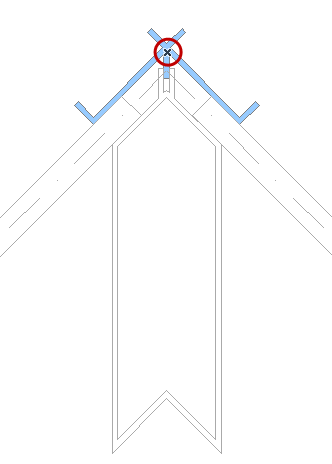

•Jeśli profil jest Narożną listwą maskującą przegrody strukturalnej, punkt bazowy będzie znajdować się na zewnątrz przeszklonej powierzchni. Kierunek do góry oznacza kierunek na zewnątrz w profilu.

Zobacz także Profile narożne Przegrody strukturalnej.
