Wyświetlanie Wypełnienia wektorowego
Wypełnienia wektorowe wykorzystują wzorek wektorowy i mogą służyć do przedstawiania przeciętych powierzchni lub górnych pokryć (wypełnień kryjących) elementów konstrukcyjnych. Wypełnienie wektorowe można również przypisać do Wykończeń wyświetlanych w oknie 3D.
na Rzucie
Kreskowanie wektorowe będzie wyświetlane na Rzucie tylko jeśli aktywowałeś Widok > Opcje wyświetlania > Kreskowanie wektorowe. (W przeciwnym razie wyświetli się strona mapy bitowej wypełnienia.)
W Oknie 3D
Elementy konstrukcyjne w oknie 3D wyświetlane są za pomocą Wykończeń przypisanych im jako Materiał budowlany. Te Wykończenia można zastąpić na poziomie elementu, przy użyciu panelu Model w Ustawieniach elementu.

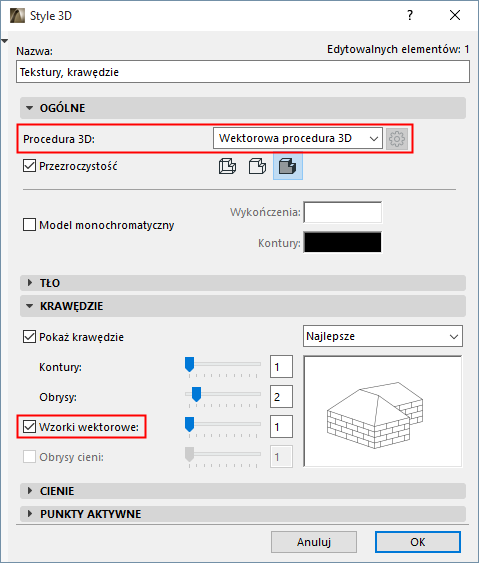

Jeżeli Wykończenia te obejmują Kreskowanie wektorowe, wypełnienie będzie widoczne w Oknie 3D tylko wtedy, jeśli przycisk funkcji Kreskowanie wektorowe 3D zostanie ustawiony na "On" i pod warunkiem, że wykorzystywana będzie Wewnętrzna procedura 3D.
Zobacz także Panel Kreskowanie wektorowe wykończenia (Silnik podstawowy).
W Oknach Przekroju/Elewacji/RŚ i Dokumentów 3D
W oknach Przekroju/Elewacji/RŚ i Dokumentów 3D jest wyświetlane kreskowanie wektorowe tylko, gdy zaznaczona zostanie opcja Kreskowanie wektorowe 3D w panelu Reprezentacji modelu okna dialogowego Ustawień.
Szczegóły - zobacz Panel reprezentacji modelu oraz Panel Reprezentacja Modelu Dokumentów 3D
Ustawienia Kreskowania wektorowego nie mają wpływu na wygląd renderingów.
Tryb wyświetlania wypełnień: Wektorowy i Punktowy
Ustawienie orientacji wzorku wypełnienia wektorowego lub wypełnienia symbolami
