Koty wysokościowe to powiązane, punktowe znaczniki wysokości na jakiej znajduje się dany poziom, pokazujące wysokość kondygnacji lub elementu w rzucie pionowym wzdłuż osi Z. Są one dostępne w Rzucie i w oknach Obszarów 2D/Detali.
Uwaga: W oknach Przekroju/Elewacji/RŚ, zastosuj Wymiarowanie pionowe:. Zobacz Wymiarowanie wzniesienia.
1.Wybierz narzędzie Kota wysokościowa.
2.Najedź kursorem na element lub miejsce, którego wysokość chcesz zwymiarować.

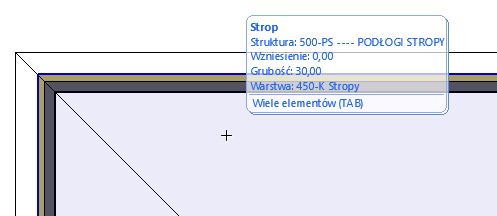

–Jeśli kursor znajduje się nad kilkoma elementami, w metce Info wyświetlona zostanie wskazówka, aby nacisnąć przycisk Tab i przełączać elementy.
–Podświetlone uwagi nad wymiarowanymi elementami pokazują, które elementy zostaną zwymiarowane.
–Kursor nie wykryje pozawidokowych powierzchni płaszczyzn (z wyjątkiem Stropów i Siatek).
–Jeśli Grawitacja jest włączona, kursor będzie można ustawić tylko na elemencie odpowiedniego typu. Zobacz poniżej.
3.Kliknij, aby wstawić Koty wysokościowe.
Koty wysokościowe na płaszczyźnie dachu
Koty wysokościowe na stropie
Koty wysokościowe na stopnicy, spoczniku lub konstrukcji spocznika
Podczas wstawiania kot wysokościowych w elemencie schodów, użyj Tabulatora, aby podświetlić prawidłowy komponent, a następnie kliknij, aby wstawić.
Uwaga: Komponenty schodów można podświetlić i zaznaczyć tylko, gdy ich symbole (Stopień siatki i wypełnienie siatki) są włączone (widoczne) w Opcjach widoku modelu lub Ustawieniach schodów.
Koty wysokościowe przy włączonej opcji Grawitacja
Jeśli opcja Grawitacja jest włączona, Kotę wysokościową można umieścić na elemencie, dla którego zastosowano Grawitację (Strop, Dach, Powłoka lub Siatka).
Szczegóły - zobacz Grawitacja.
Powiązanie kot wysokościowych
Koty wysokościowe są połączone z elementami, na które zostały umieszczone, nawet po ich przesunięciu poza obrys tych elementów. Jeżeli kota wysokościowa zostanie umieszczona poza obrysem elementu, do którego jest przypisana, jej wartość będzie się zmieniać zgodnie z następującymi regułami:
•ze stropami, nic się nie zmienia: wartość zmierzona jest taka sama jak w sytuacji, gdy znacznik znajdował się w obrębie obrysu stropu.
•z dachami, mierzona jest wartość wysokości na teoretycznej płaszczyźnie zawierającej wskazaną połać.
•z siatkami, wyświetlana jest poziom kondygnacji, na której znajduje się siatka (lecz Kota wysokościowa nadal zostaje połączona z siatką).
Ustawienia narzędzia Kota wysokościowa
Panel Sposób wymiarowania poziomu
Podaj rozmiar znacznika koty wysokościowej.
Kąt obrotu: Wpisz kąt obrotu znacznika koty wysokościowej. Tekst wymiarowania zostanie obrócony, lecz zachowa połączenie z symbolem znacznika.
Typ znacznika: Z rozwijanej palety, wybierz typ znacznika koty wysokościowej.
Panel stylu tekstu wymiarowania poziomu
Zobacz Więcej opcji stylu tekstu (wymiary, etykieta, blok tekstowy).
Schowaj z powiązanym elementem
Domyślnie, powiązany element będzie niewidoczny, jeśli element, z którym jest powiązany, jest niewidoczny (np. znajduje się w ukrytej warstwie). Odznacz to pole, aby wyświetlić koty wysokościowe niezależnie od widoczności powiązanego elementu.
