Korzystając z modułów Hotlink można dołączać elementy pochodzące z zewnętrznych (źródłowych) plików, do aktualnie otwartych (docelowych) Projektów.

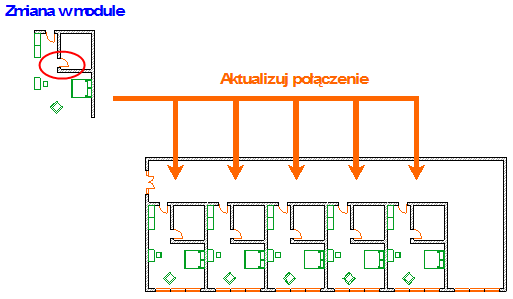

Moduły Hotlink mogą służyć na przykład do zarządzania budynkami złożonymi z powtarzalnych struktur, takimi jak hotele, czy biura z dużą liczbą identycznych pomieszczeń: jeżeli pomieszczenia są wstawiane w postaci modułów Hotlink, możliwe jest jednoczesne modyfikowanie ich wszystkich, poprzez aktualizację pliku źródłowego modułu. Prócz tego, możliwe jest stosowanie tych samych struktur w wielu projektach jednocześnie.
Plikiem źródłowym modułu może być:
•Rodzaje plików ARCHICADa:
–Projekt indywidualny (.pln)
–Plik Modułu (.mod)
–Projekt Teamwork z BIMcloud (z tej samej wersji ARCHICADa, co projekt główny)
–Projekt Teamwork (pliki typu .plp z wersji ARCHICADa 11 lub wcześniejszych)
–Linie 2D ARCHICADa (.2dl)
•Plik IFC
•Plik Rhino (.3dm)
Punkty aktywne elementów należących do zaznaczonego modułu Hotlink oznaczone są przezroczystymi kwadratami. Aby ułatwić rozróżnianie zaznaczonych, kilku Modułów, punkty aktywne elementów należących do każdego z nich, będą oznaczone innym kolorem.
Właściwości modułów Hotlink
•Moduły zapisane są w Projekcie głównym: nawet jeśli plik źródłowy nie jest aktualnie dostępny, moduł będzie nadal widoczny. Dopóki plik źródłowy pozostanie niedostępny, nie będzie można jednak aktualizować Modułu.
•Parametry wstawienia każdego modułu Hotlink (np. orientacja, główna warstwa) mogą być różne, nawet jeśli odwołują się do tego samego źródła.
•Wstawiony moduł Hotlink można edytować jedynie jako całość. Jego elementów, dopóki stanowią część modułu Hotlink, nie można edytować.

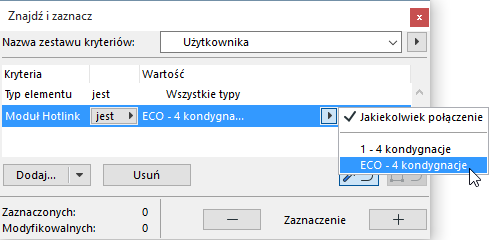

•Moduły Hotlink można wyszukać za pomocą polecenia Znajdź i zaznacz.
Atrybuty modułów Hotlink
•Jeśli elementy modułu Hotlink stosują atrybuty o takich samych nazwach, jak atrybuty dla projektu głównego, zastosowane zostaną atrybuty projektu głównego.
•Jeśli w projekcie głównym nie istnieją atrybuty o takiej nazwie, do projektu głównego zostaną dodane nowe atrybuty.
•Gdy dany atrybut stanie się częścią pliku głównego, w przypadku wprowadzenia jakichkolwiek zmian do tego atrybutu w pliku źródłowym, nie będzie on aktualizowany.
•Atrybuty importowane z modułami Hotlink nie zostaną usunięte wraz z usunięciem połączeń Hotlink czy modułów.
Aby poznać więcej informacji na temat warstw modułów Hotlink, zobacz także Główna warstwa.
Uwagi: Powyższe informacje dotyczą jedynie modułów z ARCHICADa.
–Atrybuty modułów Hotlink IFC zarządzane są zgodnie z plikiem wzorca Translatora importu, stosowanego do wstawiania modułu Hotlink IFC. Zobacz Moduł Hotlink pliku IFC.
–Atrybuty modułów Hotlink z Rhino (ustawienia warstwy i wykończenia) konfigurowane są w opcji Importuj opcje, podczas wybierania modułu. Zobacz Importuj opcje dla Modelu Rhino 3D
Elementy biblioteczne w modułach Hotlink
Uwaga: Dotyczy tylko modułów z ARCHICADa. Informacje na temat obsługi importowanych (połączonych) elementów bibliotecznych IFC, zobacz Lokalizacja elementów bibliotecznych.
•Zewnętrzne elementy biblioteczne: Wstawienie modułu Hotlink nie powoduje importu elementów Biblioteki zewnętrznej. Należy zadbać o to, by elementy biblioteczne używane w pliku źródłowym były dostępne również w pliku docelowym:
–Używając tych samych bibliotek dla pliku źródłowego i docelowego
–Dodając biblioteki pliku źródłowego do bibliotek pliku docelowego

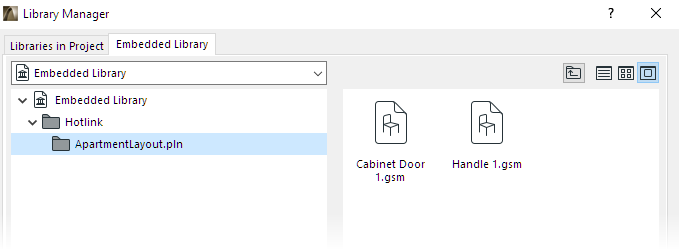

•Wewnętrzne elementy biblioteczne: Wstawienie modułu Hotlink spowoduje dodanie całej Biblioteki wewnętrznej pliku źródłowego do Twojej Biblioteki wewnętrznej pliku głównego. Nowo dodaną Wewnętrzną bibliotekę można zobaczyć w Menedżerze bibliotek, wewnątrz automatycznie otworzonych "Modułów Hotlink" Twojej Wewnętrznej biblioteki. W folderach tych każdy plik źródłowy połączenia jest wymieniony osobno wraz ze wszystkimi wewnętrznymi obiektami. Obiekty będą aktualizowane w projekcie głównym w momencie ich aktualizacji w projekcie źródłowym.
Ważne: Nie zaleca się wstawiania obiektów do projektów osobno. Obiekty zostaną usunięte z Biblioteki wewnętrznej, jeśli połączony moduł Hotlink zostanie usunięty z projektu, lub jeśli zostaną usunięte wszystkie kopie modułu. (Zauważysz, że zostały one usunięte po ponownym otwarciu pliku głównego.)
Właściwości i klasyfikacje modułów Hotlink
Zobacz Właściwości w Modułach Hotlink.
