Ustawienia jednostek i reguł dla zestawień

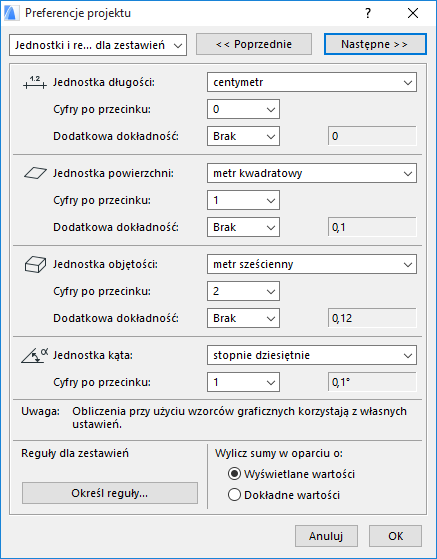

W celu otwarcia tego okna, przejdź do menu Opcje > Preferencje projektu > Jednostki i reguły dla zestawień.
W tym oknie dialogowym można skonfigurować wyświetlane jednostki
•w Zestawieniach interaktywnych, dla obliczonych wartości
•Etykiety Autotekst
•na zestawieniach utworzonych przy użyciu funkcji tworzenia list
•Dodatek Lista przestrzeni (dostępny w niektórych krajach)
Za pomocą tego okna dialogowego (Określ reguły) można również skonfigurować dodatkowe reguły obliczania wartości parametrów w Zestawieniach interaktywnych.
Uwaga: Jeśli korzystasz z funkcji tworzenia list, ustawienia te będą miały wpływ tylko na listy Formatu tekstu (a nie na listy oparte o Wzorzec graficzny określający własny format liczb).
Podczas konfigurowania poszczególnych opcji należy sprawdzać podgląd.
•Jednostka: Kliknij pole rozwijane, aby wybrać jednostkę spośród standardowych Jednostek miary.
•Cyfry po przecinku: Z rozwijanej listy wybierz stopień dokładności wybranej jednostki.
•Dodatkowa dokładność: Zaznacz, aby wyświetlić dodatkowe wartości dziesiętne jako indeks górny. Wartość indeksu górnego zostanie zaokrąglona w przyrostach określonych przez użytkownika (np. 25).
Uwaga: Wartości Dodatkowej dokładności będą wyświetlone jako indeks górny tylko w Zestawieniach interaktywnych. W listach Obliczeń i niektórych dodatkach, te dodatkowe wartości przedstawione zostaną w postaci dodatkowych cyfr po przecinku (a nie jako indeks górny).

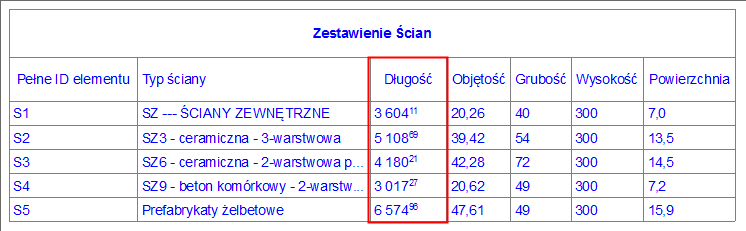

Przykładowo, tutaj liczbę miejsc po przecinku przy obliczaniu długości (dla pola Obwód ściany) ustawiono na dwa ponieważ jednak włączono opcję Dodatkowa dokładność i ustawiono ją na 01, wyświetlona zostanie również kolejna wartość w formie indeksu górnego, zaokrąglona do 01.
Uwagi na temat jednostki objętości
Wybór jednostek używanych do obliczenia objętości (jednostki metryczne czy imperialne), będzie miał wpływ na jednostki używane dla wartości Gęstość i dla właściwości Pochłonięty węgiel w Materiałach budowlanych w projekcie.
Zobacz Właściwości fizyczne.
Uwagi na temat jednostki kąta
Jeśli wybraną jednostką kąta są stopnie/minuty/sekundy, kliknij pole rozwijane Dokładność po prawej stronie, aby skonfigurować dokładność.
Reguły ustawień pomniejszonych parametrów

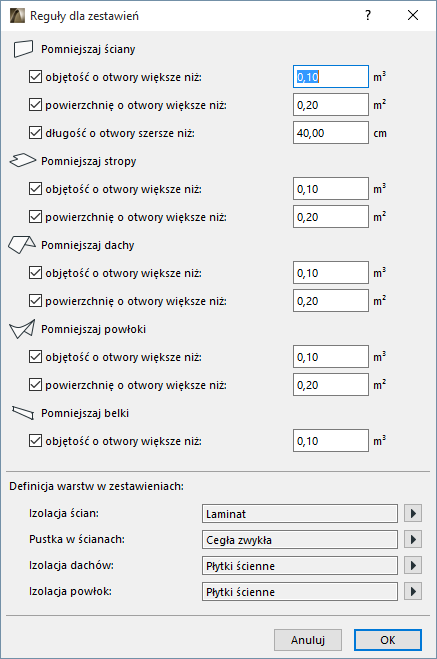

Kliknij przycisk Określ reguły w menu Opcje > Preferencje Projektu > Jednostki i reguły dla zestawień), aby otworzyć okno dialogowe.
Opcje te umożliwiają określenie warunków dla niektórych parametrów zestawień oraz zdefiniowanie w jaki sposób powinno odbywać się wyliczenie wymiarów ścian, stropów, dachów, powłok i belek przy użyciu tych parametrów.

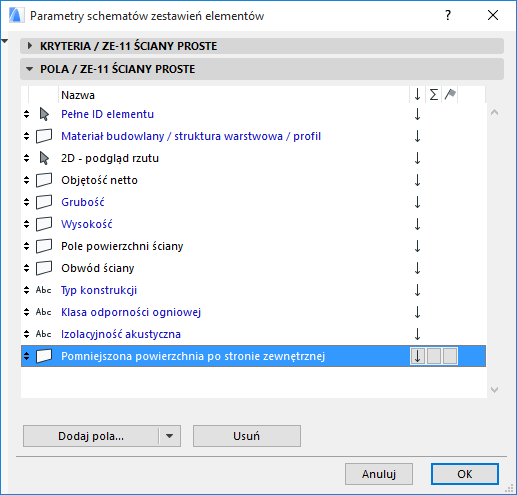

Załóżmy przykładowo, że przygotowujesz Zestawienie Ścian, a kryteria zestawienia (określone w oknie Ustawień schematu w Zestawieniu interaktywnym) obejmują to pole: “Pomniejszona powierzchnia po stronie zewnętrznej”.
Zobacz także Okno dialogowe Ustawienia Schematu (Zestawienie Interaktywne).
Nazwa parametru zawiera określenie "Warunkowy”, co oznacza, że możesz określić warunki zestawienia tego parametru, korzystając z okna dialogowego Reguł dla zestawień.
Jeżeli chcesz pomniejszyć figurującą w zestawieniu powierzchnię ścian o otwory o wymiarach 2,5 m2 lub większe, zaznacz wyświetlone pole:
Przy pomocy Interaktywnego "Zestawienia Ścian" zostanie wyliczona powierzchnia ścian uwzględniająca ten warunek.
Materiały budowlane izolacji/pustki powietrznej
Skorzystaj z wyskakujących okien, aby określić które Materiały budowlane warstw ścian, dachów oraz/lub powłok warstwowych powinny być rozpoznane przez program ARCHICAD jako "ocieplenia" lub "pusta przestrzeń" oraz aby wartości te zostały wyświetlone w odrębnych oknach zestawienia.
Warstwy struktur warstwowych można skonfigurować w oknie dialogowym Struktur warstwowych. Jeżeli konsekwentnie używasz określonych Materiałów budowlanych jako warstwy ocieplenia w ścianach warstwowych, dachach lub powłokach w swoim projekcie, zaznacz te Materiały budowlane w odpowiednim oknie Reguł dla zestawień.
Zobacz Okno dialogowe Struktur warstwowych.

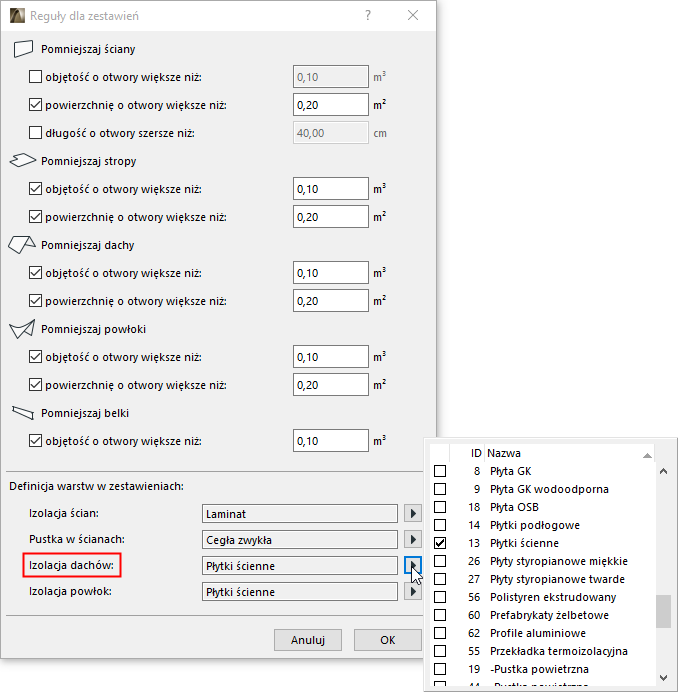

Np. jeśli standardowo jako warstwy izolacji dachów używasz opcji "PODSTAWOWE - Okładziny wewnętrzne", zaznacz to pole na liście Wypełnień ocieplenia dachu, okna dialogowego Reguł dla zestawień.

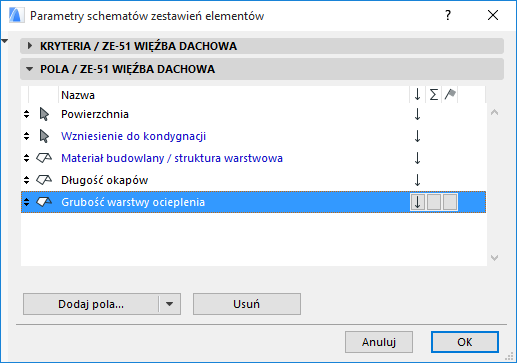

Od tej pory, jeśli kryteria zestawienia dla dachów będą obejmować "Grubość warstwy ocieplenia", ARCHICAD umieści w zestawieniu grubość warstw dachu wykorzystujących zaznaczony Materiał budowlany.
Ta opcja określa sposób obliczenia sum częściowych w dodatku Lista przestrzeni.
•Wyświetlana wartość (domyślna): Każda wartość (wyświetlana na ekranie) zostaje zaokrąglona zgodnie z ustawieniami Zaokrąglenia/Dodatkowej dokładności. Suma zaokrąglonych wartości daje sumę całkowitą.
•Dokładne wartości: Zaznacz to pole, aby uzyskać dokładniejszą wartość: program zsumuje dokładne wartości (nie te wyświetlone na ekranie), a następnie zaokrągli je zgodnie z ustawieniami Zaokrąglenia/Dodatkowej dokładności i wygeneruje sumę całkowitą.
