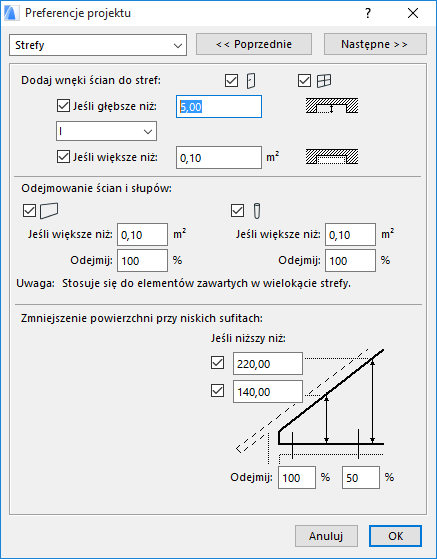

W celu otwarcia tego okna skorzystaj z polecenia Opcje > Preferencje projektu > Strefy. Opcje te określają w jaki sposób obliczane są strefy na Listach stref.
Wprowadzone tutaj ustawienia są zwane Preferencjami Projektu: właściwe dla danego projektu, które są zapisywana wraz z nim. gdy projekt zostanie otworzony na innym komputerze, wszystkie ustawienia będą zachowane.
Uwaga: Aby zobaczyć efekt dowolnej zmiany w ustawieniach Odniesienia do stref, należy użyć polecenia Projekt > Uaktualnij strefy.
Zobacz Aktualizacja stref.
Dodaj wnęki ścian do stref
Opcje te definiują sposób uwzględnienia wnęk na duże drzwi/okna podczas obliczania Stref.
Wnęki na Drzwi/Okna spełniające kryteria określone w tym miejscu zostaną włączone jako część Stref podczas obliczania powierzchni Stref przez ARCHICADa.
Zaznacz ikony Drzwi i/lub Okna, jeśli chcesz uwzględnić wnęki na Drzwi i/lub Okna w obliczeniach strefy.
•Jeśli głębsze niż: Zaznacz tę opcję, aby wprowadzić minimalną, niezbędną głębokość wnęki, a następnie wpisz odpowiednią wartość w polu tekstowym.
•Jeśli większe niż: Zaznacz tę opcję, aby wprowadzić minimalną, niezbędną powierzchnię, a następnie wpisz odpowiednią wartość w polu tekstowym.
•Kliknij I albo LUB w rozwijanym menu, aby kontynuować definiowanie niezbędnej wielkości wnęki (minimalna głębokość i/lub minimalna powierzchnia).
Odejmowanie ścian i słupów
•Jeśli większe niż: Wprowadź minimalną powierzchnię Ścian, Przegród strukturalnych i/lub Kolumn, którą należy odjąć podczas obliczania wielkości Stref zawierających te elementy. (Wszelkie elementy o mniejszych wymiarach niż zdefiniowane tutaj wartości minimalne zostaną wliczone do wielkości strefy.)
•Odejmij: Wprowadź wartość procentową określającą powierzchnię Ściany/Słupa, którą należy odjąć od powierzchni Strefy.

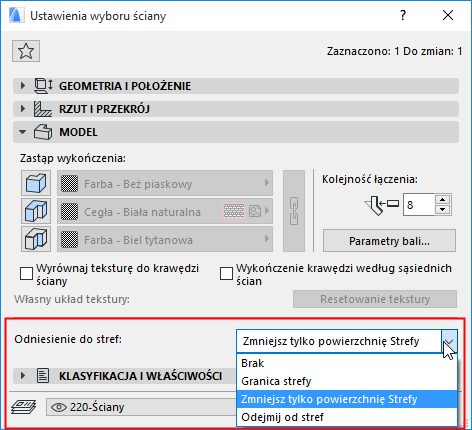

Uwaga: Opcje te znajdują zastosowanie wyłącznie w przypadku elementów posiadających ustawienie „Zmniejsz tylko powierzchnię Strefy” lub „Zmniejsz objętość Strefy” w oknie dialogowym Ustawień.
Zmniejszenie powierzchni przy niskich sufitach
Użyj tej opcji, by zmniejszyć powierzchnię strefy w przypadku wystąpienia niskiego sufitu.
Możesz zdefiniować jedną lub dwie wartości graniczne wysokości pomieszczeń.
•Górny limit: Zaznaczenie tej opcji umożliwia określenie wartości granicznej wysokości, którą należy wziąć pod uwagę przy obliczaniu wielkości Strefy.
•Dolny limit: Zaznaczenie tej opcji umożliwia określenie drugiej wartości granicznej wysokości, którą należy wziąć pod uwagę przy obliczaniu wielkości Strefy.
•Odejmij: Skorzystaj z tych pól tekstowych, aby określić wartość procentową powierzchni pod sufitem, którą należy odjąć od powierzchni strefy. Możesz wprowadzić do dwóch wartości procentowych, po jednej dla każdego określonego limitu wysokości.
Aby stwierdzić, jaka część powierzchni strefy została odjęta w wyniku ustawienia Zmniejszenia powierzchni, uaktualnij strefę, a następnie zaznacz ją i wyświetl dane w panelu Kalkulacja powierzchni strefy.
