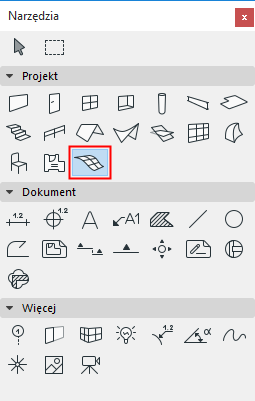

Narzędzie Siatka służy do tworzenia powierzchni poprzez definiowanie wysokości jej punktów charakterystycznych i interpolowanie powierzchni pomiędzy nimi.
Siatka tworzona jest na podstawie Powierzchni Odniesienia oraz grzbietów Siatki.
Aby utworzyć siatkę należy narysować główne kontury zrzutowane na Płaszczyznę odniesienia siatki. Następnie możesz wznosić charakterystyczne punkty ponad tę górną powierzchnię.
Szczegóły - zobacz Siatki.

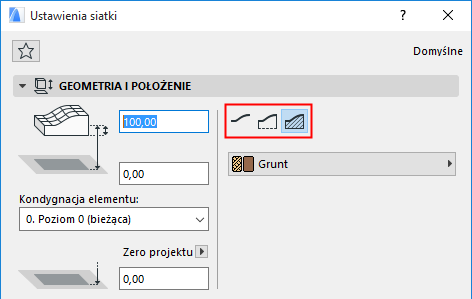

Panel Geometria i położenie (narzędzie Siatka)
Wysokość Siatki: Ustaw grubość podstawy siatki (jeśli istnieje) mierzoną od płaszczyzny odniesienia siatki.
•Powstałe wzniesienie podstawy będzie wyświetlone w Palecie Info jako wartość ujemna.
Odsunięcie względem własnej kondygnacji: Ustaw wysokość Płaszczyzny odniesienia siatki mierzoną od kondygnacji macierzystej.
Kondygnacja elementu
Zobacz Kondygnacja Macierzysta.
Wybierz metodę konstrukcji siatki;
Materiał budowlany: Użyj rozwijanego przycisku, aby wybrać materiał budowlany siatki.
Panel Rzut i przekrój (narzędzie Siatka)
zobacz Widok elementów na rzucie i w przekroju
Uwaga: Ustawienia te dotyczą tylko siatki, której powierzchnie tworzą bryłę, nie dotyczą siatek tylko z wykończeniem lub z fartuchem.
Uwaga: Typy linii Siatki na innych kondygnacjach można ustawić w menu Opcje > Preferencje Projektu > Wcześniejszy.
•Wybór Grzbietów: Określ opcję Pokaż wszystkie grzbiety lub Pokaż grzbiety użytkownika (np. tylko te, które sam skonfigurowałeś podczas rysowania Siatki.)
•Pióro grzbietu: Z rozwijanych tablic można wybrać kolor pióra dla grzbietów zdefiniowanych przez użytkownika oraz własnych.
Wypełnienia kryjące
Zobacz Przypisywanie Wypełnienia kryjącego.
Panel Model (narzędzie Siatka)
Parametry w tym panelu odpowiadają za wyświetlanie siatek w oknie 3D.
Szczegóły - zobacz Dopasuj teksturę w 3D.
Wygląd 3D
Określ sposób wygładzania grzbietów generowanych automatycznie w widoku 3D (wygładzanie lub ostre).
•Wszystkie grzbiety ostre: Krawędzie pomiędzy trójkątami (tzw. poligonami) tworzącymi powierzchnię siatki nie będą wygładzane w oknie 3D.
•Grzbiety użytkownika ostre: Powierzchnie siatki utworzone przez użytkownika nie będą wygładzane podczas gdy pozostałe krawędzie będą gładkie.
•Wszystkie grzbiety gładkie: Pokaż siatkę o gładko połączonych powierzchniach.
Jeżeli wybierzesz opcję Wszystkie grzbiety gładkie w widoku 3D widoczne będą tylko grzbiety definiowane przez użytkownika.
