3D dokument: Půdorysný průmět
Tento typ 3D dokumentu vytvoří zobrazení vycházející z půdorysu. Zobrazení upravte nastavením výšky roviny řezu půdorysu a určením směru pohledu nahoru (směrem ke stropu) nebo dolů (směrem k podlaze). Toto zobrazení je vhodné pro zobrazení nosné konstrukce stropu a podobné výkresy. Lze jej použít také pro vytváření stínovaných půdorysů pro prezentace nebo návrhy interiéru.
3D dokument: 3D průmět
Zdrojem tohoto 3D dokumentu je 3D okno. Specifické parametry a volby ovlivňující zobrazení 3D okna (jako typ projekce a filtr/výběr prvků), budou mít vliv i na zobrazení 3D dokumentu;
Pro přidání kót, použijte nástroj kóta ARCHICADu , navíc s kótovacími funkcemi, které jsou dostupné pouze pro 3D dokument.
Bod zobrazení 3D dokumentu
3D dokument je bod pohledu a nachází se v mapě projektu navigátoru.
3D dokumenty můžete otevřít také příkazem Jít v nástrojové liště Mini navigátor, v menu Okno > Navigátor > 3D dokumenty nebo v menu Okno.
V mnoha ohledech je 3D dokument podobný bodu pohledu Řez: je vnitřní součástí modelu ARCHICAD, a jeho modelové prvky jsou automaticky nebo ručně přestavovány podle jeho zvoleného stavu.
Ve 3D dokumentu můžete označit prvky a vstoupit do jejich dialogových oken nastavení a provést změny v modelovém prostoru, ale není možné je editovat graficky nebo zde vytvářet nové prvky modelu.
Stejně jako ostatní zobrazení modelu, má i 3D dokument vlastní okno nastavení, kde je možné nastavit parametry specifické pro 3D dokument. ty zahrnují výplň/pero povrchů a obrysů prvků (včetně řezu sendvičovými konstrukcemi), průhlednost, 3D šrafování, stínovaní, efekty slunce a stínů.
Poznámka: Zobrazení prvků sendvičových konstrukcí v okně 3D dokumentu, závisí také na nastavení částečného zobrazení konstrukce.
Viz také Částečné zobrazení konstrukce.

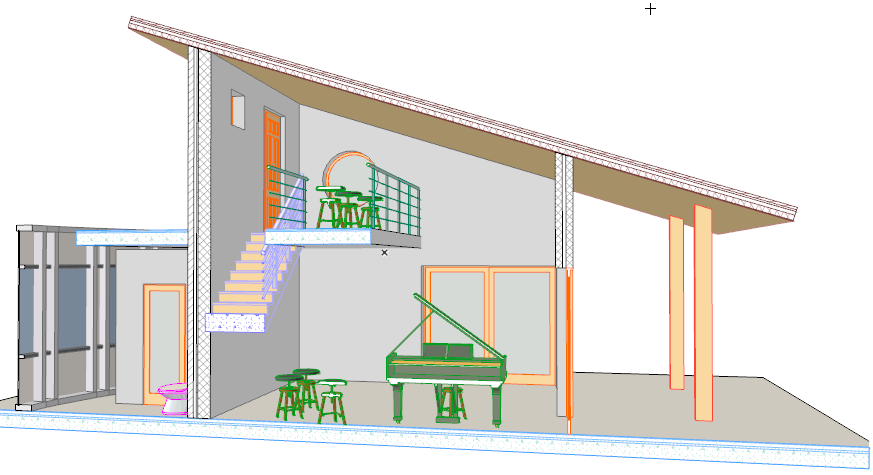

Ve 3D dokumentu můžete zobrazit materiály řezaných prvků, stejně jako je to možné ve 3D a zobrazit tak názorně skladby sendvičových konstrukcí:
