Vektorové výplně používají šrafovaný vzor a můžete jimi zobrazit řezy nebo povrchy konstrukčních prvků. Kromě toho je můžete přiřadit materiálům, které jsou zobrazeny v 3D okně.
v půdorysu
Prvek zobrazí vektorové šrafování v půdoryse pouze pokud aktivujete Zobrazení > Možnosti zobrazení na obrazovce > Vektorové šrafování. (Jinak budou výplně zobrazovány pouze jako bitmapy.)
Ve 3D okně
Konstrukční prvky jsou ve 3D okně zobrazeny povrchovými materiály, které jsou definovány v jejich stavebním materiálu. Tyto materiály můžete navíc přepsat v dialogovém okně nastavení prvku v záložce model.

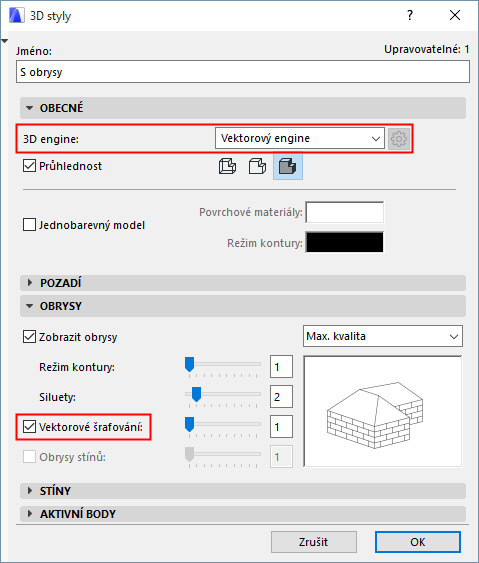

Pokud má povrchový materiál přiřazenou vektorovou výplň, můžete ji ve 3D okně zobrazit, pouze pokud je v nastavení 3D stylů zapnutá volba Vektorové šrafování ve 3D a zároveň používáte vektorový 3D engine.
Viz také Panel Vektorové šrafování (Základní engine).
V okně řezu/pohledu/interiérového pohledu a 3D dokumentu

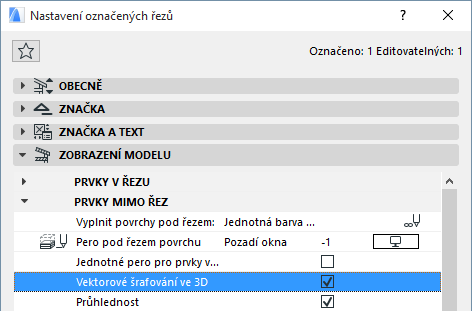

Okna řez/pohled/interiérový pohled a 3D dokument budou zobrazovat vektorové šrafování pouze v případě, že zaškrtnete políčko Vektorové 3D šrafování v panelu Model v dialogovém okně s nastavením.
Více informací naleznete v tématu Panel Zobrazení modeluPanel zobrazení modelu 3D dokumentu.
Nastavení vektorových šraf nemá vliv na renderované obrázky.
