Import SAF souborů do ARCHICADu
Jsou dva postupy pro import:
•Otevření SAF souboru v ARCHICADu
•Porovnání modelu - grafické zvýraznění rozdílů jako součást opakované, uzavřené výměny dat
Obě možnosti jsou popsány níže.
Příkaz Soubor > Otevřít
1.Použijte příkaz Soubor > Otevřít, pak vyhledejte SAF soubor.

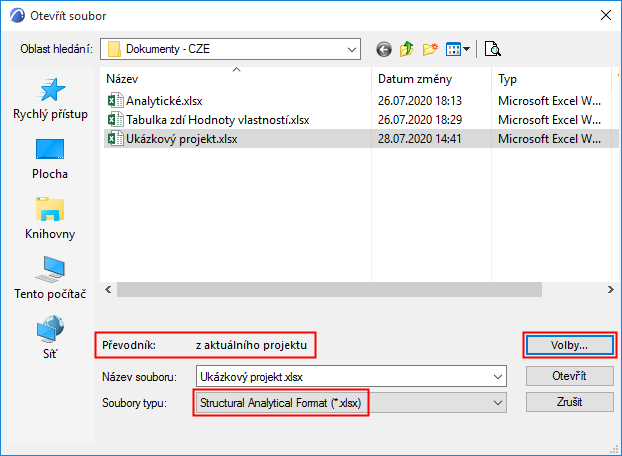

2.V okně Otevřít je zobrazený převodník SAF, který je součástí šablony. Můžete kliknout na tlačítko Volby a vybrat jiný SAF převodník uložený v šabloně.
3.ARCHICAD otevře SAF soubor.
–Importované prvky jsou mapovány na odpovídající protějšky v ARCHICADu dle nastavení zvoleného SAF převodníku pro import. (Viz Optimalizace nastavení převodníku SAF.)
–Všechny prvky importovaného modelu budou vloženy do “Vlastní” kombinace vrstev s prioritami průniků vrstev s hodnotou 0. (Automatické napojování prvků dle priority díky tomu nebude použito a napojení prvků analytického modelu nebude narušeno.)
–Pravidla adaptací modelu pro analýzu konstrukce jsou nastavena na “Žádná pravidla” - opět, aby nedocházelo k nechtěným úpravám napojení prvků analytického modelu.
Porovnání modelu
Pokud importujete zpět model se změnami nebo kontrolujete úpravy v SAF souboru, doporučujeme použít funkci Porovnání modelu (3D model > Porovnání modelu).
