2D členy (deska, zeď, střecha)

Desky, zdi a střešní roviny jsou v analytickém modelu reprezentovány 2D prvky.

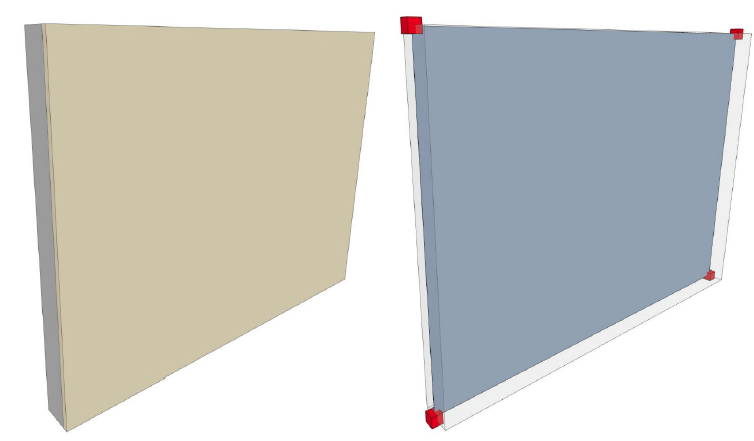

2D členy jsou roviny generované ve středu nosné vrstvy prvku. 2D člen má aspoň 4 uzly a jeden společný povrch.

Analytický prvek nepřesahuje mimo fyzickou hmotu prvku, pokud není upravený.

Pro změnu barvy 2D prvku použijte Zobrazení modelu pro analýzu konstrukce (předvolby).

Které prvky jsou 2D členy modelu pro analýzu konstrukce?

Desky, zdi a střechy vygenerují 2D členy analytického modelu, pokud splní tyto podmínky:

•Nosná konstrukce

•Mají nosnou část

•Volba “Člen konstrukce” v nastavení prvku je aktivní

•Mají podporovanou geometrii (viz tabulka níže)

Nastavení nástrojů 2D členů

Použijte panel Model pro analýzu konstrukce v nastavení desky, zdi nebo střechy.

Funkce konstrukce - nastavení nosné konstrukce

Nastavte funkci konstrukce prvku jako nosnou. Jedná se o stejnou funkci a stejnou nastavenou hodnotu, kterou najdete na panelu Klasifikace a vlastnosti.

Člen konstrukce - zapnutí modelu pro analýzu konstrukce

Tato volba je standardně aktivní: prvek bude součástí analytického modelu jako 2D člen.

Poznámka:

–Tato funkce je dostupná, pouze pokud je prvek nastavený jako nosný.

–Pokud se jedná o sendvič nebo profil, musí být součástí konstrukce aspoň jedna vrstva/část průřezu nastavená jako nosná.

Pokud prvek nemá být součástí analytického modelu, volbu vypněte. (Například tenká hydroizolační membrána ve spodní stavbě.)

2D člen - nastavení chování konstrukce

Toto nastavení chování konstrukce určuje, jakým způsobem se prvek chová v programech používajících metodu konečných prvků: konkrétně, jaké typy sil má tento prvek přenášet.

Vyberte volbu definující chování prvku:

•Skořepina: Přenáší všechna zatížení

•Deska: Prvek přenese zatížení kolmá k rovině.

•Zeď: Prvek přenáší zatížení působící v jeho rovině.

Toto nastavení je nezávislé na nástroji použitém pro vytvoření prvku: chování zdi může být nastavené jako “deska” nebo “skořepina”; chování vodorovné desky může být nastavené jako “zeď”.

Dostupné definice jsou dané a nelze je měnit.

Chování konstrukce nemá vliv na fyzický model.

Úpravy na základě pravidel - 2D člen

Ve výchozím nastavení jsou všechny volby zapnuté:

•Ignorovat malé otvory

•Natáhnout a oříznout

•Odsadit

Znamená to, že na tento 2D člen budou použity odpovídající úpravy dle pravidel pro generování a filtr otvorů.

Viz Pravidla generování modelu pro analýzu konstrukce.

Pokud chcete tento 2D člen vyloučit z pravidel: vypněte vybrané volby a proveďte individuální nastavení pouze pro tento prvek (viz níže).

Vlastní natažení

Neaktivní volba Natáhnout:

Nastavte vlastní směr natáhnutí a jeho maximální hodnotu.

Vlastní odsazení

Neaktivní volba Odsazení:

Upravte excentricitu prvku ve směru osy z (kolmo k rovině 2D členu) a to graficky nebo zadáním hodnoty.

Viz Excentricita.

Posun a otočení

Viz Uložení hran/uzlů.
