Ez a Szerkezetelemzési modell generálási szabályai párbeszédpanel egyik panelje.
A cél folytonos szerkezetelemzési modell készítése
A helyes szerkezetelemzéshez az exportált modellnek folyamatosnak kell lennie, azaz a csomópontoknak kapcsolódniuk kell egymáshoz. Ez a folytonosság a szerkezeti elemzés előfeltétele, mivel a nem folytonos modell hibákat okoz.
A lenti első képen az eredeti szerkezetelemzési modell látható: bár a fizikai elemek a csomópontjaiknál csatlakoznak egymáshoz, az 1D és 2D tagok piros (szétkapcsolt) csomópontjai több olyan helyet jeleznek, ahol hiányzik a csatlakozás.
Az egyik megoldás, ha igazítási szabályokat hozunk létre és/vagy alkalmazunk a Generálás szabályai párbeszédablakban. Ezekkel a szabályokkal egymáshoz igazíthatók a meghatározott elemtípusok a nyújtás, visszavágás, eltolás és/vagy illesztés művelet segítségével.
Fontos megjegyzés: Az igazítások csak a szerkezetelemzési modellre vannak hatással. NEM érintik a fizikai modell elemeinek geometriáját.
Így a szerkezetelemzési tagok automatikusan csatlakoznak mindenhol, ahol ezek a szabályok érvényesek.

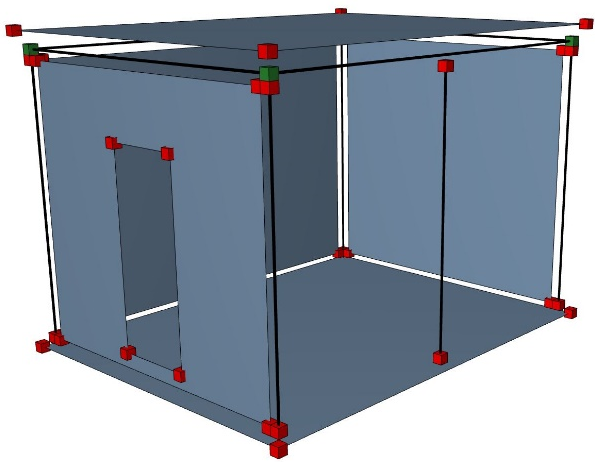

Előtte: szétkapcsolt tagok
Utána: az igazítási szabályokkal létrehozott kapcsolt csomópontok
Igazítási feltételek
Az igazítási szabály csak akkor vonatkozik a tagokra, ha:
•Ha a tagok teljesítik az igazítási szabálynál megadott elemfeltételeket
•Az igazítás (azaz a nyújtás hossza) megfelel az igazítási szabályban meghatározott tűréseknek és feltételeknek
•Az igazításban érintett két elem teherhordó kapcsolattal rendelkezik (a teherhordó magok egy vagy több pontban vagy szomszédos felületnél találkoznak) (lásd még lentebb: Fontos megjegyzések:).
•A taghoz engedélyezve vannak az igazítások az Elembeállításoknál.
Alapértelmezés szerint az igazítások minden taghoz engedélyezve vannak. Azonban ebből bármelyik tag kizárható elemszinten (így a tag nem változik vagy manuálisan igazítható).
Lásd Szabályalapú módosítások engedélyezése – 1D tag vagy Szabályalapú módosítások engedélyezése – 2D tag.
•Bizonyos ARCHICAD funkciók segíthetnek meghatározni és pótolni a hiányzó teherhordó kapcsolatokat:
–Lásd a „Hiányzó teherhordó kapcsolat” paramétert itt: Fizikai modell minőségellenőrzése
–Lásd a Csatlakozási tartomány (mag meghosszabbítása a csatlakozás biztosítása érdekében) jelölőnégyzetet az 1D tagok elembeállításainál
•Az aktuális generálási szabályok (az igazítási szabályokat is beleértve) életbe lépnek, amikor bekapcsolja a szerkezetelemzési modellt – nem szükséges azokat külön paranccsal aktiválni.
