SAF fájl importálása ARCHICAD-be
Az importálás kétféleképpen végezhető el:
•Nyissa meg a SAF fájlt ARCHICAD-ben
•Használja a Modellek összehasonlítása lehetőséget a különbségek megjelenítéséhez oda-vissza munkafolyamat részeként
Az egyes munkafolyamatok összefoglalását lásd lentebb.
Fájl > Megnyitás paranccsal
1.Használja a Fájl > Megnyitás parancsot, és keresse meg a kívánt SAF fájlt.

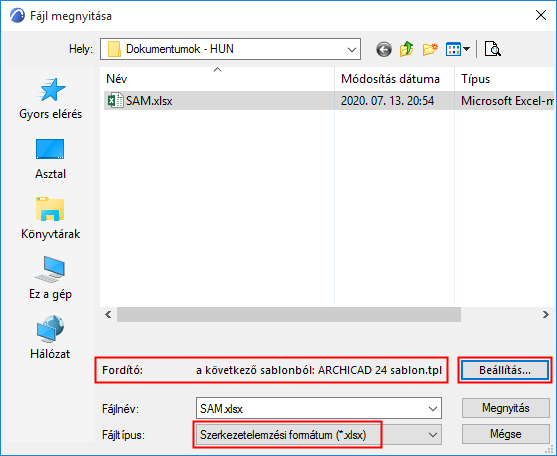

2.A Fájl megnyitása párbeszédablakban az SAF fordító beállításait tartalmazó sablonfájl látható. Szükség esetén kattintson a Beállítások lehetőségre, és válasszon másik sablont az SAF fordítóhoz.
3.Az SAF fájl megnyílik az ARCHICAD-ben.
–A beérkező elemek ARCHICAD megfelelőkre történő leképezése a választott sablonfájl SAF importáló fordítójának beállításai szerint történik. (Lásd SAF fordító beállításainak optimalizálása.)
–Minden beérkező elem az „Egyedi” fóliacsoportra kerül, a fóliametszési osztály nulla. (Így nem készülnek automatikus prioritás szerinti kapcsolatok, és a szerkezetelemzési modell csatlakozásai sem sérülnek.)
–A szerkezetelemzési modell igazítási szabályainak beállítása „Nincs szabály” – ez is azért szükséges, hogy a szerkezetelemzési modell csatlakozásai ne módosuljanak.
Modellek összehasonlítása segítségével
Ha visszaimportálja a változtatásokat vagy ellenőrzi a módosításokat a SAF fájlban, javasolt a Modellek összehasonlítása funkció használata (Tervezés > Modellek összehasonlítása).
