Két szerkezetelemzési modell összehasonlítása

Használja ezt az eljárást, ha a statikus visszaküldte az ellenőrzött elemzési modellt a szerkezetelemzés elvégzése után.

Példa a munkamenetre

1.Használja a Tervezés > Modellek összehasonlítása menüpontot.

2.A Modellek összehasonlítása palettán:

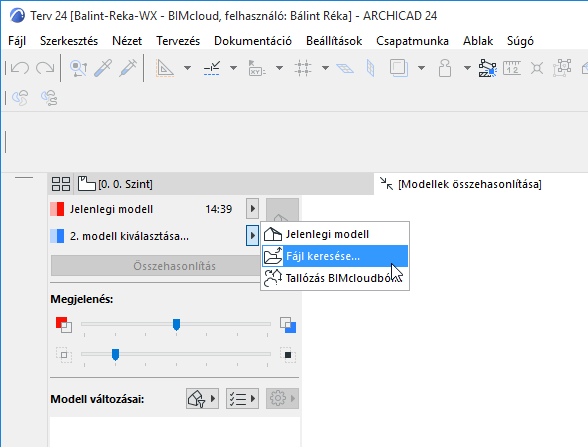

Válassza a Jelenlegi modell lehetőséget az 1. modellhez

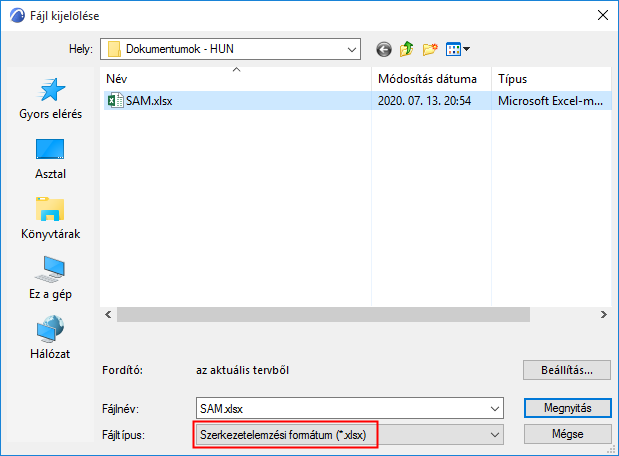

3.A 2. modellhez keresse meg a statikus által küldött SAF fájlt (formátum: szerkezetelemzési fájl, .xlsx).

4.Kattintson a Megnyitás gombra.

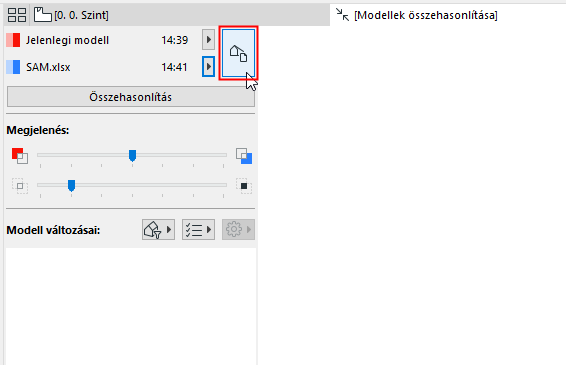

5.Kattintson a Nézetválasztó gombra a Modellek összehasonlítása palettán.

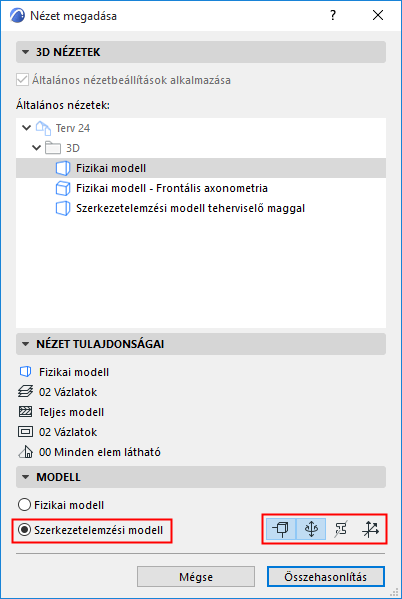

6.Megnyílik a Nézet megadása párbeszédablak.

7.A Modell panelen válassza a Szerkezetelemzési modell lehetőséget.

8.Tetszés szerint kapcsolja be azokat az összetevőket, amelyeket meg kíván jeleníteni az Összehasonlítás ablakban.

Lásd még Nézet kiválasztása az összehasonlításhoz.

9.Kattintson az Összehasonlítás gombra.

•A modellek összehasonlítási eredményeinek elkészültéig tetszőleges lapra vagy ablakra válthat.

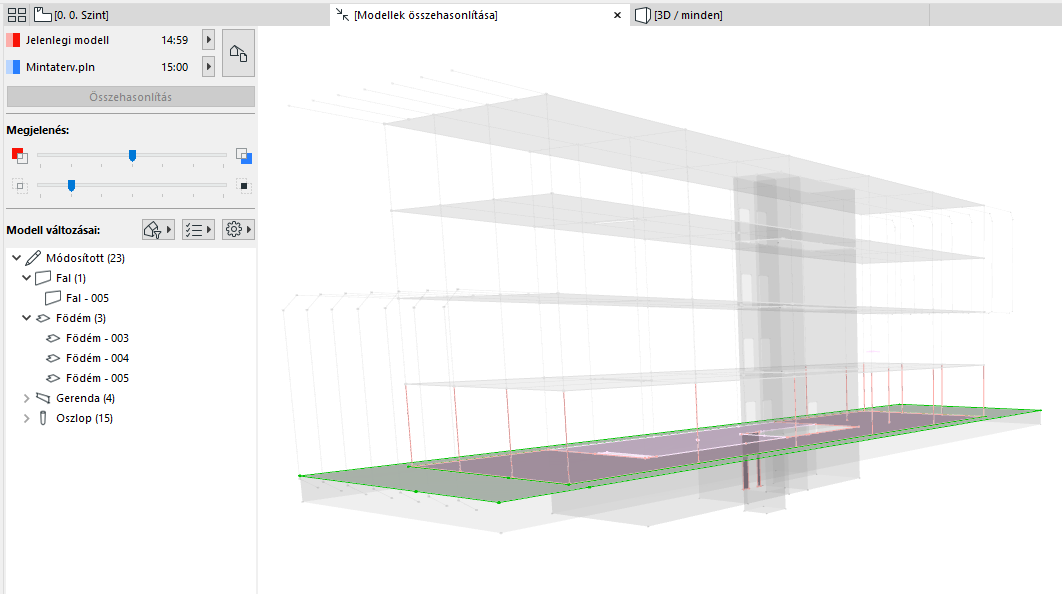

10.Az eredmények a Modellek összehasonlítása ablakban láthatók.

11.Tekintse meg a Modellek összehasonlítása palettán a Modellek összehasonlítása ablakot, ahol a változtatások láthatók.

12.Szűrjön azokra a paraméterekre, amelyeket látni kíván. Az elérhető paraméterkészletek a szerkezetelemzési modelltől függnek.

Lásd még: Változások paraméterkészlet szerint.

13.Hozza létre a feladatokat szükség szerint.

Lásd Feladat létrehozása a Modellek összehasonlítása módosítási listájáról.
