Сопоставление двух сохраненных версий текущей модели

Этот способ сопоставления рекомендуется использовать в следующих случаях:

•Создание различных вариантов проектных решений и их последующее сопоставление

•Сопоставление видов на основе статуса Реконструкции

•Оценка выполнения работ: вечером можно сопоставить модель с тем, как она выглядела утром.

Пример

1.Воспользуйтесь командой меню Конструирование > Сопоставление Моделей.

2.В результате будет открыта вкладка Сопоставления Моделей.

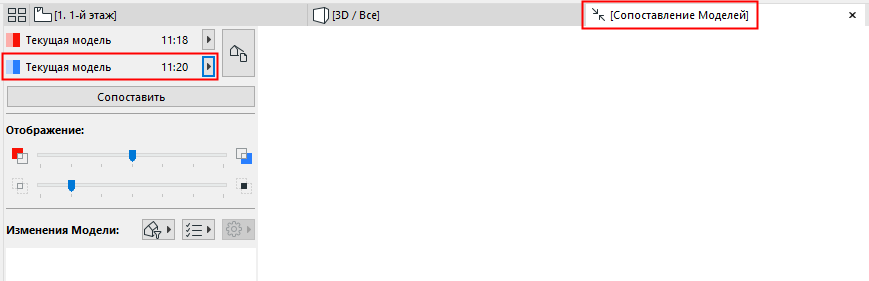

3.В панели Сопоставления Моделей нажмите кнопку Выбора Модели 1 и выберите вариант Текущая модель. Будет отображено текущее время.

4.Нажмите кнопку Выбора Модели 2 и укажите путь к ранее сохраненной версии.

5.При сопоставлении двух различных видов текущие параметры Вида могут иметь большое значение. См. Выбор Видов для Сопоставления.

6.Нажмите кнопку Сопоставить.

•В процессе Сопоставления Моделей вы можете активировать любую другую вкладку или окно.

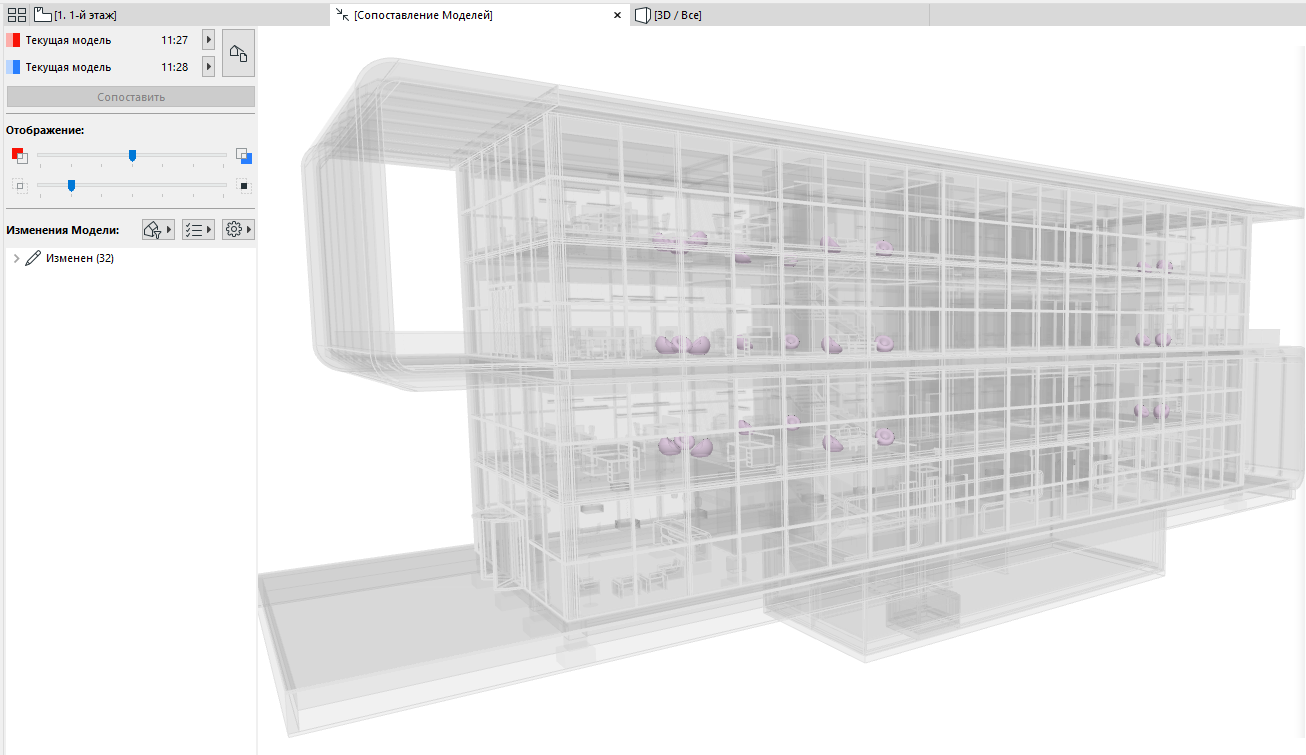

7.Результаты будут отображены в окне Сопоставления Моделей.

При помощи панели Сопоставления Моделей можно просмотреть все изменения.

См. Сопоставление Моделей: Просмотр Изменений.

8.Затем, если необходимо, можно создать Задачи для измененных элементов.

См. Создание Задачи на основе Списка Изменений Сопоставляемых Моделей.
