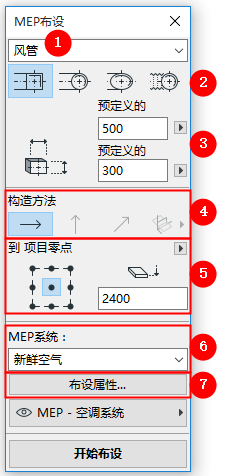

在MEP佈設的彈出式小面板 (視窗 > 彈出式小面板 > MEP佈設)上設定想要的選項。在佈設操作期間可以更改這些選項。
1。從頂部下拉選單選擇風管、水管或電纜。
2。為佈設元素選擇橫截面幾何形狀：矩形，圓形，橢圓形或（僅風管）柔性。
3。在適用情況下，為橫截面輸入直徑或高度/寬度值。
–在彈出式視窗中輸入預定義高度或寬度，或者選擇自定義來輸入任意自定義的值。
–預定義的風管和水管尺寸可以在MEP參數中編輯。(選項 > 專案個性設定 > MEP個性設定).

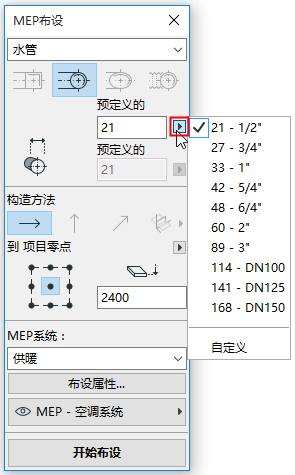

選擇預定義水管直徑
4。構造方法在開始佈設之前不可編輯。所有新的佈線均設定為“恆定標高”（水平箭頭）。開始佈設之後，您可以轉到另一個佈設標高。(參見 佈設過程中變換標高。
5。參考線位置/標高： 任選佈設彈出式小面板中九個點的其中一個，定義所佈設元素的參考線於給定標高處的位置。（此參考線僅與佈設操作相關，當您點擊螢幕放置佈設元素時，它能指示該元素的錨點。您可以根據需要在路線上切換此位置。）

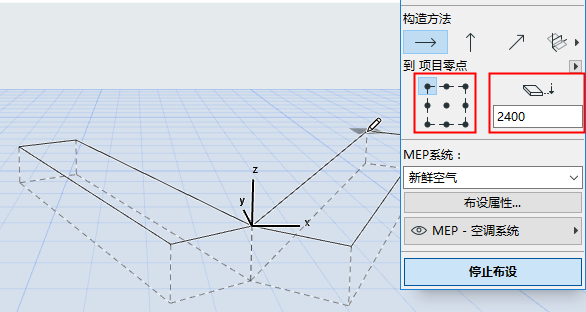

在這個圖片中，參考線在佈設中出現在風管的左上角，顯示佈設的方向。
6。為此次佈設操作選擇一個 MEP 系統 屬性。
7。根據需要調整其他佈設選項。(見佈設選項。)
8。選擇一個 圖層 放置佈設元素。
