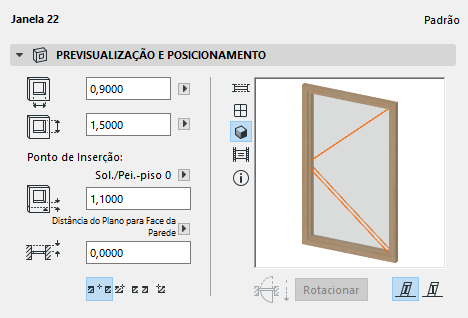

Painel Previsualização e Posicionamento

Utilize os campos para introduzir os valores que se seguem para Porta/Janela:

Largura: introduza a Largura das aberturas aqui.

Altura: introduza a Altura da abertura aqui.

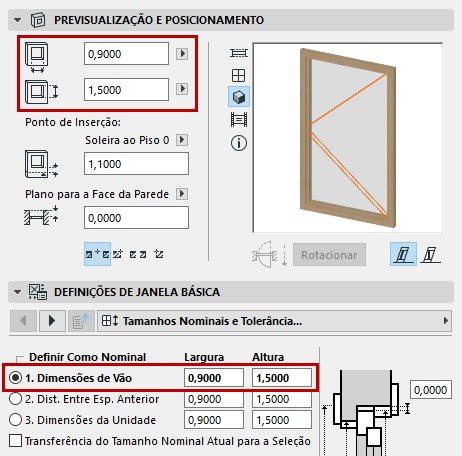

Nota: Estes valores de Largura/Altura são valores de Tamanho Nominal da janela, que também podem ser inseridos no painel Tamanho Nominal e Tolerância no Painel de interface Gráfica.

Valor Peitoril/Soleira: Digite a altura da Porta ou Parapeito da Janela ou a Travessa do ponto de referência escolhido.

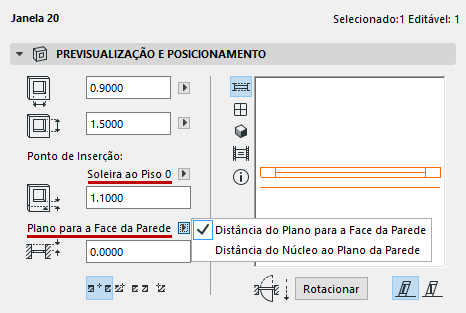

Defina o ponto de referência para o peitoril/padieira, escolhendo entre o pop-up acima do campo de valor:

Ver também Alturas das Soleira ou Padieiras.

Requadro: Introduza a profundidade do Requadro da Porta/Janela, se existir.

Ponto de Inserção do Requadro para a face da parede ou para o núcleo da parede (o mais próximo da camada do núcleo, se existirem várias camadas de núcleo). Isso é relevante se você estiver usando uma Parede composta.

Ver também Ancorar Requadro.

Nota: O valor do Requadro, no Painel de Previsualização e Posicionamento, é o mesmo que o valor da Profundidade do Requadro na página da aba painel Definições Personalizadas do Requadro das Definições de Porta/Janela.

Área de Previsualização

Ver também Opções de Previsualização.

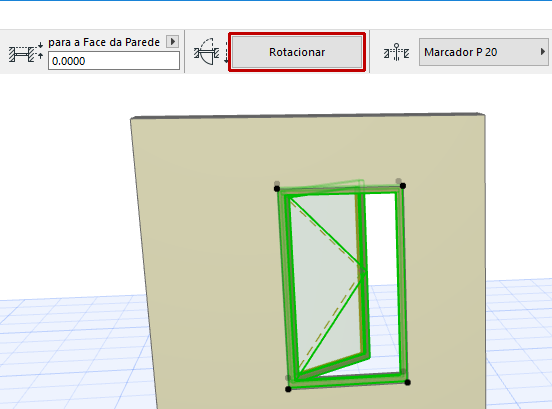

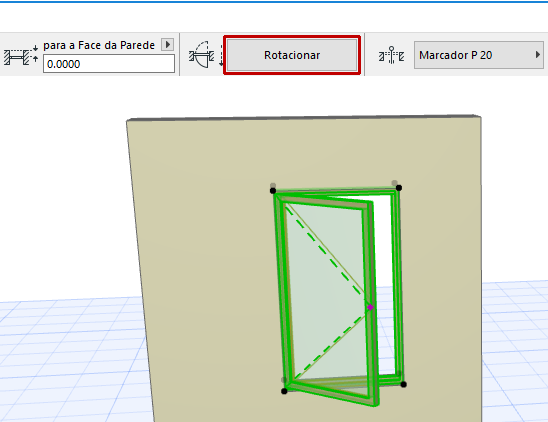

O botão Rotacionar muda a direção de abertura de uma porta/janela selecionada de um lado para o outro, mantendo a estrutura no lugar. (Este botão também está disponível na Caixa de Informações).

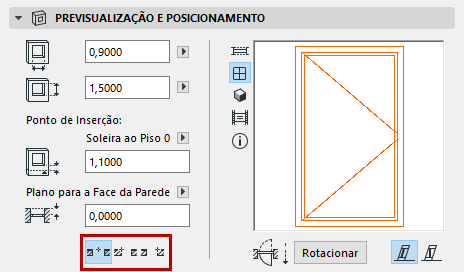

Ponto de Inserção: Este controle afeta o método utilizado para colocar uma nova Porta/Janela. Escolha Lado ou Centro como seu método de geometria preferido para colocar a Porta/Janela.

Ao inserir uma Porta/Janela a uma Parede, é possível alterar o Método de Geometria na tela (use o controle de Ponto de Inserção na Caixa de Informação, ou seu atalho.)

Ver também Colocar Portas e Janelas.

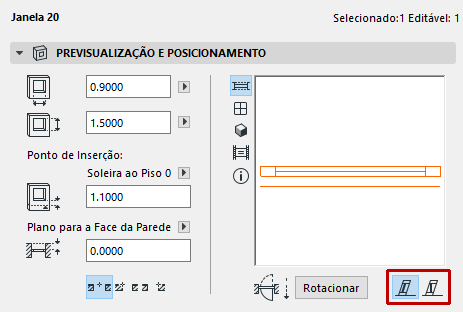

Plano de Abertura: esta opção é relevante se a sua Porta/Janela estiver colocada em uma parede inclinada.

•Associado à Parede: o plano da Janela/Porta segue o plano da parede.

•Vertical: a Janela/Porta é colocada na vertical, independentemente do plano da parede em que está colocada.

Para mais informações, consulte Definir o Plano da Porta/Janela em Paredes Inclinadas.
