Membres 2D (dalle, mur, toit)

Les dalles, les murs et les toits à pan unique sont représentés comme des Membres 2D dans le Modèle analytique structurel.

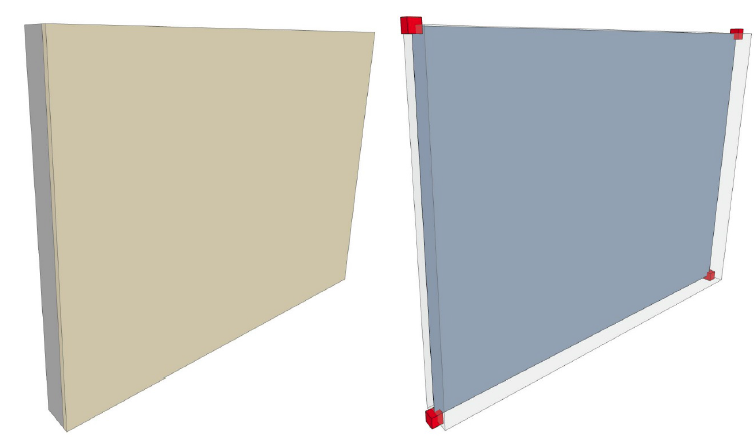

Les Membres 2D sont des surfaces planes générées le long du centre du plan d'âme de l'élément. Le Membre 2D possède au moins quatre noeuds et une surface qui les connecte.

Le membre analytique ne s'étend pas au-delà du corps physique, à moins d'avoir été ajusté.

Vous pouvez personnaliser la couleur du Membre 2D dans Représentation modèle analytique structurel (Préférences).


Quels éléments sont des Membres 2D dans le Modèle analytique structurel ?

Les dalles, les murs et les toits génèrent un Membre 2D dans le Modèle analytique structurel s'ils répondent à ces conditions :

Ce sont des éléments porteurs

Contiennent une âme

La case à cocher “Membre structurel” est activée dans leur dialogue de paramétrage

Leur géométrie est prise en charge (voir tableau ci-dessous)

Type d'élément

Géométrie

Membre du Modèle analytique structurel ?

Dalle

Tous les étages

Oui

Mur

Droit

Oui



Courbe

Oui



Incliné (droit)

Oui

Doublement incliné

Non

Trapézoïdal

Non

Incliné, Incliné des deux côtés (courbe)

Non

Profil complexe

Oui

Mur polygonal

Non

Toit

Panneau-simple

Oui

Pans multiples

Non

Options Outil pour les Membres 2D

Utilisez le volet Paramètres Analytiques Structurels du dialogue Options Dalle, Mur ou Toit.


Fonction structurelle - Activer Porteur

Choisissez la Fonction structurelle "Porteur". Ceci est le même contrôle, avec la même valeur, que dans le contrôle Fonction structurelle qui se trouve sur le volet Classification et Propriétés.

Membre structurel - Activer pour Modèle analytique structurel

Cette case est cochée par défaut : Inclure cet élément dans le Modèle analytique structurel comme un Membre 2D.

Remarques :

Disponible seulement si la Fonction structurelle choisie est "Porteur"

Si l'élément est un composite ou un profil complexe, il doit inclure au moins une couche ou composant d'âme pour faire partie du Modèle analytique structurel.

Décochez la case si l'élément NE DOIT PAS être inclus dans le Modèle analytique structurel. (Par exemple une mince membrane bloquant l'humidité sur un niveau souterrain.)

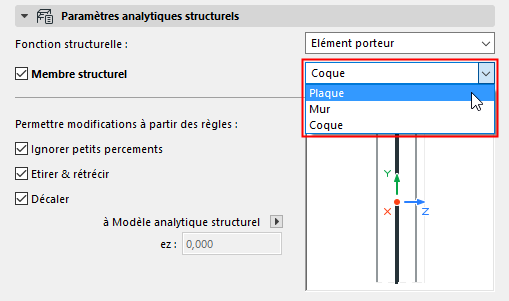

Membre 2D - comportement structurel

Le réglage de Comportement structurel définit le comportement du membre dans un programme d'analyse structurelle fondée FEM : spécifiquement les types de charge pour lesquels cet élément porteur a été conçu.

Choisissez une option pour définir le comportement structurel du membre :


Coque : Supporte toutes les charges

Plaque : Elément capable de supporter les charges perpendiculaires à son plan.

Mur : Elément capable de supporter les charges le long de son plan.

Les définitions disponibles sont fixes, elles ne peuvent être personnalisées.

Le bon choix dépend ici du logiciel d'analyse structurel utilisé. Les filtres de certains logiciels éliminent les éléments importés selon ce réglage de comportement structurel. Si vous voyez que les Membres 2D exportés ne sont pas importés dans le logiciel structurel, vous devez peut-être ajuster leur définition de comportament structurel dans ARCHICAD.

La définition peut être totalement indépendante de l'outil qui a servi à créer l'élément : le comportement d'un mur vertical peut être défini comme “plaque” ou “coque”, le comportement d'une dalle horizontale peut être défini comme “mur”.

Les logiciels d'analyse structurelle européens (par ex. SCIA Engineer) se fondent sur le type structurel du Membre importé. Pour ces derniers, la "Coque " est la valeur par défaut.

Les logiciels américans (e.g. RISA-3D) se fondent sur l'élément de modèle physique du Membre 2D : dans un tel cas, choisissez “Mur” comme comportement structurel dans Options Mur et “Plaque” dans Options Dalle ou Toit.

Le réglage de Comportement structurel est sans effet sur le modèle physique.

Permettre des modifications fondées sur des règles - Membre -2D

Par défaut, toutes les cases à cocher sont activées :

Ignorer petites ouvertures

Etirer et rétrécir

Décalage

Cela veut dire que les ajustements correspondants et le filtre d'ouvertures définis dans le dialogue Règles de génération affecteront cet élément Membre 2D.

Voir Règles de génération de modèle analytique structurel.

Pour exempter ce Membre 2D des ajustements : décocher la (les) case(s).

Décalage personnalisé

Si la case Décaler est décochée :

Redéfinissez l'excentricité de cet élément le long de l'axe z (perpendiculaire au plan du Membre 2D) graphiquement ou en saisissant une valeur.

Voir Excentricité.

Translation et rotation

Voir Relâchements d'extrémité/arête.
