Excentricité

Les Membres 1D sont générés au centre de gravité de l'âme des éléments

Les Membres 2D sont générés le long du centre du plan d'âme des éléments.

Toute déviation de la position d'un membre par rapport à ce réglage par défaut est appelée “Excentricité”.

Les valeurs d'excentricité n'ont aucun effet sur le modèle physique, mais elles sont importantes pour le Modèle analytique structurel.

Dans ARCHICAD, les Membres peuvent être décalés de plusieurs manières :

Manuellement, par un décalage graphique dans le modèle (voir ci-dessous)

Manuellement, par la définition d'une valeur de décalage/excentricité dans le dialogue de paramétrage de l'élément (voir ci-dessous)

En configurant et en appliquant des règles d'ajustement globales (Voir Règles d'ajustement.)

Décaler la position d'un membre (graphiquement)

1.Sélectionnez le membre.

2.Activez la commande Excentricité dans la palette contextuelle. (Ceci n'est ni nécessaire, ni disponible pour les Membres 1D si le modèle physique n'est pas visible actuellement).

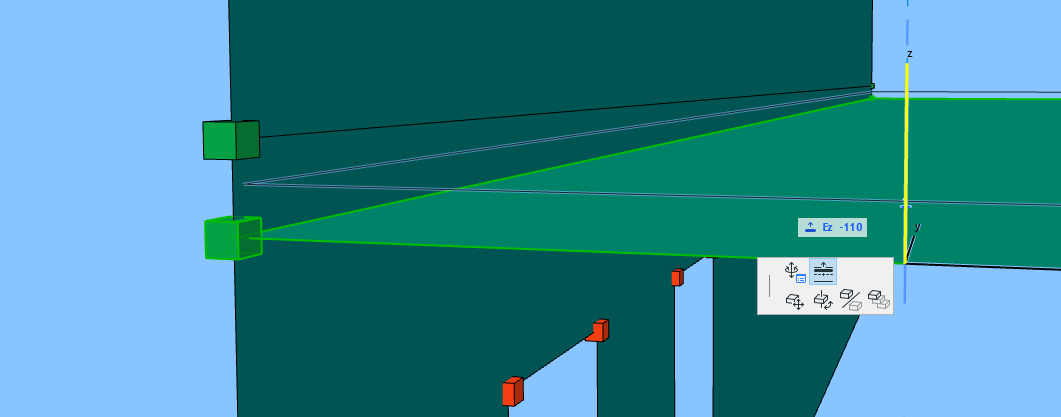

3.Faites glisser le membre à un nouvel emplacement (saisissez des valeurs dans l'Inspecteur, si nécessaire).


Remarques :

Pour les Membres 2D, l'Excentricité/Décalage est exécuté perpendiculairement au plan du membre (sans tenir compte des angles d'arête personnalisés éventuels).

La valeur d'excentricité du membre sélectionnée est affichée dans l'étiquette d'information de l'élément (ainsi que dans son dialogue et dans la Zone Informations).


Dès que vous avez translaté un membre en-dehors de sa position originale, les Règles d'ajustement globales ne s'appliquent plus : la case à cocher “Décaler” n'est plus active dans son dialogue de paramétrage. Pour réappliquer les Règles d'ajustement globales, allez au dialogue de paramétrage de l'élément et activez de nouveau la case à cocher Décaler.

Voir Permettre des modifications fondées sur des règles - Membre 1D ou Permettre des modifications fondées sur des règles - Membre -2D.

Décaler la position d'un membre (dialogue de paramétrage)

1.Sélectionnez le Membre 1D ou 2D.

2.Ouvrez son dialogue de paramétrage (volet Paramètres Analytiques Structurels).

3.Décochez la case Décaler pour permettre son édition. (En décochant cette case, les Règles d'ajustement globales ne sont pas appliquées à cet élément, vous l'ajustez manuellement.)

4.Choisissez une méthode pour mesurer l'excentricité :

relativement au centre de gravité de l'élément ou

relativement au Modèle analytique structurel de l'élément

Les deux approches donnent le même résultat, mais les valeurs sont définies par l'utilisation de signes opposés.


5.Définissez les valeurs d'excentricité avec l'une de ces actions :

Cliquez dans la fenêtre de prévisualisation pour saisir le nouvel emplacement du noeud de boîte englobante

Saisissez les valeurs de décalage manuellement

Valeurs d'excentricité multiples d'éléments importés

Le Format analyse structurelle version 1.0.6 ou ultérieur est capable de gérer des valeurs d'excentricité diverses et multiples à chacune des extrémités du Membre 1D.

ARCHICAD ne prend pas en charge les valeurs d'excentricité multiples à chaque extrémité. Si vous importez un tel modèle, ARCHICAD 24 convertit les éléments importés en leur associant une valeur d'excentricité moyenne.

Dans un tel cas de figure, une alerte vous informe de la conversion.
