Ajouter plusieurs coupes transversales SAF à la liste de correspondance (Exporter vers SAF)

Dans le volet Correspondance de profils du Traducteur d'exportation SAF : il existe deux manières d'étendre la liste des coupes transversales SAF disponibles : importer un fichier, ou ajouter manuellement.

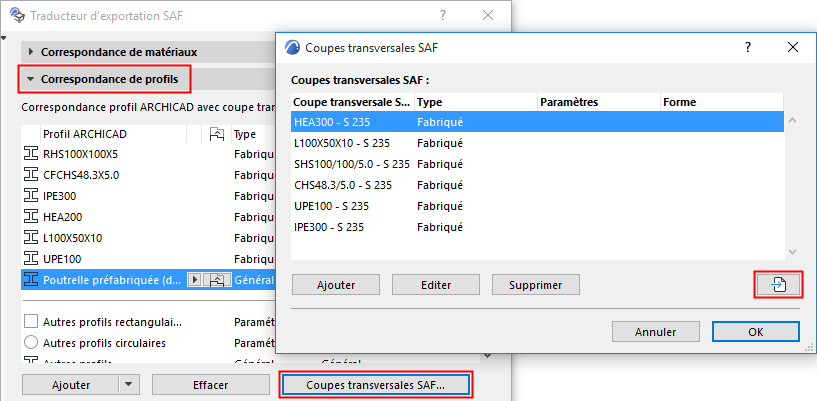

Importer coupes transversales SAF d'un fichier SAF

Ceci est la méthode préférée car elle évite les fautes de frappe.

1.Cliquez sur Coupes transversales SAF.

2.Cliquez sur le bouton Importer.


3.Naviguez vers un fichier .xlsx (SAF) préparé à cette fin.

Voir Préparer et exporter un fichier de données SAF pour assurer une correspondance standard.

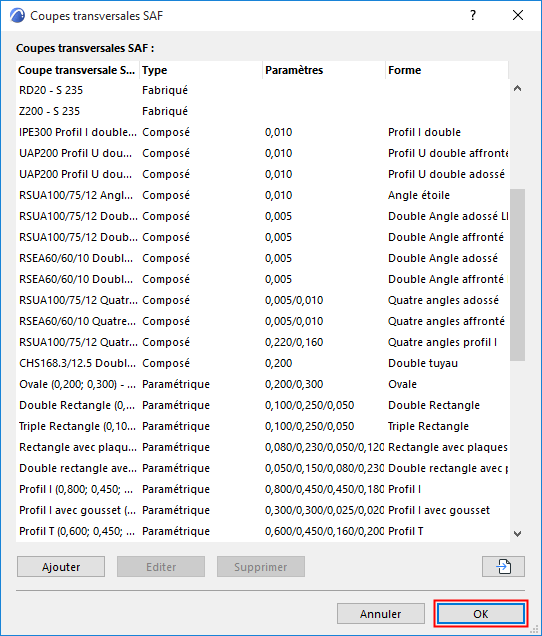

4.Les Coupes transversales SAF provenant du fichier (de type Paramétrique, Fabriqué et Composé) sont listés dans le dialogue.

Remarque : Les types Généraux et les types paramétriques Rectangulaire/Circulaire ne sont pas listés.


5.Triez et sélectionnez les Coupes transversales listées selon vos besoins.

6.Cliquez sur OK pour les ajouter au Traducteur.

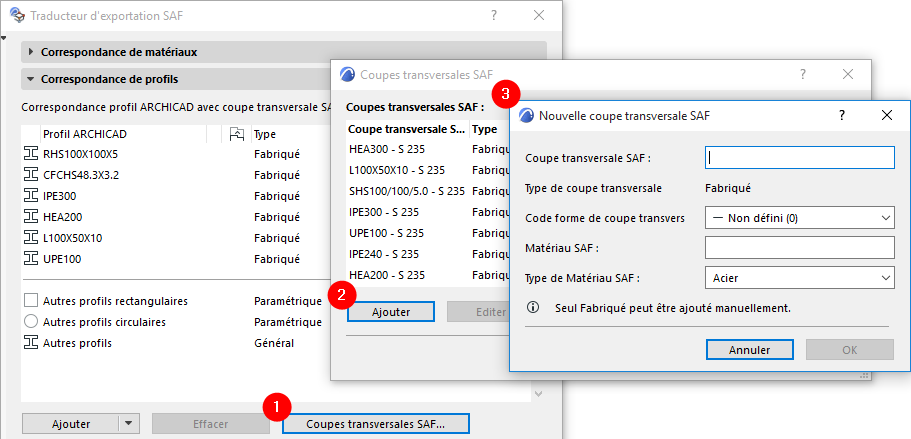

Ajouter ou éditer coupes transversales SAF manuellement

1.Cliquez sur Coupes transversales SAF.

2.Cliquez sur Ajouter

3.Dans le dialogue Nouvelle coupe transversale SAF

Saisissez le nom de coupe transversale SAF et le type de matériau.

Remarque : Seules les coupes transversales SAF de type “Fabriqué” peuvent être ajoutées ici, car elles utilisent des noms standard.


Choisissez un Formcade de Coupe transversale SAF dans la liste déroulante.

Choisissez un type de matériau SAF (acier ou aluminum).

Pour éditer les données d'une coupe transversale listée, sélectionnez-la et cliquez sur Editer.
