MEP 호환 라이브러리 파트

MEP-호환 라이브러리 파트 (덕트, 파이프, 케이블링 시스템에서 사용할 스마트 연결부 포함)는 다음 위치에 있습니다.

•MEP 라이브러리

•일반 ARCHICAD 라이브러리

•BIM 구성요소의 다목적 MEP 라이브러리

MEP 라이브러리

MEP 라이브러리에는 특별히 구성된 MEP 요소가 포함됩니다.

일반적으로 사용되는 MEP 요소:

•직선 세그먼트 (예: 양 끝에 동일한 지오메트리가 있는 덕트) 예시: 덕트 도구, 파이프 도구, 케이블 캐리어 도구

•벤드. 일부 벤드형은 배관 도중에 자동으로, 또는 MEP 요소 편집의 결과로 삽입됩니다.

•트랜지션. 이는 양쪽 끝에 동일하지 않은 지오메트리가 있는 직선형 세그먼트입니다. 트랜지션형은 폭/높이/형태가 다른 두 개의 MEP 요소를 연결하는 데 사용됩니다.

•접합. 여기에는 T형 접합, Y형 접합, 테이크 오프형이 있습니다.

•터미널 - 예를 들면 파이프 또는 덕트 끝에 배치된 천장 확산기, 그릴, 스프링클러가 있습니다. 터미널은 연결 포트가 하나뿐입니다.

•인라인(Inline) 요소는 배관 안쪽에 배치되는 밸브나 필터입니다. 인라인 요소는 양쪽 끝이 열려 있는 직선형 세그먼트입니다.

•장비 - 하나 또는 그 이상의 연결 포트가 있는 벽난로 등입니다. 단일 장비 요소는 일반적으로 여러 개의 MEP 시스템 (예: 난방, 배기)에 할당되며, 여러 개의 MEP 요소 유형 (파이프워크, 덕트워크)에 연결됩니다.

ARCHICAD 라이브러리에서 MEP 호환 객체

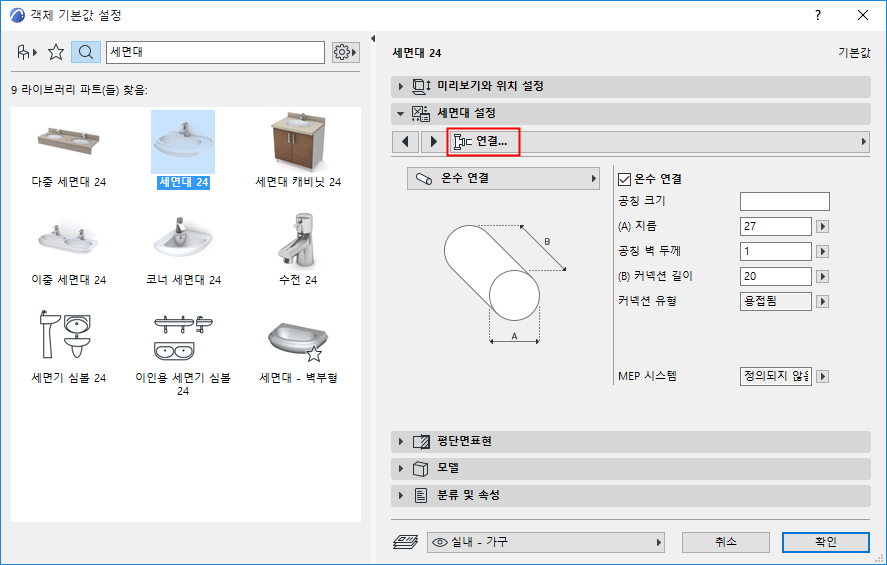

여기의 세면대와 같이, ARCHICAD 라이브러리에서 온 여러 익숙한 요소들에는 MEP 사용자정의 설정이 포함되어 있어 MEP 배관에서 이들을 객체에 연결할 수 있습니다.

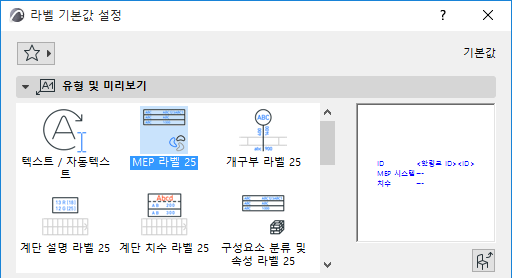

MEP 라벨

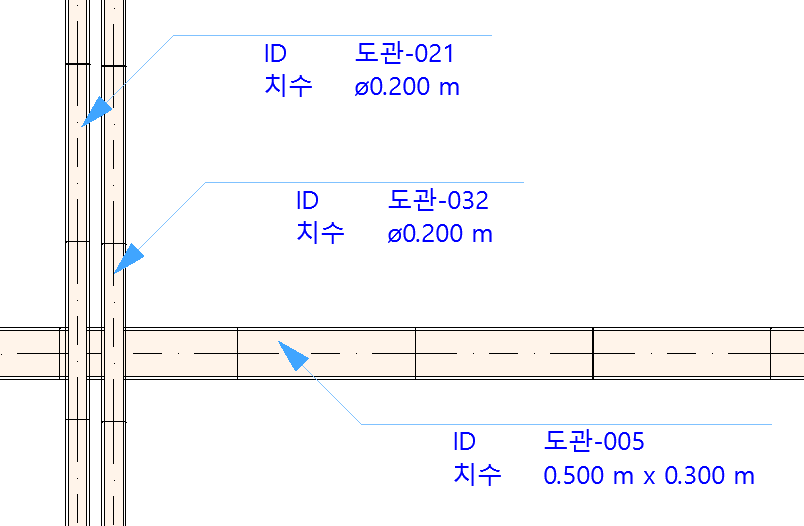

MEP 관련 요소 데이터 (예: MEP 시스템, 덕트 직경)를 쉽게 표시하려면 이 라벨을 사용하십시오.

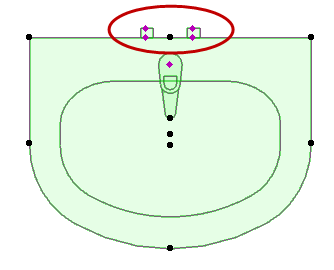

MEP 커넥션 포트 표시하기

1.문서 > 모델 뷰 > 모델 뷰 옵션으로 갑니다.

2.라이브러리 파트의 기타 설정 패널을 엽니다.

3.객체 MEP 커넥션에 대해 모델 뷰 옵션을 활성화합니다.

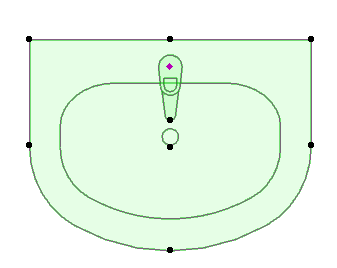

모델 뷰 옵션: 라이브러리 파트에서 MEP 커넥션을 보이거나 숨기기
