Wszystkie wartości współrzędnych wyświetlane są w palecie Podręczne Współrzędne, która podąża za ruchami wskaźnika myszki i dostępna jest w każdym typie okna.
Opcja Podręczne współrzędne ułatwia szybkie wprowadzanie wartości długości, kątów, położenia punktów aktywnych Obiektów GDL, itd.
Elementy można również wstawiać według określonych wartości za pomocą Podręcznych współrzędnych.
Zobacz Wprowadzanie elementów za pomocą wartości wyświetlanych w palecie Podręczne współrzędne.
Wyświetlanie Podręcznych współrzędnych
Uruchom przycisk Podręcznych współrzędnych na Standardowym pasku narzędzi

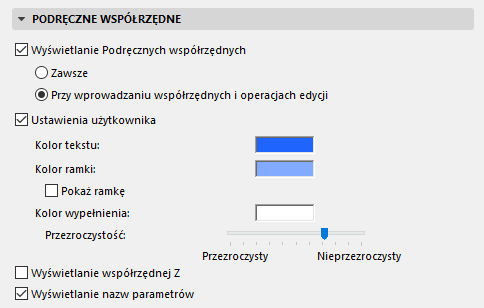

lub zaznacz funkcję Pokaż podręczne współrzędne w menu Opcje > Środowisko pracy > Podręczne współrzędne:
•Domyślnie Podręczne współrzędne są wyświetlane tylko “w razie potrzeby”: czyli jedynie w trakcie wprowadzania współrzędnych albo w czasie wykonywania operacji edycji.
•Aby wyświetlić/ukryć Podręczne współrzędne przed rozpoczęciem wstawiania elementu, wystarczy wcisnąć klawisz "N". Pojawi się Paleta wskazująca pozycję kursora.
•Opcjonalnie można wybrać tryb ciągłego wyświetlania Podręcznych współrzędnych, zaznaczając pole Zawsze. Paleta będzie wówczas stale wyświetlać informacje o położeniu wskaźnika myszy.
Opcje palety Podręczne współrzędne (kolory, zawartość oraz zachowanie) mogą zostać ustawione w menu Opcje > Środowisko pracy > Podręczne współrzędne.

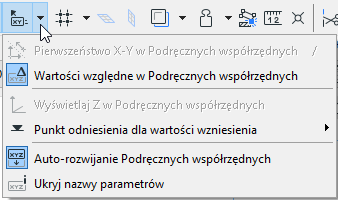

Niektóre funkcje Podręcznych współrzędnych są dostępne po rozwinięciu przycisku oznaczonego trójkątem obok ikony Podręcznych współrzędnych, na standardowym pasku narzędzi.
Początki wartości współrzędnych w Podręcznych współrzędnych
Domyślnie, w Podręcznych współrzędnych wyświetlone są Wartości względne.
•Wartości względne mierzone są od punktu Edytuj początek.

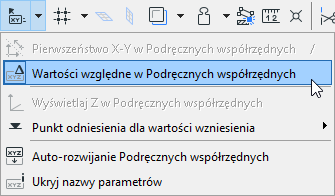

Do przełączania opisanych opcji służy polecenie Wartości względne w Podręcznych współrzędnych dostępne w rozwijanym menu Podręcznych Współrzędnych w pasku narzędzi Standard.

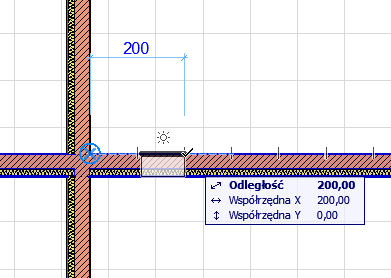

Po przyciągnięciu do Linii charakterystycznej, Początek układu współrzędnych użytkownika zostanie automatycznie przesunięty do najbliższego Punktu kierunkowego. Wyświetlony zostanie tymczasowy, niebieski znak X, oznaczający Początek układu współrzędnych użytkownika dla aktualnie wprowadzanych elementów.
•Współrzędne wartości Bezwzględne mierzone są od Początku układu. (Jeśli Początek układu współrzędnych użytkownika nie był resetowany, będzie on taki sam jak Początek projektu). Jeśli wyłączono opcję Wartości względne w Podręcznych współrzędnych, w Podręcznych współrzędnych wyświetlone będą współrzędne bezwzględne.
Zobacz Początki Układu Współrzędnych.
Gdy włączone są wartości bezwzględne, w trakcie rysowania pojawia się przerywana linia łącząca kursor z początkiem układu.
Więcej szczegółów dotyczących wartości Wzniesienia, patrz Wartości Wzniesienia w Podręcznych Współrzędnych.
