Obciążenia to naprężenia i rozciągania, które działają na konstrukcję nośną i które muszą być uwzględniane w całym cyklu życia budynku.
Są one reprezentowane w Model analitycznym konstrukcji ARCHICADa za pomocą elementów Obciążenia i obsługiwane w procesie wymiany danych opartym na SAF. Na etapie wymiany plików wszystkie informacje związane z obciążeniem są zachowywane w modelu BIM.
Uwaga: Obciążenia są widoczne tylko przy włączonym Model analitycznym konstrukcji. Aby przełączyć na model analityczny konstrukcji, użyj przełącznika z menu Widok lub paska narzędzi Model analityczny konstrukcji
W programie ARCHICAD można również umieszczać nowe elementy Obciążenia (Punkt, Linia, Powierzchnia) oraz definiować lub edytować dane dla Przypadków obciążenia, Grup i Kombinacji.
Obciążenia są powiązane z Elementem, na którym zostały umieszczone. Każda zmiana geometrii lub położenia Elementu (w tym wpływ Reguł generowania) wpływa również na element Obciążenia.
Przypadki i grupy Obciążeń
Przypadek obciążenia to "zgodny układ Obciążeń, zestaw odkształceń i imperfekcji rozpatrywanych jednocześnie ze stałymi oddziaływaniami zmiennymi i oddziaływaniami stałymi dla określonej weryfikacji" (BS EN 1990:2002+A1:2005 - Eurocode. Podstawa projektu konstrukcyjnego)
W ARCHICADzie:
•Podczas tworzenia elementu Obciążenie, jego Przypadek obciążenia jest ustawiany w Ustawieniach narzędzia Obciążenie.
•Przypadek obciążenia określa, czy element Obciążenie jest widoczny (podobnie, jak widoczność elementu w zależności od statusu jego Warstwy).

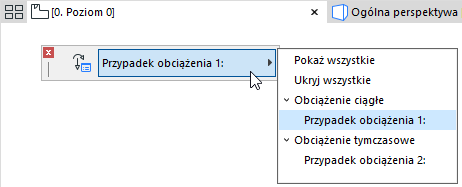

–Skonfiguruj widoczny przypadek obciążenia (lub przypadki obciążenia) za pomocą palety Przypadek obciążenia, widocznej domyślnie w środowisku pracy Konstrukcja.
–Widoczny Przypadek obciążenia można zapisać dla każdego widoku w Ustawieniach widoku.
•Aby skonfigurować i zarządzać przypadkami obciążenia projektu, przejdź do menu Opcje > Menedżer obciążenia.
•Przypadki obciążeń wymienione w Menedżerze obciążeń są zorganizowane w Grupy obciążeń, kategorię rozpoznawaną przez wiele programów do analizy konstrukcji.
Kombinacja obciążeń
Kombinacja obciążeń zawiera dane wielu Obciążeń, które działają na konstrukcję jednocześnie. Wiele programów analitycznych wykorzystuje dane dotyczące Kombinacji obciążeń do obliczania wpływu tych wielokrotnych Obciążeń, stosując różne współczynniki i mnożniki.
Kombinacje obciążeń w programie ARCHICAD są używane do zapewnienia kompatybilności z programami do analiz konstrukcyjnych. W programie ARCHICAD służą one tylko do przechowywania i zarządzania danymi.
Menedżer obciążeń (dla Przypadków i Grup obciążeń)
Ustawienia przypadku obciążenia
Okno dialogowe Kombinacja obciążeń
