Qualitätsprüfung des Tragwerksanalyse-Modells

Einführung

Die Qualitätsprüfung des Tragwerksanalyse-Modells stellt sicher, dass das erstellte Tragwerksanalyse-Modell korrekt ist. Die im Modellprüfbericht aufgeführten Ergebnisse weisen auf potenzielle Probleme hin.

Das Dialogfenster Qualitätsprüfung enthält eine Checkliste mit Parametern in vier Kategorien. Sie können das Modell auf der Grundlage aller oder nur einiger der aufgelisteten Parameter prüfen. Die einzelnen Parameter werden im Folgenden kurz beschrieben (siehe Prüfparameter für das Tragwerksanalyse-Modell).

Sie werden wahrscheinlich die Qualitätsprüfung des Tragwerksanalyse-Modells durchführen, nachdem Sie das Tragwerksmodell mit den Anpassungsregeln erstellt haben und bevor Sie es in ein Tragwerksanalyse-Programm exportieren.

Anmerkung: Es könnte sich jedoch lohnen, bestimmte Qualitätsprüfungsparameter - wie z. B. Überlappungen - bereits vor der Erstellung des Tragwerksmodells zu überprüfen. Wenn das Modell überlappende Bauteile enthält, haben Ihre Anpassungsregeln möglicherweise nicht den gewünschten Effekt.

Alle Ergebnisse werden im Modellprüfbericht aufgelistet.

Selbst wenn der Modellprüfbericht diverse Probleme auflistet, muss dies nicht bedeuten, dass Sie das Tragwerksanalyse-Modell nicht exportieren können. So kann beispielsweise die Prüfung des Tragwerksanalyse-Modells nach spitzen Winkeln an einer Deckenkante filtern, aber diese Situation kann durchaus beabsichtigt sein.

Anmerkung: Sie müssen die Anzeige des Tragwerksanalyse-Modells aktivieren. Andernfalls ist dieses Dialogfenster nicht verfügbar.

Wie die Qualitätsprüfung des Tragwerksanalyse-Modells funktioniert

Fokussierung auf 1D- und 2D-Bauteile (nicht die physischen Modellelemente)

Wenn Elemente im Modell ausgewählt sind, werden nur diese geprüft.

Prüft nur Elemente, die im Tragwerksanalyse-Modell vorhanden und sichtbar sind.

Ausnahme: Einer der Parameter identifiziert Elemente, die keine Bauteile des Tragwerksanalyse-Modells sind: siehe Tragendes Elemente ohne Bauteil.

Führen Sie die Qualitätsprüfung des Tragwerksanalyse-Modells durch

Im 3D-/Grundriss-/Schnitt-Fenster:

1.Aktivieren Sie die Anzeige des Tragwerksanalyse-Modells.

2.Planung > Modellüberprüfung > Qualität des Tragwerksanalyse-Modells


3.Das Dialogfenster listet die Prüfparameter in vier Kategorien auf (weitere Details siehe unten).

4.Deaktivieren Sie jede Kategorie und/oder jeden Parameter, die/der ignoriert werden soll.

5.Klicken Sie auf Prüfen.

6.Der Bericht zur Modellüberprüfung wird geöffnet und zeigt die Ergebnisse an.

Siehe Bericht zur Modellüberprüfung.

Prüfparameter für das Tragwerksanalyse-Modell

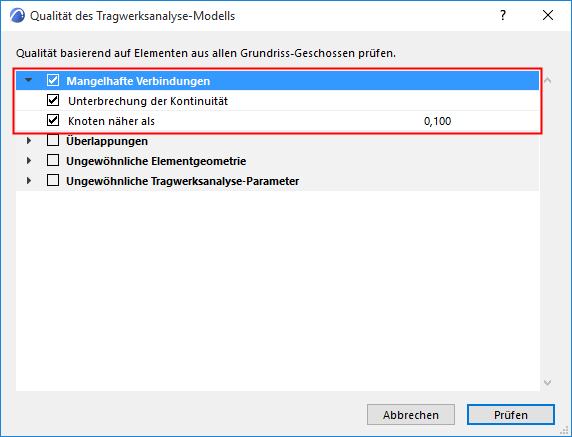

Fehlende Bauteilverbindung

Diese beiden Parameter finden schneidende oder nahegelegene Bauteile, die nicht miteinander verbunden sind (aber wahrscheinlich verbunden sein sollten):

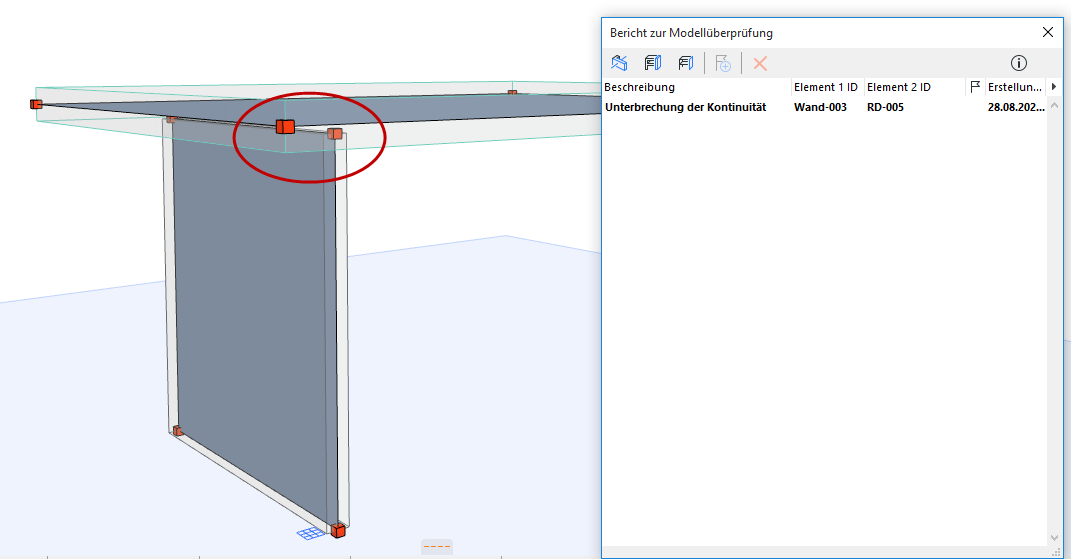

Unterbrechung der Kontinuität

Die Kerne von zwei tragenden Elementen schneiden sich, aber ihre 1D- oder 2D-Bauteile sind nicht verbunden.


Kerne überschneiden sich, aber die Bauteile sind nicht verbunden

Für 1D-Bauteile: Sie können den Verbindungsbereich “virtuell” erweitern, um solche Unterbrechungen der Kontinuität zu vermeiden.

Siehe Verbindungsbereich (Kern erweitern, um Verbindung zu aktivieren).

Knoten näher als

Zwei beliebige Knoten liegen näher beieinander als der definierte Abstand.

Die Knoten können sich auf demselben Bauteil oder auf zwei verschiedenen Bauteilen befinden.

Die Elementkerne müssen sich nicht schneiden.


Die Knoten liegen nahe beieinander, aber die Bauteile sind nicht miteinander verbunden.

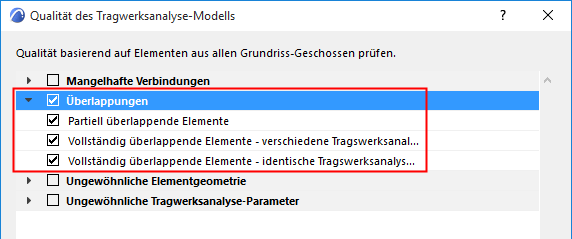

Überlappungen

Die folgenden drei Parameter kennzeichnen Überlappungen zwischen 1D- und 2D-Bauteilen (nicht überlappende Elemente des physikalischen Modells!)

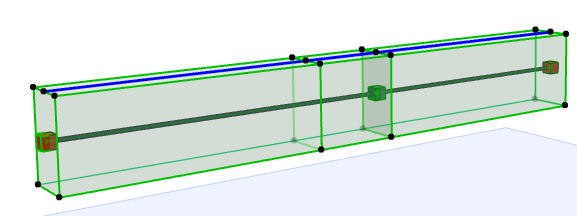

Partiell überlappende Elemente

Zwei 1D- oder zwei 2D-Bauteile überlappen sich teilweise. Es wird nur die Position der Bauteile berücksichtigt - andere Parameter werden nicht berücksichtigt.

So können sich beispielsweise zwei Bauteile aufgrund eines Modellierungsfehlers überlappen (z. B. nach dem Dehnen).


Vollständig überlappende Elemente - verschiedene Tragswerksanalyse-Parameter

Zwei 1D- oder zwei 2D-Bauteile überlappen sich vollständig in 3D.

Ihre Tragwerksanalyse-Parameter sind jedoch verschieden. (Ein Bauteil verwendet beispielsweise Versatz-Regeln, während die Exzentrizität des anderen Bauteils manuell definiert wurde).

Parameter der Tragwerksanalyse: alle Einstellungen im Teilfenster Tragwerksanalyse-Parameter in den Element-Einstellungen.

Nur die Position des Bauteils und die Tragwerksanalyse-Parameter werden berücksichtigt.

Dieses Ergebnis deutet wahrscheinlich auf eine unbeabsichtigte Überlappung hin. Die Exzentrizität eines Bauteils wurde beispielsweise so angepasst, dass sie außerhalb des physischen Modellelements direkt über dem anderen Bauteil lag.

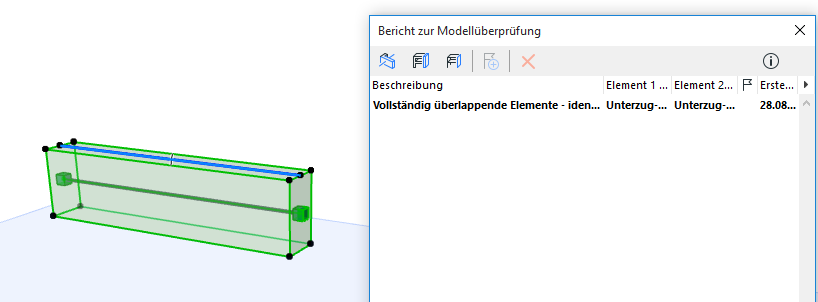

Vollständig überlappende Elemente - identische Tragswerksanalyse-Parameter

Zwei 1D- oder zwei 2D-Bauteile überlappen sich vollständig im 3D-Raum. Ihre Tragwerksanalyse-Parameter sind identisch.

Dieses Ergebnis weist auf doppelte Elemente hin, was durch einen Fehler in der Modellierung verursacht wurde.


Ungewöhnliche Elementgeometrie

Diese vier Parameter sind bei der Identifizierung von Modellierungsfehlern hilfreich. Solche Fehler sollten nach Möglichkeit gefunden werden, denn selbst kleine geometrische Ungenauigkeiten vermindern die Präzision des exportierten Tragwerksanalyse-Modells und beeinträchtigen die FEM-Analyse.

Natürlich kann die Überprüfung auch ungewöhnliche Modellierungslösungen identifizieren, die mit Absicht entstanden sind.

Für alle diese Parameter können Sie die aktuelle Längen- oder Flächeneinheit ablesen, wenn Sie mit der Maus darüber fahren (wie unter Optionen > Projekt-Präferenzen > Arbeitseinheiten festgelegt).

Sie können hier präzise Toleranzwerte eingeben - stellen Sie unter Optionen > Projekt-Präferenzen > Arbeitseinheiten die gewünschte Anzahl von Dezimalstellen ein.

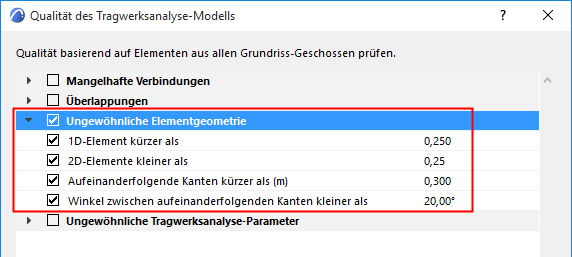

Die folgenden Parameter prüfen auf „Ungewöhnliche Elementgeometrie“ :

1D-Element kürzer als

Die Länge des 1D-Bauteils ist kleiner als die angegebene Länge.

2D-Elemente kleiner als

Die Fläche von 2D-Bauteilen ist kleiner als die angegebene Fläche.


2D-Element zu klein, 1D-Element zu kurz

Aufeinander folgende Kanten Kürzer als

Die folgenden beiden Parameter sind auf die aufeinander folgende Kanten eines beliebigen 2D-Bauteils anwendbar.

Sie kennzeichnen ungleichmäßige Kanten und Vorsprünge, die Modellierungsfehler darstellen könnten.

Aufeinanderfolgende Kanten kürzer als (m)

Findet für jedes einzelne 2D-Bauteil alle angrenzenden Kanten, die zusammen kürzer sind als der vorgegebene Toleranzwert.

Winkel zwischen aufeinanderfolgenden Kanten kleiner als

Findet für jedes einzelne 2D-Bauteil alle angrenzenden Kanten, die einen Winkel bilden, der kleiner ist als der vorgegebene Toleranzwert.

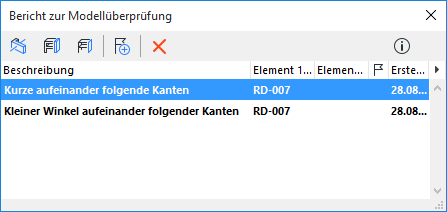

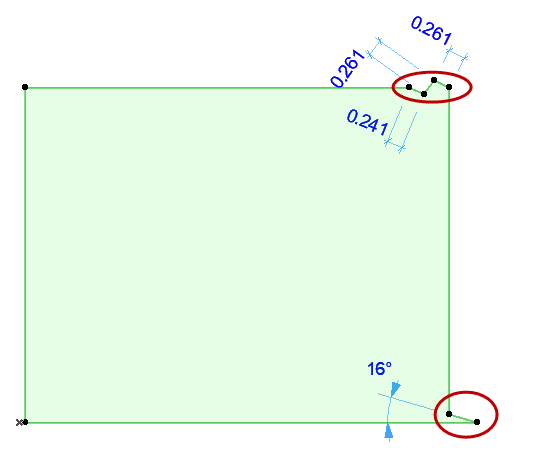

ConsecutiveEdges.png ConsecutiveCheck.png

Aufeinander folgende Kanten: zu kurz, zu spitzwinklig

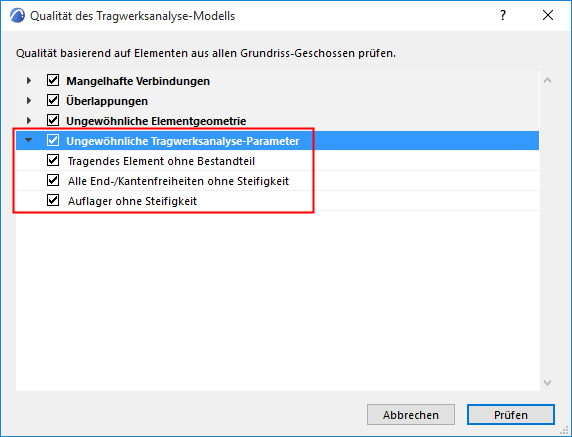

Ungewöhnliche Tragwerksanalyse-Parameter

Diese drei Prüf-Parameter ermitteln Elemente, die auf der Grundlage ihrer Tragwerksanalyse-Parameter Modellfehler sein könnten:


Tragendes Elemente ohne Bauteil

Findet jedes Bauteil, dessen tragende Funktion auf „Tragend“ eingestellt ist, das jedoch nicht Teil des Tragwerksanalyse-Modells ist. Dies kann ein Fehler sein oder auch nicht.

Mögliche Gründe:

Dieses tragende Element könnte Teil des Tragwerksanalyse-Modells sein, aber die Checkbox 1D-Bauteil bzw. 2D-Bauteil ist in seinen Einstellungen nicht aktiviert.

Diese Art tragendes ARCHICAD-Element kann nicht Teil eines Tragwerksanalyse-Modells sein: Morph, Treppe, mehrschichtiges Dach, Objekt.

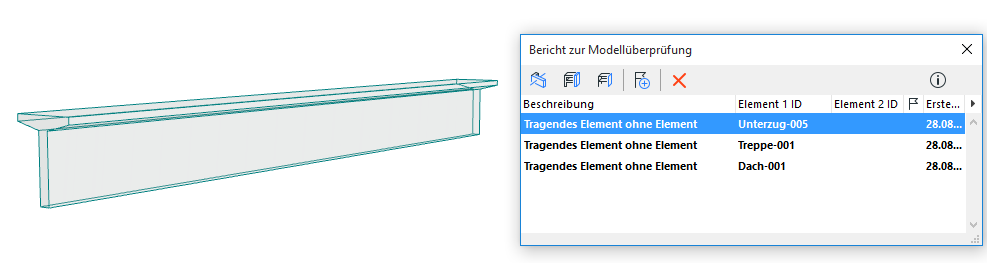

Tragendes Objekt: Kein Element des Tragwerksanalyse-Modells

Alle End-/Kantenfreiheiten ohne Steifigkeit

Findet jedes Tragwerksbauteil, bei dem alle Endfreiheiten (für ein 1D-Bauteil) oder Kantenfreiheiten (für ein 2D-Bauteil) auf „Frei“ gesetzt sind.

Dies ist wahrscheinlich ein Fehler, da so keine Kräfte übertragen werden.

Siehe End-/Kantenfreiheiten.

Auflager ohne Steifigkeit

Findet Tragwerkselemente, bei dem alle Werte der Translations- und Rotationssteifigkeit auf „Frei“ gesetzt sind.

Dies ist wahrscheinlich ein Fehler, da so keine Kräfte übertragen werden.
