在Archicad Start Edition 2023中不可用

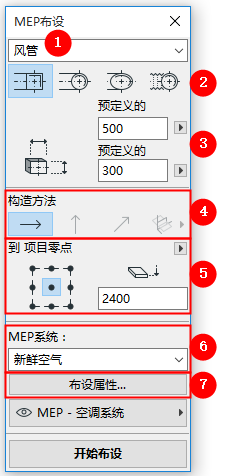

在MEP布设的弹出式小面板 (窗口 > 弹出式小面板 > MEP布设)上设置想要的选项。
注意：如果需要，您可以在布设时更改这些选项。
1。选择暖通管道，给排水管道或者电缆。
2。为布设元素选择横截面几何形状：矩形，圆形，椭圆形或（仅暖通管道）柔性。
3。输入横截面的直径或高度/宽度值。
–从弹出窗口中输入预定义的值，或选择“自定义”以键入任何自定义值。
–“MEP个性设置”中可以编辑预定义尺寸的列表以及描述。(选项 > 项目个性设置 > MEP个性设置).

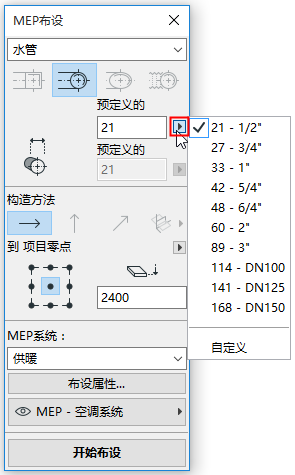

选择预定义给排水管道直径
4。构造方法：默认情况下，所有新线路都被设置为“恒定标高”。（见布设过程中变换标高。） 开始布设后，您可以更改标高。
5。参考线位置/标高：从九个点中选择一个代表参考线。该参考线仅在“布设”期间具有相关性，用来指示所放置元素的定位点。

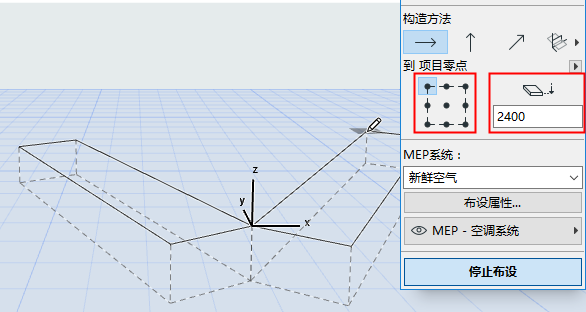

在此图像中，参考线沿管道的左上角延伸。
6。为此次布设操作选择一个 MEP 系统 属性。
7。根据需要调整其他布设选项。（见布设选项。）
8。选择一个 图层 放置布设元素。
