布设流程

在Archicad Start Edition 2023中不可用

1。点击MEP布设面板底部的开始布设。

注释：请确保自动建组功能（编辑>建组>自动建组）已关闭。

2。与多义线输入一样，在活动窗口中单击并拖动，然后继续单击以在布线上放置其他分段。

–激活的工具会自动切换到相关的“直线段”型工具（暖通管道，给排水管道或电缆盘），具体取决于在“布设的弹出式小面板”顶部选择的工具类型。

–弯头会被自动放置。弯曲的半径基于布设时的选择（弯曲工具的元素设置所定义的弯曲半径，或者所选给排水管道/暖通管道横截面所预定义的弯曲半径。(见弯曲半径（布设选项）。)

–按回车键删除最后放置的分段。即使您已经完成了布设，也可以这样操作。

–不用担心布设期间的暖通管道/给排水管道分段长度。完成布设后，分段将根据“暖通管道/给排水管道分段长度限制”定义自动分割为暖通管道/给排水管道分段(选项 > 项目个性设置 > MEP个性设置)

–布设期间显示的辅助线对应于标准弯头角度（在MEP项目个性设置中定义）。

3。为完成布设，请完成以下任一操作:

–双击

–点击布设的弹出式小面板底部的完成布设。

–点击现有MEP元素的连接端口

从直线MEP元素开始布设

1。在MEP布设面板点击开始布设。

2。单击已放置的MEP元素的连接端口

3。根据需要单击以进行布设操作。

–新放置的MEP元素将使用点击选中的连接端口的参数（元素类型，MEP系统，形状，标高）并覆盖布设的弹出式小面板的当前参数。

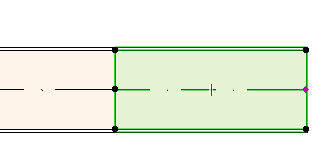

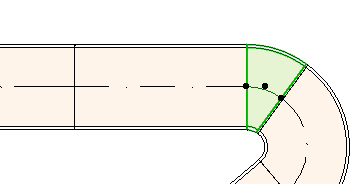

–直线段的连接端口是可编辑的（显示为钻石型热点）。这意味着你在布设中有急转弯，起初的直线段可以自动变短以适应弯曲。

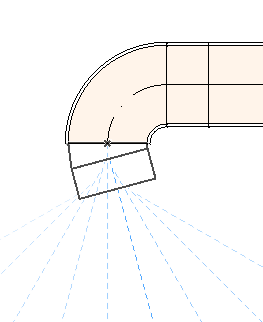

从非直线MEP元素开始布设（例如弯头，连接点，端头）

这些连接端口具有固定的几何形状。你不能以截取现有MEP元素的角度放置新的布设元素。
