Eléments de bibliothèque compatibles avec MEP
Des éléments de bibliothèque compatibles avec MEP (avec des connexions intelligentes à utiliser dans des systèmes de gaines, de tuyaux et de chemins de câble) se trouvent dans :
•la Bibliothèque MEP
•la Bibliothèque Archicad normale
•la Bibliothèque MEP versatile sur BIMcomponents
Voir Bibliothèque MEP versatile.
Bibliothèque MEP
La Bibliothèque MEP contient des Eléments MEP spécialement configurés.
Eléments MEP d'usage commun:
•un Segment droit, par exemple un conduit dont la géométrie (section) est identique à ses deux extrémités. Exemples : Outil Gaine, outil Tuyau et outil Chemin de câble.
•un Coude. Certains coudes sont placés automatiquement pendant le Cheminement ou à la suite d'une édition d'éléments MEP.
•une Transition. Ceci est un segment droit avec des géométries différentes à ses deux extrémités. Les Transitions servent à connecter deux éléments MEP de largeur, de hauteur ou de forme différente.
•une Jonction. Ces éléments incluent la Jonction en T, le Raccord en Y et la Bouche de sortie.
•un Terminal - par exemple un diffuseur plafonnier, une grille ou un asperseur placé à l'extrémité d'un tuyau ou d'un conduit. Le Terminal n'a qu'un port de connexion.
•Elément Intercalaire, par exemple une valve ou un filtre placé à l'intérieur du cheminement. Les éléments intercalaires sont des éléments droits ouverts à leurs deux extrémités.
•Equipement - comme par exemple un générateur de chaleur, avec un ou plusieurs ports de connexion. De règle générale, un élément de type Equipement est associé à plusieurs systèmes MEP (par ex. Chauffage, Extraction d'air) et est connecté à plusieurs types d'éléments MEP (tuyauterie, système de gaine).
Objets compatibles avec MEP dans la Bibliothèque Archicad

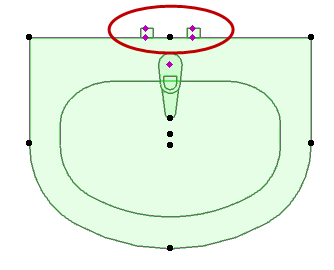

Bon nombre des éléments familiers de la Bibliothèque Archicad tels que ce lavabo incluent des réglages MEP personnalisés, ce qui vous permet de les connecter à des objets dans le cheminement MEP :

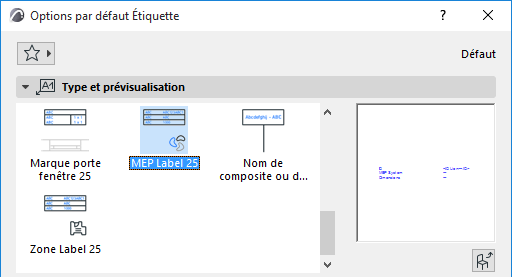

Etiquette MEP

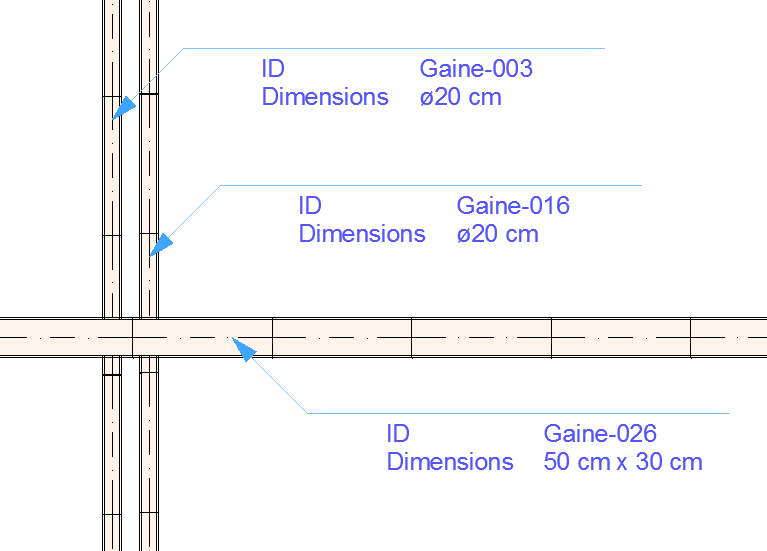

Utilisez cette étiquette pour afficher facilement les données liées aux MEP telles que le Système MEP ou le diamètre des gaines.

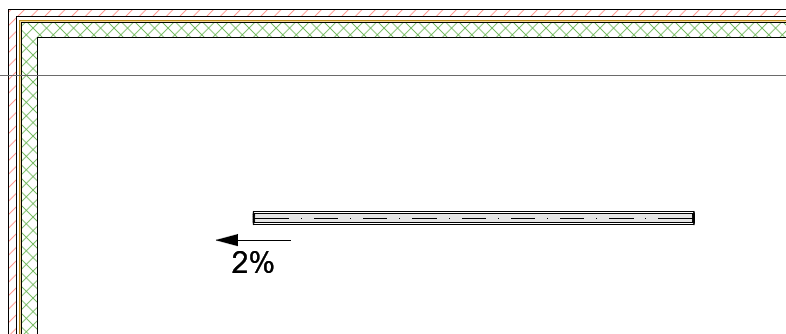

Étiquette de pente MEP
Utilisez l'étiquette de pente MEP pour afficher la valeur de la pente sur les éléments d’acheminement MEP.
Fonctionne uniquement pour les éléments d’acheminement MEP (à l'exception des Coudes ou des Gaines flexibles).
Afficher Ports de connexion MEP
1.Choisissez la commande Documentation > Vue modèle > Définir Vue modèle
2.Ouvrez le volet Réglages divers pour éléments de bibliothèque.
3.Activez l'Option vue modèle pour les Connexions MEP d'Objet.

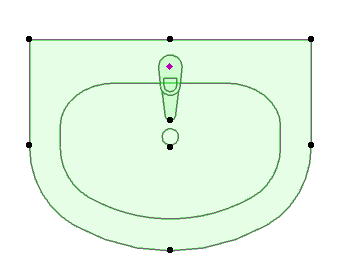

Option vue modèle : Afficher ou masquer Connexions MEP sur les Eléments de bibliothèque
Voir aussi Type d'élément des objets compatibles MEP Objet ou équipement ?.
