Για να ορίσετε την κλίμακα του τρέχοντος ενεργού παραθύρου μοντέλου, κάντε ένα από τα εξής:

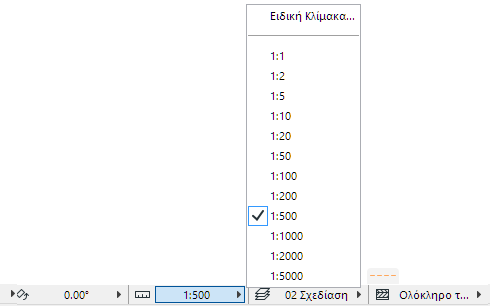

•Χρησιμοποιήστε το pop-up Κλίμακα από τη Γραμμή ΤαχυΕπιλογές, στο κάτω μέρος του παραθύρου
•Χρησιμοποιήστε Έγγραφο > Κλίμακα Κάτοψης (η εντολή ποικίλει, ανάλογα με το παράθυρο)
Επιλέξτε μία τυπική κλίμακα από την πτυσσόμενη λίστα, ή επιλέξτε Ειδική Κλίμακα και γράψτε μία.
Οι Κλίμακες αποθηκεύονται ως μέρος των Ρυθμίσεων Άποψης.

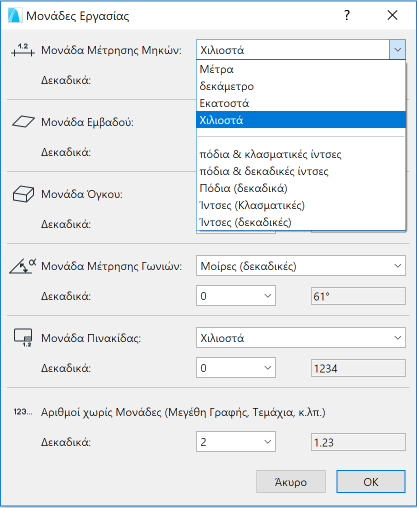

Οι Κλίμακες εμφανίζονται με βάση το Μετρικό ή το US πρότυπο, ανάλογα με τη ρύθμιση που έχετε ορίσει στη Μονάδα Μέτρησης Μηκών, στο Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Εργασίας.
Για να κάνετε μία μεγέθυνση σε μία άποψη ώστε να εμφανίζεται με την ορισθείσα κλίμακα, επιλέξτε Άποψη > Zoom > Σχέδιο υπό Κλίμακα αφού ορίσετε την κλίμακα.
Σχέδιο υπό Κλίμακα είναι εκείνο που αντιστοιχεί στην τιμή 100%.
Το 2D Σύμβολο μερικών GDL Αντικειμένων μπορεί να οριστεί να είναι ευαίσθητο στην τρέχουσα κλίμακα: το σύμβολο διαφέρει ανάλογα με την τρέχουσα κλίμακα.
Στοιχεία Υπό Κλίμακα (Διαστάσεις Μοντέλου) - Στοιχεία Ανεξάρτητα Κλίμακας (Διαστάσεις Χαρτιού)
Τα Υπό Κλίμακα στοιχεία (Διαστάσεις Μοντέλου) κλιμακώνονται μαζί με το μοντέλο, οποτεδήποτε αλλάζετε την κλίμακα της μελέτης. Στα στοιχεία που ακολουθούν την κλίμακα περιλαμβάνονται όλα τα κατασκευαστικά στοιχεία όπως τοίχοι, αντικείμενα, πλάκες, κλπ.
Τα Ανεξάρτητα Κλίμακας στοιχεία (Διαστάσεις Χαρτιού) εκτυπώνονται ή εμφανίζονται στην οθόνη με τα μεγέθη (σταθερά) που έχετε καθορίσει, ανεξάρτητα από την επιλεγμένη κλίμακα της Μελέτης. Σε στοιχεία που πρέπει να έχουν κάποιο σταθερό μέγεθος όπως διαστάσεις και βέλη, μπορείτε να καθορίσετε το μέγεθός τους σε points ή χιλιοστά.
Υπό Κλίμακα (Διαστάσεις Μοντέλου) ή Ανεξάρτητα Κλίμακας (Διαστάσεις Χαρτιού): Τα ακόλουθα στοιχεία μπορούν να είναι είτε υπό κλίμακα (διαστάσεις μοντέλου-κλιμάκωση με το σχέδιο), είτε ανεξάρτητα κλίμακας (διαστάσεις χαρτιού-σταθερά):
•Μπλοκ Κειμένου που δημιουργήθηκαν με το εργαλείο Κείμενο: Επιλέξτε Διαστάσεις Μοντέλου ή Χαρτιού
Δείτε: Ρυθμίσεις Εργαλείου Κείμενο.
•Γραμμές (διακεκομμένες και συμβόλου): Επιλέξτε Διαστάσεις Μοντέλου ή Χαρτιού.
Δείτε: Γραμμές.
•Ράστερ (διανυσματικά, συμβόλου και εικόνας): Επιλέξτε Διαστάσεις Μοντέλου ή Χαρτιού.
Δείτε: Δημιουργία ή Επεξεργασία Ράστερ Εικόνας.
Ορισμός Ξεχωριστής Κλίμακας Εκτύπωσης για 2D Έγγραφο
Οι επιλογές στο τμήμα Κλίμακα, στους διαλόγους Εκτύπωση 2D Εγγράφου και Πλοτάρισμα 2D Εγγράφου (μενού Αρχείο), σας επιτρέπουν να ορίζετε μία Ειδική κλίμακα εκτύπωσης κάθε φορά που εκτυπώνετε ή πλοτάρετε την εργασία σας από μία Κάτοψη ή κάποιο άλλο 2D παράθυρο.
Με τις επιλογές του pop-up Κείμενο και Σημάδια, επιτυγχάνετε την αυξομείωση των κειμένων και των σημαδιών με κάθε αλλαγή της κλίμακας ή τη διατήρησή τους σε ένα σταθερό μέγεθος (χαρτιού).
Δείτε: Εκτύπωση 2D Εγγράφου και Πλοτάρισμα 2D Εγγράφου.
Κλίμακα Σχεδίου

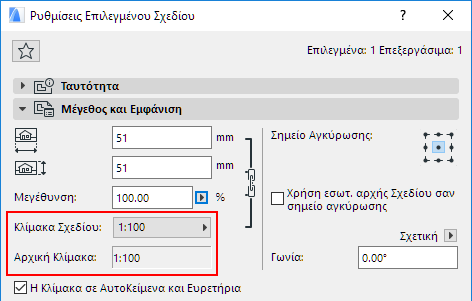

Σχέδια βασισμένα σε μία άποψη Archicad έχουν μία Κλίμακα Σχεδίου. Εξ ορισμού, αυτή η Κλίμακα Σχεδίου είναι η ίδια με την Αρχική Κλίμακα (η κλίμακα της πηγαίας άποψης του Σχεδίου), αλλά μπορείτε να προσαρμόζετε την Κλίμακα Σχεδίου στις Ρυθμίσεις Σχεδίου.
Δείτε: Ρυθμίσεις Σχεδίου.
Η εξειδίκευση της κλίμακας Σχεδίου δεν επηρεάζει την κλίμακα των αντικειμένων μέσα στο σχέδιο. Ισοδυναμεί με μία γραφική αλλαγή μεγέθους του Σχεδίου, όπως είναι η μεγέθυνση ενός εγγράφου με ένα φωτοτυπικό μηχάνημα.
