Elementy biblioteczne kompatybilne z instalacją
Części biblioteczne zgodne z MEP (inteligentnymi połączeniami do stosowania w kanałach, rurach i systemach okablowania) można znaleźć w:
•Bibliotece instalacji
•standardowej Bibliotece Archicada
•Uniwersalnej bibliotece instalacji na portalu
Patrz Uniwersalna biblioteka instalacji.

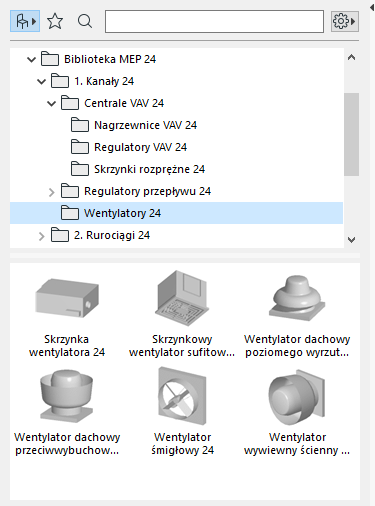

Biblioteka instalacji
Biblioteka instalacji zawiera specjalnie skonfigurowane elementy instalacji.
Często używane elementy instalacji:
•Element prosty, np. kanał o takiej samej geometrii na obu końcach. Przykłady: Narzędzie Kanał, Narzędzie Rura oraz Narzędzie Prowadnik przewodów.
•Łuk. Niektóre łuki wstawiane są automatycznie podczas wytyczania lub w wyniku edycji elementów instalacji.
•Redukcja. To prosty segment o nierównej geometrii na obu zakończeniach. Redukcje służą do łączenia dwóch elementów instalacji o różnej szerokości/wysokości/kształcie.
•Łącznik. Obejmuje Trójnik, Rozgałęźnik i Odgałęźnik.
•Zakończenie - np. nawiewnik sufitowy, kratka lub instalacja tryskaczowa umieszczona na końcu rury lub kanału. Zakończenie posiada tylko jeden port połączeniowy.
•Element przewodowy, np. zawór lub filtr umieszczony wewnątrz trasy. Elementy przewodowe to elementy proste, otwarte na obu końcach.
•Osprzęt - np. piec posiadający jeden lub kilka portów. Jeden element Osprzętu jest zazwyczaj przypisany do kilku systemów instalacji (np. ogrzewanie, wywiew powietrza) i podłączony jest do kilku typów elementów instalacji (rury, kanały).
Obiekty w bibliotece Archicada kompatybilne z instalacją

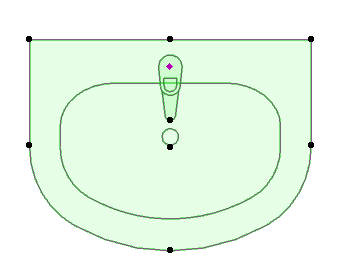

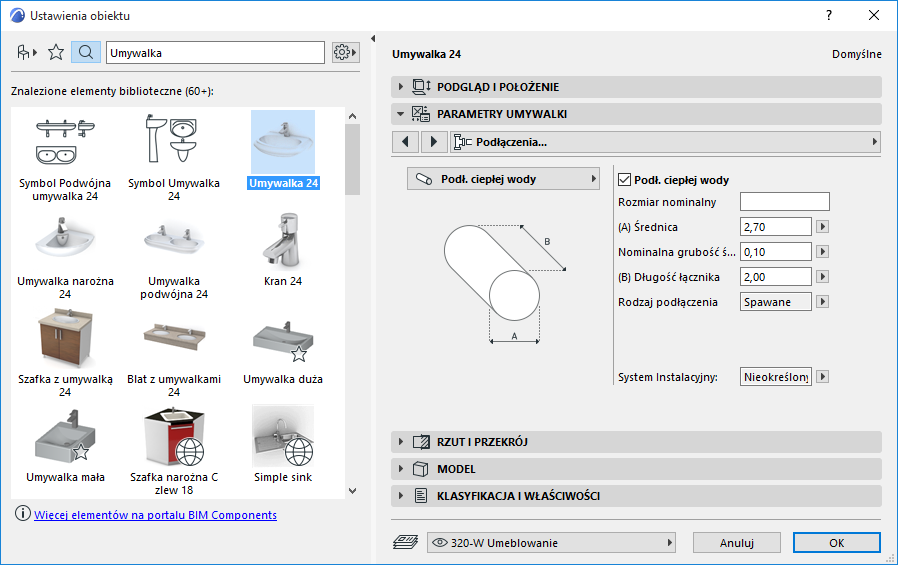

Wiele elementów znanych użytkownikowi z biblioteki Archicada, takich jak ta umywalka, zawiera własne ustawienia instalacji, pozwalające podłączyć je do elementów na trasie instalacji:

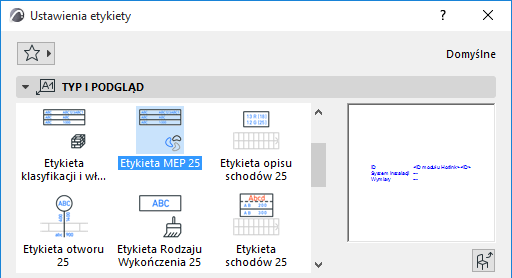

Etykieta MEP

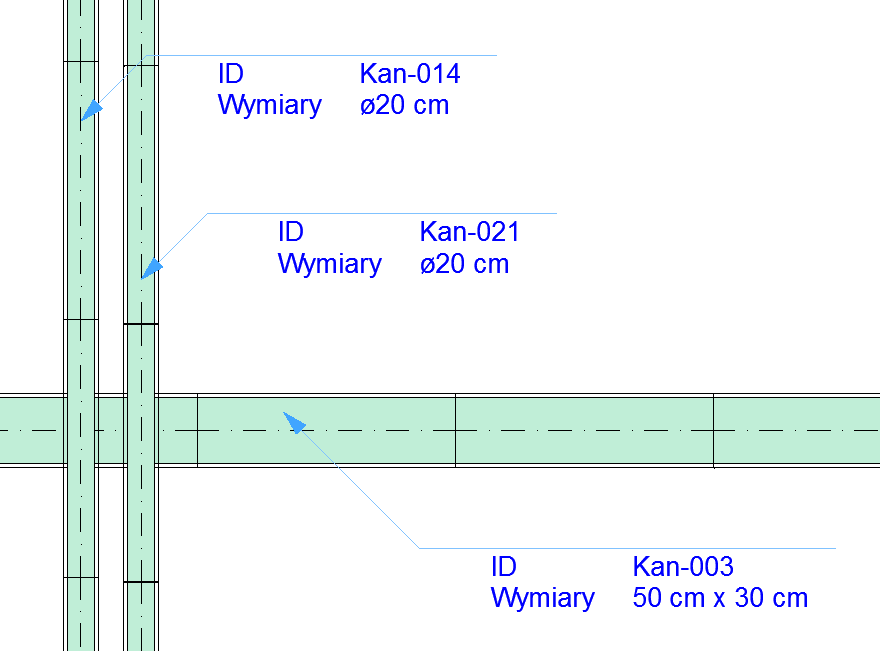

Użyj tej etykiety, by w prosty sposób wyświetlać dane elementów związanych z MEP, takie jak system MEP lub średnica kanału.
Etykieta nachylenia MEP

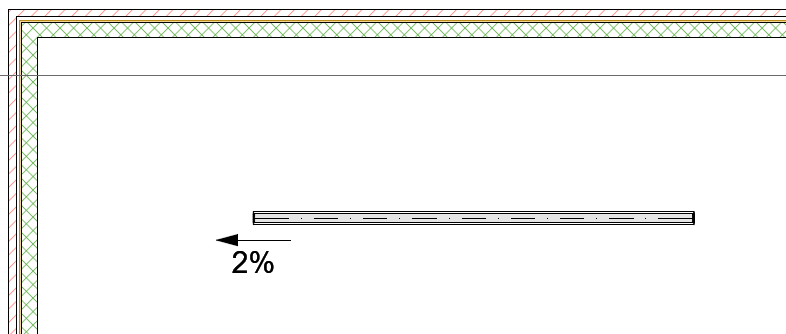

Etykieta nachylenia MEP służy do wyświetlania wartości nachylenia na wytyczonych elementach trasy MEP.
Działa tylko w przypadku wytyczonych elementów trasy MEP (z wyjątkiem kolan i kanałów elastycznych).
Wyświetl porty połączeniowe instalacji
1.Przejdź do menu Dokument > Reprezentacja modelu > Określ widok modelu
2.Otwórz panel Różne ustawienia dla elementów bibliotecznych

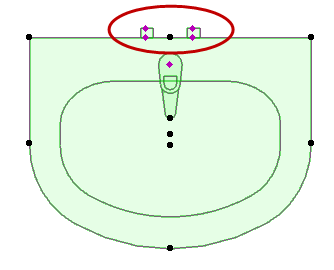

3.Aktywuj Opcje widoku modelu, aby zobaczyć Połączenia instalacji obiektów.
Opcje reprezentacji modelu: Pokaż lub ukryj połączenia w elementach bibliotecznych
Zobacz także Typ elementu obiektów kompatybilnych z instalacjami: Obiekt czy Osprzęt?.
