Ustawienia elementów instalacji

Elementy biblioteczne kompatybilne z instalacją (z inteligentnymi połączeniami do kanałów, rur i systemów oprzewodowania) można odnaleźć w bibliotece instalacji oraz w zwykłej bibliotece Archicada. Obie biblioteki wczytywane są automatycznie w ramach domyślnego wzorca Archicada

Ustawienia narzędzia Element instalacji są analogiczne do ustawień Obiektów Archicada.

Zobacz także Elementy biblioteczne kompatybilne z instalacją.

Wyświetlanie elementów instalacji na kondygnacjach

Użyj ustawienia “Pokaż na kondygnacji” (panel Rzut i Przekrój).

Domyślną opcją dla wszystkich elementów instalacji jest “Wszystkich”.

Proste segmenty wyświetlone są jako docięte na przeciętych kondygnacjach.

inne (inne niż proste) elementy instalacji, które przecinają kondygnacje, nie mają widoku przecięcia - są pokazane albo na jednej kondygnacji, albo na drugiej.

Panel Zmiany parametrów instalacji

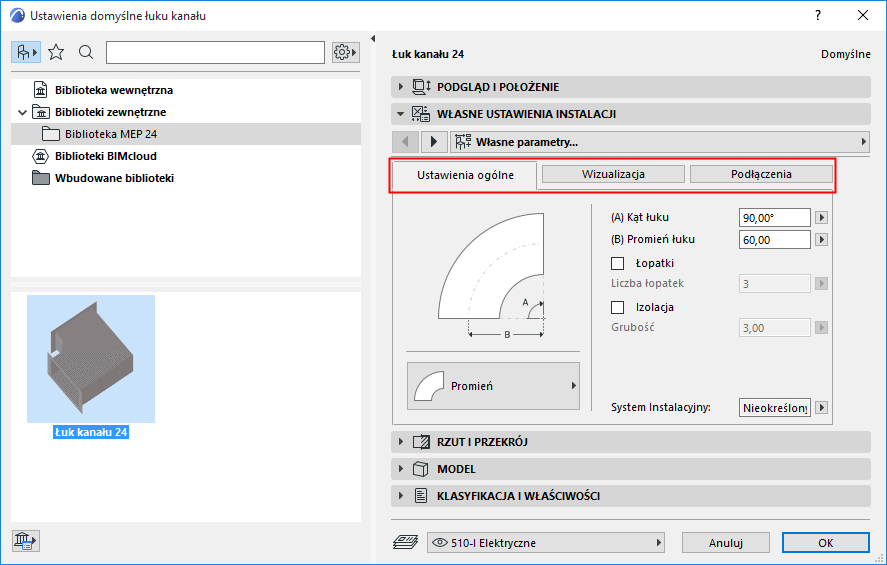

Panel ten, zależnie od obiektu instalacji, zawiera dwie lub trzy zakładki: Ustawienia ogólne, Wizualizacja i Ustawienia połączeń.


Ustawienia ogólne (Ustawienia własne elementów instalacji)

Wprowadź podstawową geometrię obiektu instalacji (np. Długość kanału).

W przypadku niektórych obiektów instalacji zakres możliwych wartości jest zależny od innych wartości.

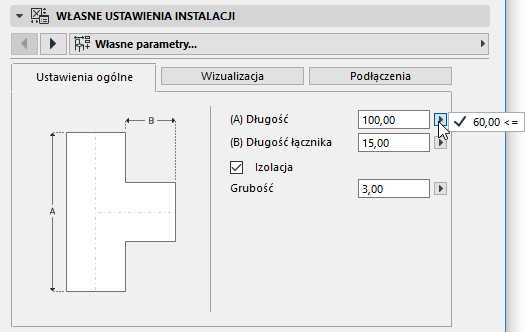

Na przykład, Długość trójnika kanału (konfigurowana w zakładce Ustawieniach ogólnych) nie może być mniejsza niż szerokość złącza trójdrożnego, które od niego odchodzi (określana w zakładce Podłączenia).


Promień gięcia

Dla elementów typu Łuk. Podczas Wytyczania można użyć tej wartości domyślnej (“jak w ustawieniach elementu”). (Zobacz Promień łuku (Opcje wytyczania).

Izolacja

Zaznacz to pole, jeśli do zewnętrznej powierzchni elementu chcesz dodać warstwę izolacji. Następnie w poniższym polu wprowadź Grubość izolacji.

System Instalacji

Zobacz Przypisz System instalacji w Ustawieniach narzędzia.

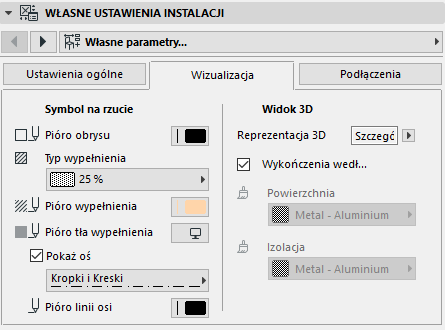

Zakładka wizualizacja (Ustawienia własne elementów instalacji)

Przypisz własne parametry dla Symbolu planu i Widoku 3D.

Te niestandardowe parametry zastępują atrybuty Systemu MEP przypisane do tego elementu.


Jeśli w tym miejscu zmieniona została definicja wykończenia, definicja systemu instalacji zastosowana do elementu instalacji zmieni się na “Niezdefiniowaną.”

Aby przywrócić wykończenie określone w systemie instalacji:

1.Przejdź do opcji systemu instalacji (w zakładce Ogólne lub Połączenia): aktualnie ustawiono “Niezdefiniowaną.”

2.Wybierz określony system instalacji

3.Wróć do zakładki Wizualizacja

4.w tym celu należy zaznaczyć pole Użyj wykończeń systemu.

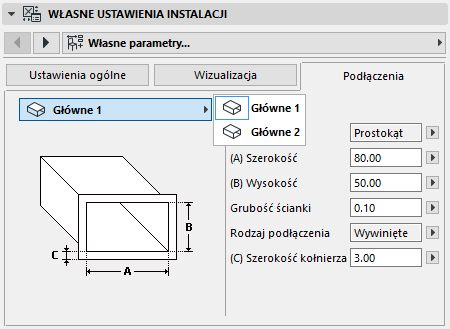

Zakładka połączenia (Ustawienia własne elementów instalacji)

Ustaw parametry dla każdego portu połączeniowego.

Użyj listy rozwijanej, aby przełączać się między połączeniami (jeśli jest ich więcej niż jedno) i edytować każde z nich osobno.


Podgląd obiektu Symbol 2D w panelu Podgląd i pozycjonowanie pozwala dowiedzieć się, które połączenie jest edytowane.


Grubość ściany

To grubość ściany elementu instalacji.

Typ podłączenia

Wybierz odpowiedni typ podłączenia. Przykładowo, podłączenie elementu kanału może być proste lub wywinięte.

System Instalacji

zobacz Przypisz system instalacji każdemu połączeniu elementów
