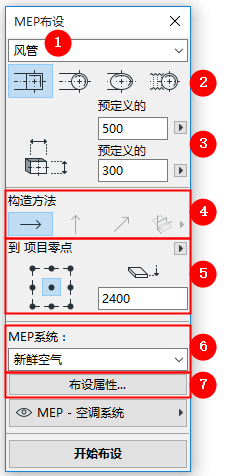

在MEP佈設的彈出式小面板 (視窗 > 彈出式小面板 > MEP佈設)上設定想要的選項。
注意：如果需要，您可以在佈設時更改這些選項。
1。選擇暖通管道，給排水管道或者電纜。
2。為佈設元素選擇橫截面幾何形狀：矩形，圓形，橢圓形或（僅暖通管道）柔性。
3。輸入橫截面的直徑或高度/寬度值。
–從彈出視窗中輸入預定義的值，或選擇“自定義”以鍵入任何自定義值。
–“MEP個性設定”中可以編輯預定義尺寸的列表以及描述。(選項 > 專案個性設定 > MEP個性設定).

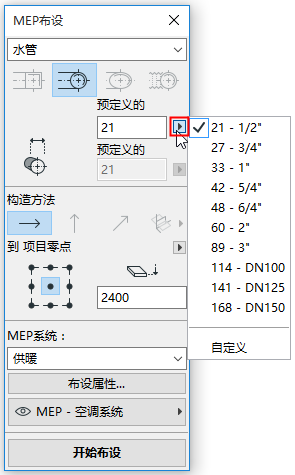

選擇預定義給排水管道直徑
4。構造方法：預設情況下，所有新線路都被設定為“恆定標高”。（見佈設過程中變換標高。） 開始佈設後，您可以更改標高。
5。參考線位置/標高：從九個點中選擇一個代表參考線。該參考線僅在“佈設”期間具有相關性，用來指示所放置元素的定位點。

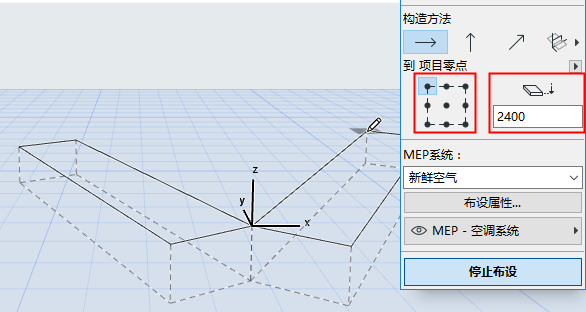

在此圖像中，參考線沿管道的左上角延伸。
6。為此次佈設操作選擇一個 MEP 系統 屬性。
7。根據需要調整其他佈設選項。（見佈設選項。）
8。選擇一個 圖層 放置佈設元素。
