佈設流程

1。點擊MEP佈設面板底部的開始佈設。

註釋：請確保自動建組功能（編輯>建組>自動建組）已關閉。

2。與聚合線輸入一樣，在活動視窗中單擊並拖動，然後繼續單擊以在佈線上放置其他分段。

–啟動的工具會自動切換到相關的“直線段”型工具（暖通管道，給排水管道或電纜盤），具體取決於在“佈設的彈出式小面板”頂部選擇的工具類型。

–彎頭會被自動放置。彎曲的半徑基於佈設時的選擇（彎曲工具的元素設定所定義的彎曲半徑，或者所選給排水管道/暖通管道橫截面所預定義的彎曲半徑。(見彎曲半徑（佈設選項）。)

–按迴車鍵刪除最後放置的分段。即使您已經完成了佈設，也可以這樣操作。

–不用擔心佈設期間的暖通管道/給排水管道分段長度。完成佈設後，分段將根據“暖通管道/給排水管道分段長度限制”定義自動分割為暖通管道/給排水管道分段(選項 > 專案個性設定 > MEP個性設定)

–佈設期間顯示的輔助線對應於標準彎頭角度（在MEP專案個性設定中定義）。

3。為完成佈設，請完成以下任一操作:

–雙擊

–點擊佈設的彈出式小面板底部的完成佈設。

–點擊現有MEP元素的連接端口

從直線MEP元素開始佈設

1。在MEP佈設面板點擊開始佈設。

2。單擊已放置的MEP元素的連接端口

3。根據需要單擊以進行佈設操作。

–新放置的MEP元素將使用點擊選中的連接端口的參數（元素類型，MEP系統，形狀，標高）並覆蓋佈設的彈出式小面板的當前參數。

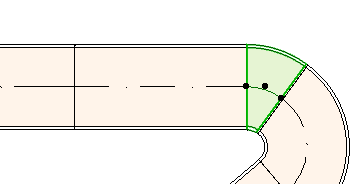

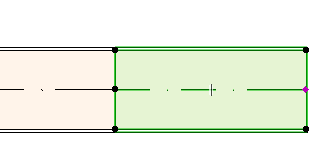

–直線段的連接端口是可編輯的（顯示為鑽石型熱點）。這意味著你在佈設中有急轉彎，起初的直線段可以自動變短以適應彎曲。

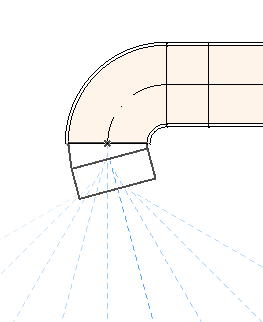

從非直線MEP元素開始佈設（例如彎頭，連接點，端頭）

這些連接端口具有固定的幾何形狀。你不能以截取現有MEP元素的角度放置新的佈設元素。
