Créer un poteau de plusieurs segments
Définissez un poteau de plusieurs segments en plaçant entre eux un composant "jonction" configurable.
Pour créer les segments de poteau, utilisez soit le dialogue de paramétrage, soit les interactions graphiques. Les deux méthodes sont décrites dans ce qui suit.
Remarques :
–Chaque segment possède ses propres réglages de Classification et de Propriété, ainsi que son propre ID d'élément. Toutefois, les définitions de Catégorie (par ex. l'Etat de rénovation) sont héritées de l'élément entier.
–Les fonctions Chercher & Sélectionner, Etiquettes, Zone Informations et les champs de la Nomenclature interactive d'éléments peuvent utiliser des données spécifiques aux segments
Utiliser Options Poteau

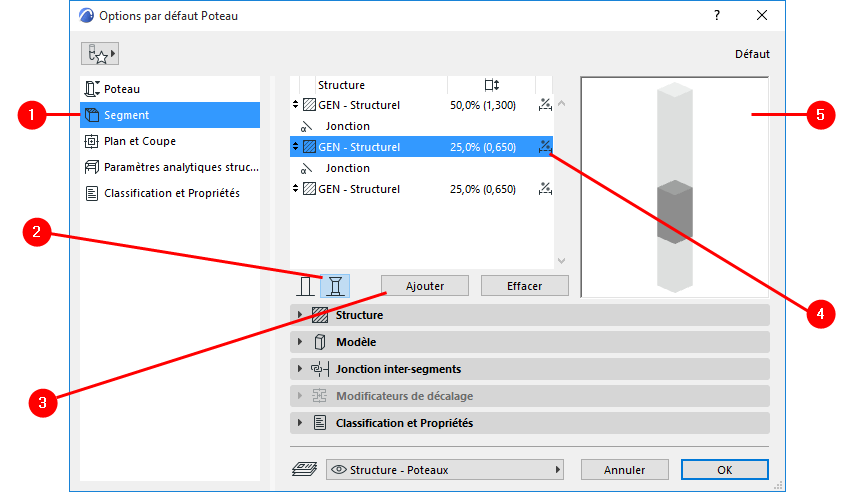

1.Ouvrez le dialogue Options Poteau et allez à la page Segment.
2.Cliquez sur l'icône du poteau à segments multiples.
3.Cliquez sur Ajouter pour ajouter autant de segments que nécessaire.
–Un composant “jonction” est automatiquement ajouté entre segments.
4.Visualisez la liste de structure pour voir les segments et les jonctions. Sélectionnez un ou plusieurs composants pour les éditer.
5.Visualisez l'aperçu. Le segment actuellement sélectionné dans la liste est mis en surbrillance.
Poteau à segments multiples
Création graphique

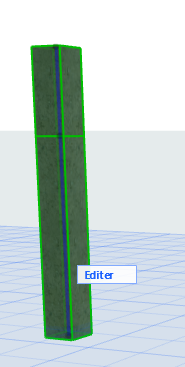

1.Sélectionnez un Poteau dans la Fenêtre 3D.

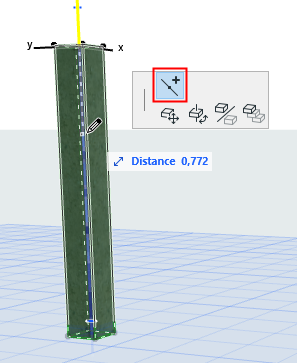

2.Dans la palette contextuelle de l'axe du poteau, choisissez Diviser segment.
3.Cliquez n'importe où sur l'axe du poteau : le poteau sera divisé en segments à ce point. Répétez l'opération pour créer autant de segments que nécessaire.
•Pour éditer les segments individuellement et graphiquement, vous pouvez utiliser le mode d'édition.
Voir Mode d'édition pour les poteaux de plusieurs segments.
•Pour définir les attributs de chaque segment, utilisez le dialogue de paramétrage.
