Créer une poutre de plusieurs segments
Définissez une poutre de plusieurs segments en plaçant entre eux un composant "jonction" configurable.
Pour créer les segments de poutre, utilisez soit le dialogue de paramétrage, soit les interactions graphiques. Les deux méthodes sont décrites dans ce qui suit.
Remarques :
–Chaque segment possède ses propres réglages de Classification et de Propriété, ainsi que son propre ID d'élément. Toutefois, les définitions de Catégorie (par ex. l'Etat de rénovation) sont héritées de l'élément entier.
–Les fonctions Chercher & Sélectionner, Etiquettes, Zone Informations, les champs de la Nomenclature interactive d'éléments et Cotations/Etiquettes peuvent utiliser des données spécifiques aux segments
Utilser Options Poutre

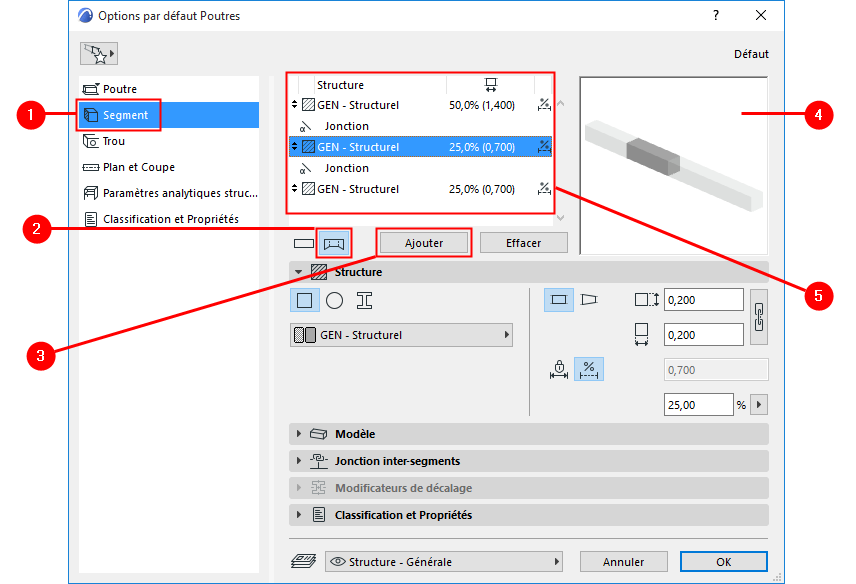

1.Ouvrez le dialogue Options Poutre et allez à la page Segment.
2.Cliquez sur l'icône de la poutre à segments multiples.
3.Cliquez sur Ajouter pour ajouter autant de segments que nécessaire.
–Un composant “jonction” est automatiquement ajouté entre segments.
4.Visualisez la liste de structure pour voir les segments et les jonctions. Sélectionnez un ou plusieurs composants pour les éditer.
5.Visualisez l'aperçu. Le segment actuellement sélectionné dans la liste est mis en surbrillance.
Poutre à segments multiples
Création graphique
1.Sélectionnez une poutre dans la Fenêtre 3D.

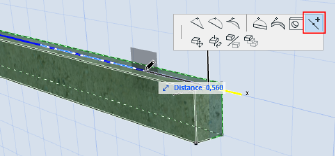

2.Dans la palette contextuelle de l'axe de la poutre, choisissez Diviser segment.

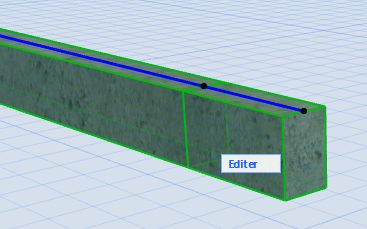

3.Cliquez n'importe où sur l'axe de la poutre : la poutre sera divisée en segments à ce point. Répétez l'opération pour créer autant de segments que nécessaire.
•Vous pouvez ajuster la longueur des segments graphiquement en agissant sur les jonctions :
Voir Rotation angle de jonction.
•Pour éditer les segments individuellement et graphiquement, vous pouvez utiliser le mode d'édition.
Voir Mode d'édition pour les poteaux de plusieurs segments.
•Pour définir les attributs de chaque segment, utilisez le dialogue de paramétrage.
