Nyomvonalbeli elem elhelyezése

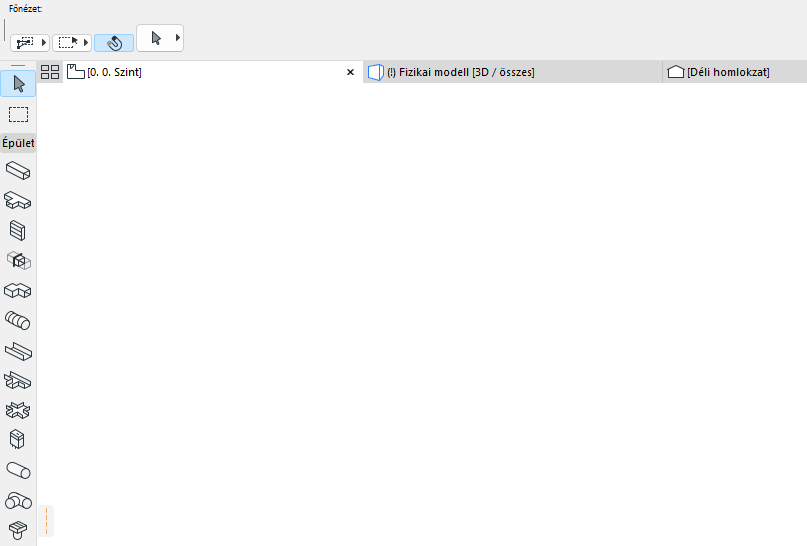

1.Aktiváljon egy vonalvezetéshez használható eszközt az eszköztárból: Csatornaelvezetés, Kábelcsatorna-elvezetés vagy Csőelvezetés.

2.Alaprajzon vagy 3D ablakban: Kattintson többször a nyomvonal szakaszainak és csomópontjainak meghatározásához.

•Minden kattintás egy csomópontnak felel meg, amely összeköti a szomszédos szakaszokat.

•A referenciavonal az útvonalelem közepén van

•Az utoljára elhelyezett szakasz törléséhez nyomja meg a Backspace billentyűt.

3.Az elvezetés befejezéséhez kattintson még egyszer az utolsó szakasz végére.

Az eredmény egyetlen nyomvonal elem.

A könyökök és átmenetek automatikusan jönnek létre mindegyik csomópontnál.

Amikor egy nyomvonal elemet egy lezáráson, kiegészítőn vagy szerelvényen fejez be, használja a felfelé és lefelé mutató nyílbillentyűket, hogy segítsen megtalálni a megfelelő lehetőségeket az útvonal összekapcsolására. (Lásd Lezárás, Kiegészítő vagy Szerelvény lehelyezése)

Az adott nyomvonalon haladó anyag (pl. víz, levegő) áramlása minden esetben folyamatos.

Vonalvezetési paraméter módosítása menet közben

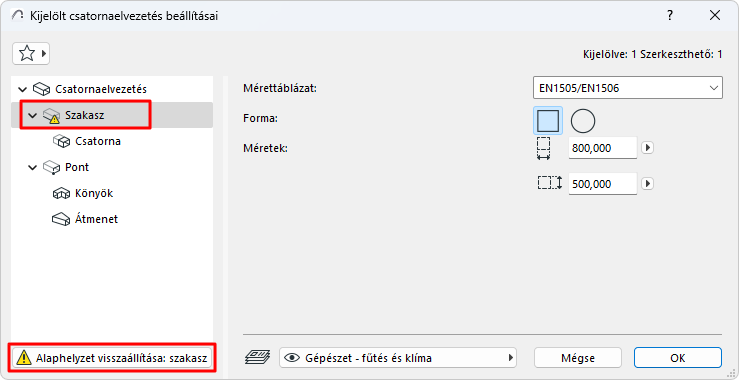

Ha hozzákezdett a nyomvonal elhelyezéséhez, a keresztmetszet módosítható a Követőben.

Mivel megváltoztatta a szakasz alapértelmezett paraméterértékét, az a beállítások párbeszédpanelen „egyéni” értékként jelenik meg.

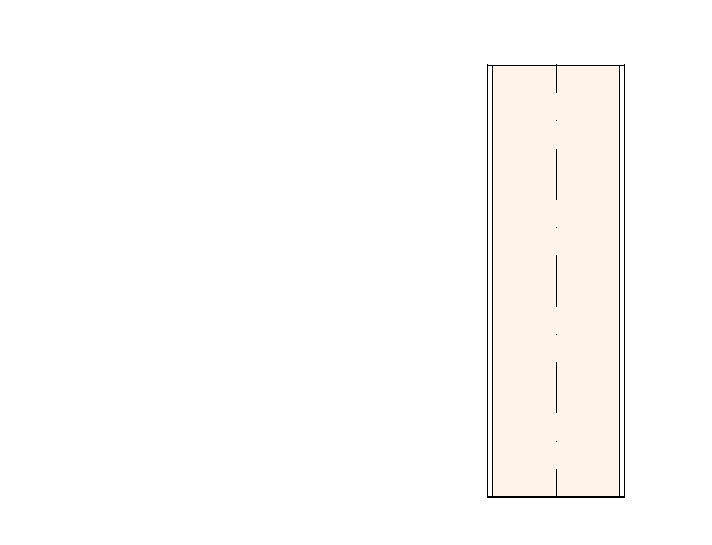

Elágazás hozzáadása a nyomvonalhoz

A nyomvonal bármelyik eleméhez hozzáadható elágazás. A program automatikusan hozzáadja az elágazási csomópontot.

Az elágazás létrehozása után az eredeti nyomvonalból több nyomvonal lesz.

Nyomvonalak egyesítése

A nyomvonalak egyesülnek, ha:

•Az egyik nyomvonal záró csomópontja egy másik nyomvonal záró csomópontjához csatlakozik

•Töröl egy ágat (a megmaradt nyomvonalak egyesülnek)

Egy ágvégcsomópontot áthelyezünk, és így a korábbi ágat leválasztjuk.

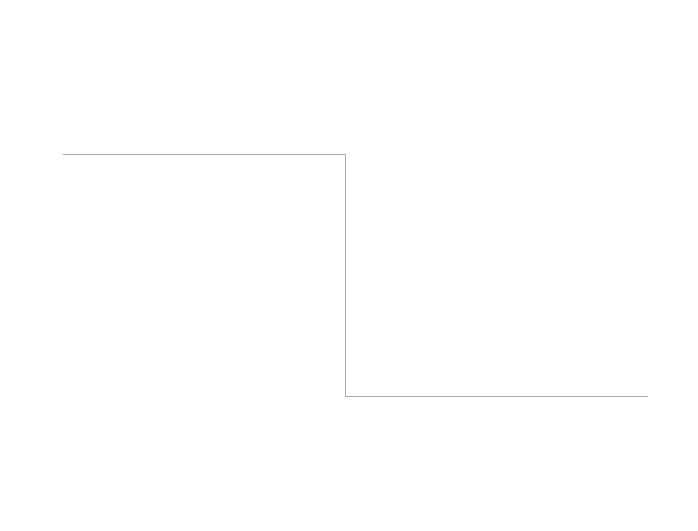

Útvonal lehelyezése varázspálcával

Használja a Varázspálca eszközt a nyomvonal egy kattintással történő elhelyezéséhez egy meglévő sokszögvonal vagy poligon alapján.

1.Rajzoljon egy vonalat vagy sokszögvonalat.

2.Válasszon egy Épületgépészeti eszközt (csatorna, cső vagy kábelcsatorna).

3.A Varázspálca aktiválásához nyomja meg a szóköz billentyűt, majd kattintson a sokszögvonalra vagy a poligonra.

Rugalmas csatorna

Ezzel az eszközzel, a görbe típusú bevitel segítségével egyszerűen létrehozható hajlított geometria. Kattintson egy meglévő nyomvonal csatlakozási pontjához annak csatlakoztatásához, vagy kattintson duplán a bevitel befejezéséhez.

A rugalmas csatorna végeire nem kerül átmenet, valamint a nyomvonalon lévő különböző méretű csatlakozásokat meg kell szüntetni.

A rugalmas csatornákra vonatkozó szerkesztési parancsokat lásd: Nyomvonal grafikus szerkesztése.
