Un Sistema MEP è un insieme salvato di retini, linee e superfici utilizzate per visualizzare i percorsi MEP e gli elementi della Libreria MEP.
I Sistemi MEP sono attributi del progetto Archicad.
•A ciascun percorso è assegnato un Sistema MEP nella parte superiore della finestra Impostazioni Percorso. Vedere Impostazioni Percorso - pagina principale.
•Assegna il Sistema MEP a Terminale, Accessorio e Attrezzatura nella pagina delle schede Oggetti MEP compatibili nella Libreria Archicad.

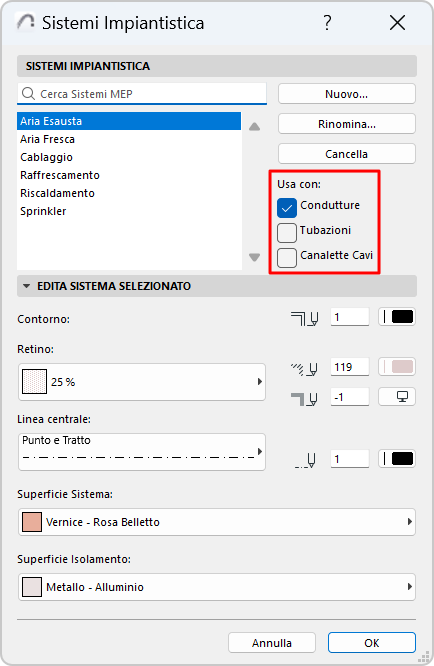

Definire o Modificare l’Attributo Sistemi MEP
Definire o modificare i Sistemi MEP su
•Design > Sistemi MEP
•Opzioni > Attributi elemento > Sistemi MEP
(o usare la scorciatoia Sistemi MEP della barra strumenti Ingegneria MEP).
Utilizzare o modificare i Sistemi MEP predefiniti o crearne di nuovi.
Usa con: Selezionare uno o più tipi di Percorso che dovranno utilizzare questo Sistema MEP:
•Condutture
•Tubazioni
•Canalette Cavi
In base a questa definizione di Usa con, i Sistemi MEP sono disponibili per il tipo di elemento Percorso corrispondente, nella parte superiore della finestra di dialogo Impostazioni Percorso.
Modifica degli attributi del Sistema MEP
Utilizzare i controlli per impostare retini, linee e superfici per il Sistema MEP corrente.
