Impostazioni Percorso

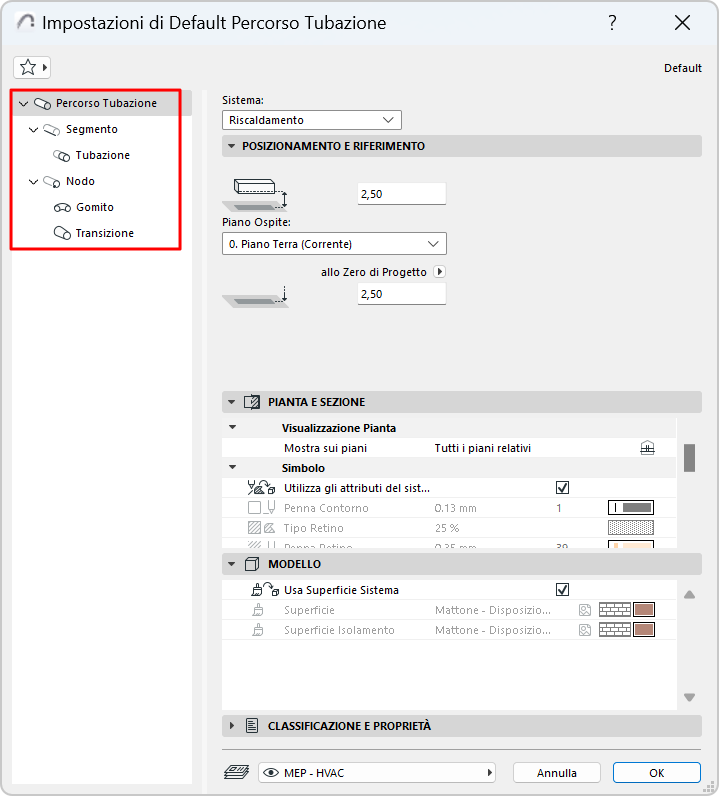

Ogni Percorso MEP - Percorso di Condotto, Percorso di Canaletta e Percorso di Tubazione - è costituito da una gerarchia di elementi del Percorso principale e dai suoi sottoelementi: segmenti e nodi.

Ciascuna delle finestre di dialogo delle impostazioni di percorso riflette questa gerarchia. Utilizzare le pagine delle impostazioni per impostare le opzioni di default per l'elemento Percorso e i suoi sottoelementi.

Impostazioni Percorso - pagina principale

Impostazioni di visualizzazione: Pianta e Sezione, Visualizzazione Modello

Impostazioni Segmento

Impostazioni Nodo

Impostazioni Elemento MEP (Conduttura, Canaletta, Tubazione, Gomito, Transizione)


Come per altri strumenti simili di Archicad (ad esempio Parapetto), è possibile personalizzare ogni particolare sottoelemento. Una volta che un'impostazione è stata personalizzata e non è più quella predefinita, la finestra di dialogo avvisa che è in vigore un'impostazione personalizzata.

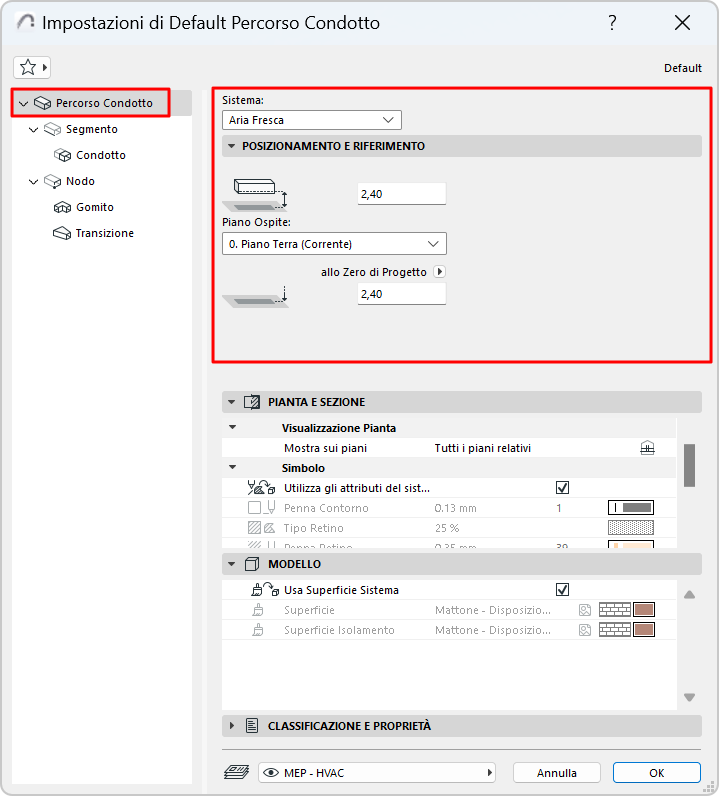

Impostazioni Percorso - pagina principale

1.Aprire le impostazioni predefinite dello Strumento Percorso

2.Nella pagina principale delle impostazioni del Percorso, scegliere un Sistema. Il Sistema MEP definisce l'aspetto del Percorso in 2D e 3D. Vedere Sistemi MEP.


3.Impostare il Posizionamento e il Riferimento dell'elemento Percorso:

Piano ospite e relativo Offset rispetto al livello di quel piano

Offset inferiore al Livello di Riferimento scelto

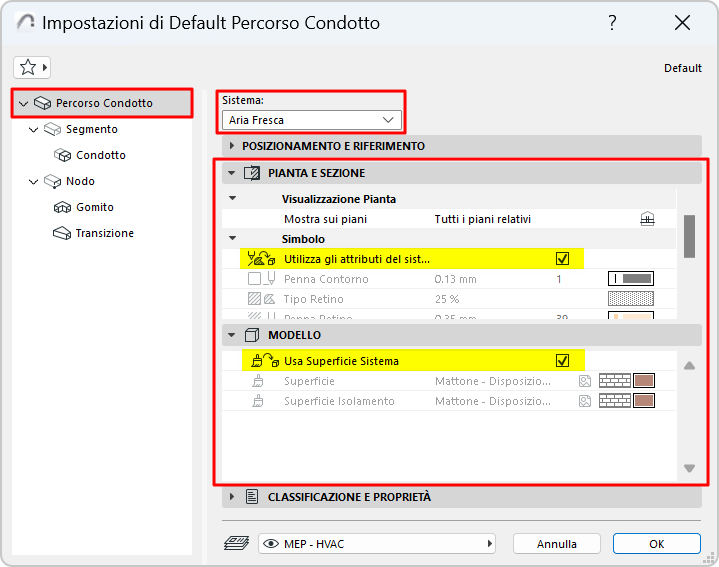

Impostazioni di visualizzazione: Pianta e Sezione, Visualizzazione Modello

L'intero elemento Percorso ha un aspetto uniforme: non è possibile personalizzare l'aspetto di particolari sottoelementi.

Mostra sui piani: scegliere su quali piani deve essere visualizzato il Percorso MEP. L'opzione predefinita per tutti gli elementi del MEP è "Tutti i piani relativi".

I segmenti dritti vengono visualizzati come tagliati sui piani intersecati

Gli altri elementi (non diritto) MEP che intersecano i piani non hanno visualizzazioni in sezione e sono visualizzati su uno solo dei due piani.

Retini, Linee e Superfici: per impostazione predefinita, il Percorso utilizza gli attributi del Sistema selezionato nella parte superiore della finestra di dialogo. La casella "Usa Attributi Modello" (sia per Pianta/Sezione che per Modello) è selezionata per impostazione predefinita:


Per sovrascrivere gli attributi del Sistema MEP per questo Percorso: deselezionare "Usa attributi/superfici di sistema" per attivare i controlli locali e ignorare le impostazioni di sistema.

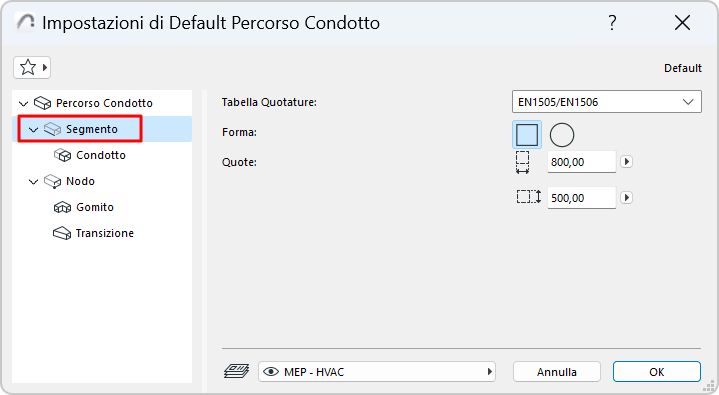

Impostazioni Segmento


Scegliere una Tabella dimensionale.

Nota: definire le tabelle in: Preferenze Percorso.

(Solo Conduttura:) Scegliere una sezione trasversale: Rettangolare o Circolare.

Immettere le quote della sezione trasversale.

Nota: è possibile personalizzare la sezione trasversale di qualsiasi segmento durante l'immissione: vedere Modifica al volo dei parametri del Percorso.

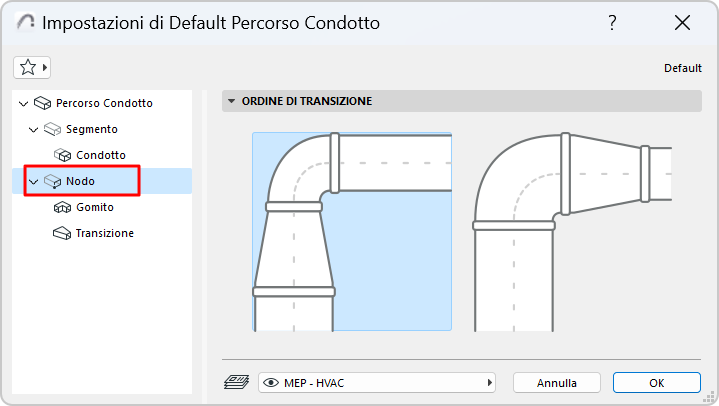

Impostazioni Nodo

Imposta l'ordine degli elementi di Transizione a gomito nel nodo.


Criteri di Progettazione

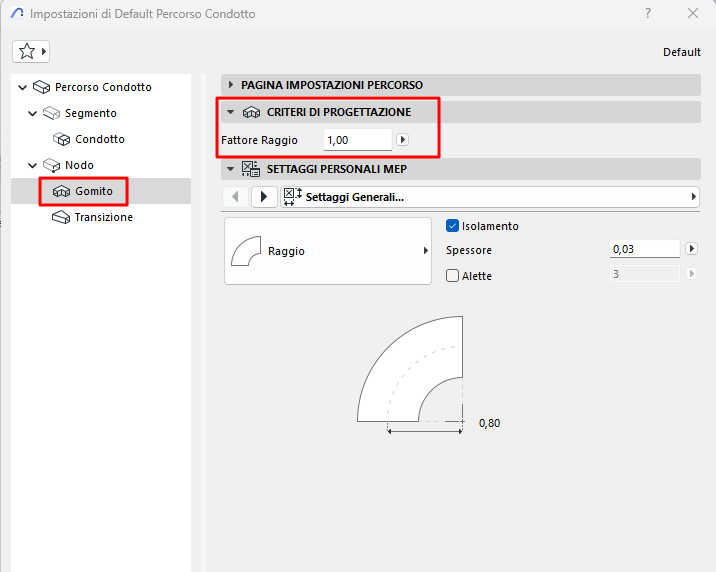

Fattore Raggio (Gomito)

Definisce il raggio del gomito in base a questo valore (minimo: 0,6)

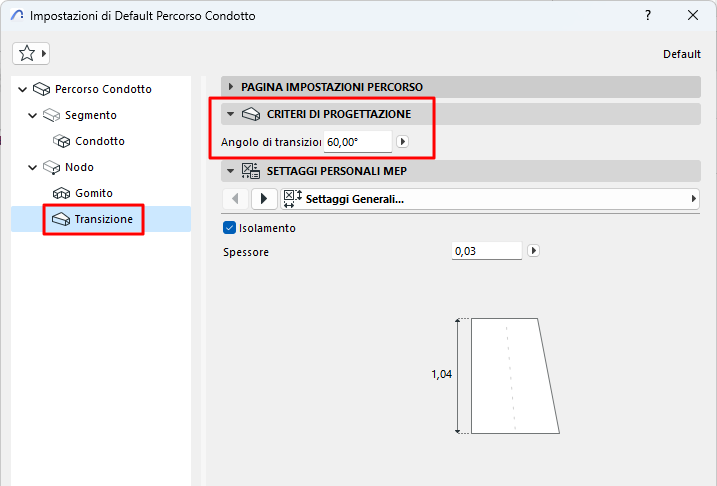

 Angolo di transizione (Transizione)

Calcola la lunghezza di una transizione in base a questo angolo: maggiore è il delta tra le due porte di connessione, più lunga è la transizione.

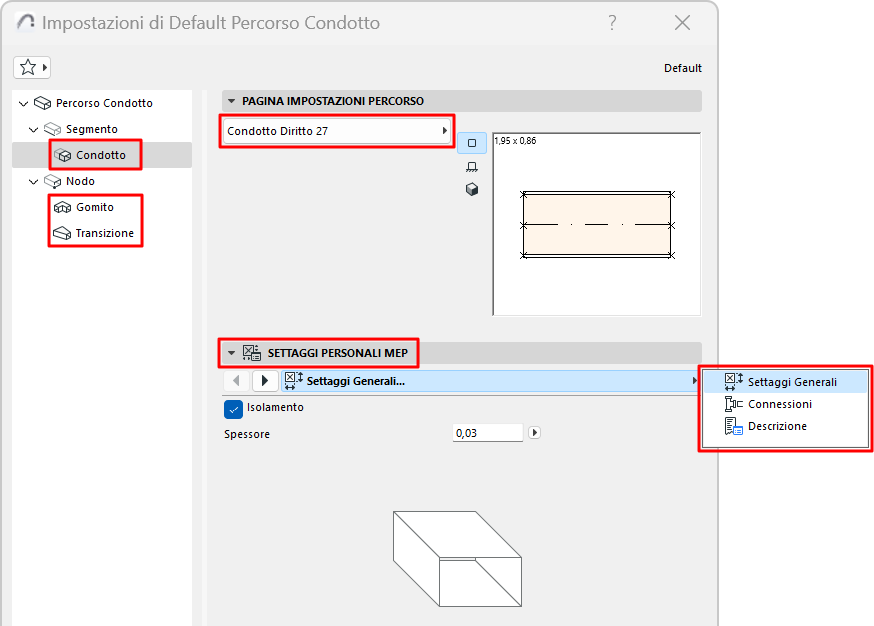

Impostazioni Elemento MEP (Conduttura, Canaletta, Tubazione, Gomito, Transizione)

Scegliere l'elemento MEP per i segmenti o le parti dei Nodi di questo Percorso

Configurare le impostazioni personalizzate nel pannello in basso. (Le impostazioni disponibili variano a seconda dell'Elemento MEP)


Impostazioni Generali

Isolamento

Selezionarlo per aggiungere uno strato isolante alla superficie esterna dell'elemento. Quindi immettere il valore dello Spessore dell'isolamento.

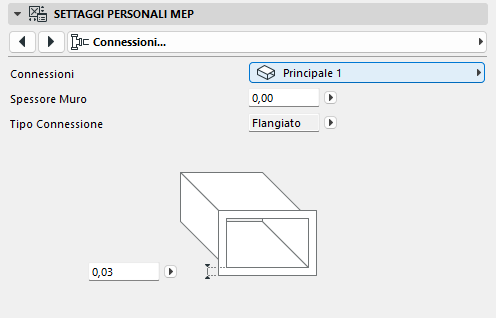

Connessioni

Impostare i parametri per le porte di connessione.


Spessore Muro

Spessore della parete dell'elemento MEP.

Tipo di Connessione

Scegliere il tipo appropriato (ad es. Flangiato, Saldato, Semplice) - questo varia a seconda del tipo di Percorso. Immettere una larghezza o un diametro, se applicabile.

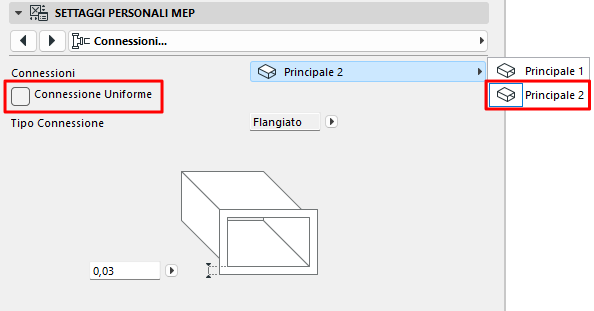

Per utilizzare un tipo di connessione diverso per la seconda porta di connessione:


1.Utilizzare il pop-up per passare alla seconda porta di connessione

2.Deselezionare la casella "Connessione uniforme"

3.Editare i parametri della seconda connessione

Scegliere l'elemento MEP per i gomiti e le transizioni in questo Percorso

Configurare le impostazioni personalizzate nel pannello sottostante.
