Вы можете открыть файлы форматов DXF и DWG в Archicad в виде чертежей или макетов.
•Выберите команду Файл > Открыть и укажите в диалоговом окне открытия файлов необходимый.
•Правила преобразования при обмене данными между Archicad и AutoCAD сохраняются в файлах, называемых Трансляторами (с расширением XML).
•Список Трансляторов в диалоге Открытия позволяет выбрать наиболее часто применяемые трансляторы (например, “для вывода как есть”).
•Если вы не знаете, какой из предлагаемых трансляторов использовать, нажмите кнопку Параметры, чтобы открыть диалог Параметров Трансляции DXF/DWG Каждый из приведенных в верхней части трансляторов имеет краткую характеристику в поле Описания.
Для получения дополнительной информации о параметрах трансляции см. Параметры трансляции DXF/DWG.
Для размещенных Чертежей можно при помощи диалога Параметров Чертежа настроить размер, масштаб, заголовок и параметры рамки.
См. Инструмент Чертеж.
Размещение внешнего файла чертежа (несколько методов)
Открытие файла DXF/DWG как Библиотечного Элемента
Воспользуйтесь командой меню Файл > Библиотеки и Объекты > Открыть Объект.
В результате будет открыто Основное Окно GDL, в котором можно сконфигурировать полученный из файла новый объект.
Для получения дополнительной информации, см. Редактор GDL-объектов.
Открытие перетаскиванием
Вы можете импортировать чертежи DXF/DWG с помощью перетаскивания.
Нажмите левую кнопку мышки на чертеже AutoCAD и, не отпуская ее, приступите к перетаскиванию файла AutoCAD. Перетащите его в нужное место и отпустите кнопку мышки. Файл будет открыт с учетом последнего используемого транслятора DXF/DWG. В обычном режиме DWG/DXF-файл объединяется с файлом проекта Archicad. 3D-информация файла не импортируется, только 2D-вид.
В случае перетаскивания нескольких файлов DXF/DWG только один из них попадет в Archicad. Так как отсутствует способ определения, какой именно файл попадет в Archicad, рекомендуем перетаскивать только один файл.
Имеется несколько способов использования механизма перетаскивания при открытии/объединении чертежей AutoCAD:
•Перетаскивание файла DXF/DWG в окно приложения Archicad, в линейку меню Archicad или на пиктограмму Archicad приводит к открытию этого файла.
•Перетаскивание файла DXF/DWG на план этажа Archicad, в окно разреза/фасада/внутреннего вида, 3D-документа или детали/рабочего листа приводит к размещению файла в качестве чертежа.
•Перетаскивание файла DXF/DWG в макет приводит к размещению чертежа в макете.
Открытие файлов с паролями
В AutoCAD 2004 и в более поздних версиях имеется возможность защищать чертежи паролями.
В настоящее время на платформе Mac невозможно открыть защищенные паролями файлы DXF/DWG AutoCAD 2004 и более поздних версий, так как операционная система не поддерживает метод криптографии, использующийся в AutoCAD 2004. В этом случае выдается предупреждающее сообщение.
В Windows операционная система может не поддерживать процедуру дешифровки пароля. В этом случае выдается сообщение, что файл не может быть открыт.
Если же система поддерживает процедуру дешифровки пароля, открывается диалоговое окно, где следует ввести пароль, который Вы получили от лица, пославшего этот файл.
Для файлов XREF пароль запрашивается только при первой перезагрузке файла XREF в Archicad. Если перезагружаются несколько файлов XREF, то не будут загружены только защищенные паролем файлы, причем, только если Вы не указали пароль или указанный пароль оказался неверным.
открытие блоков как библиотечных элементов
Самым подходящим аналогом блоков AutoCAD являются библиотечные элементы Archicad. Ссылки на блоки соответствуют экземплярам библиотечных элементов. Различие заключается в том, что библиотечный элемент хранится в отдельном файле, а блок хранится в файле AutoCAD.
Преобразование блоков в библиотечные элементы является единственным способом сохранения 3D-структуры блока.
Недостатки преобразования блоков в библиотечные элементы:
•Вы должны регулярно просматривать библиотеки объектов, созданные при импорте файлов DXF/DWG, для удаления дубликатов и ненужных элементов;
•некоторые из функций редактирования, имеющиеся для элементов в блоках, могут отсутствовать для экземпляров библиотечных элементов.
Импорт выбранных слоев файлов DWG/DXF/DWF
см. “Активирование неполного открытия” в Параметры Открытия (Параметры Трансляции DXF/DWG).
Управление Отображением Слоев Импортируемых Файлов DWG/DXF/DWF

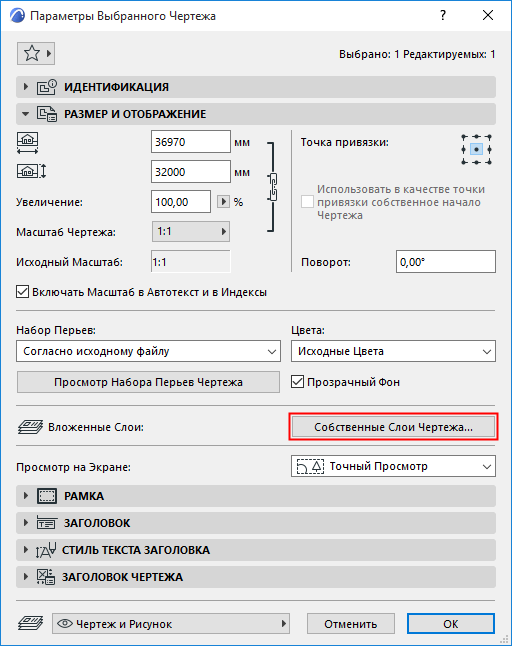

Элемент управления Вложенными Слоями, расположенный в панели Свойств диалога Параметров Чертежа, позволяет активировать/деактивировать отображение собственных слоев импортированного файла DWG, DXF или DWF.
Этот элемент управления доступен только для чертежей, испортированных из файлов DWG, DXF или DWF.
Для получения дополнительной информации, см. Вложенные Слои.
