Exibição do elemento do Traçado: Planta e Corte, Visualização do Modelo

Defina como será a exibição da planta para o traçado MEP.

Mostrar nos Pisos

•Escolha em quais pisos o traçado MEP deverá ser exibido. A opção padrão para todos os elementos MEP é “Todos os Pisos Relevantes” (ou seja, todos os pisos em que o traçado MEP está fisicamente presente).

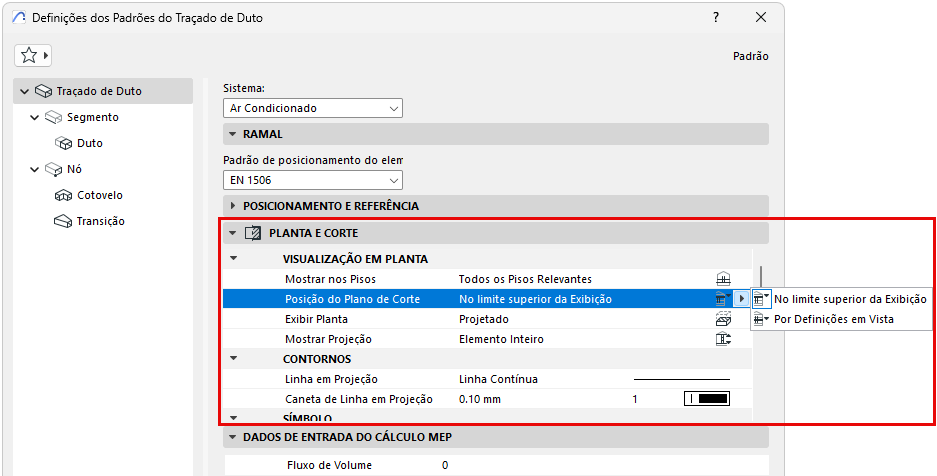

Posição do Plano de Corte

Escolha como exibir o Traçado MEP, com base nas definições do Plano de Corte da Planta.

Nota: Este controle se aplica somente aos elementos MEP suportados, como aqueles do MEP Library.libpack. Outros elementos MEP têm uma aparência uniforme, independentemente dos andares que eles cruzam.

Por exemplo, este Traçado mostrado pode ter diferentes exibições em Planta:

•Limite superior de exibição: Corta o traçado MEP no limite superior de exibição (conforme definido no Plano de Corte da Planta)

•Por Definições de Vista: Corta o traçado MEP na altura do Plano de Corte da Planta

Exibição em Planta

•Projetado: do Plano de Corte da Planta para “Mostrar até” o plano + símbolo de corte

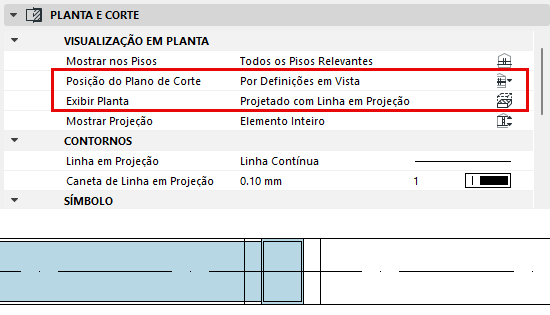

•Projetado com Linhas em Projeção: do Plano de Corte da Planta para o plano "Mostrar abaixo de" + símbolo de corte, e de "Mostrar até" para o Plano de Corte da Planta (disponível se a Posição do Plano de Corte estiver definida como "Por Definições em Vista")

•Simbólico: de "Mostrar Abaixo de" para "Mostrar Até", usando contornos com linhas projetadas e linhas de eixo

•Para opções de projeção: consulte Mostrar Projeção

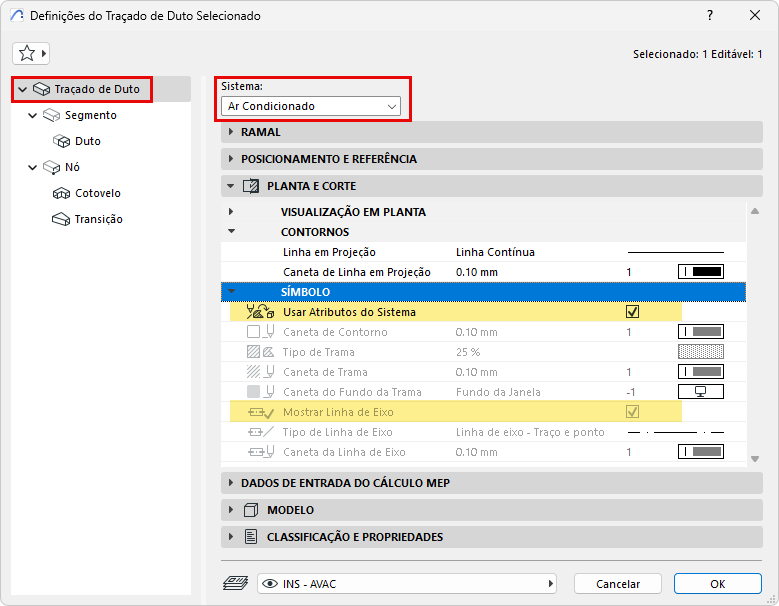

Símbolo: Tramas, Linhas e Superfícies

Como padrão, o Traçado usa os atributos do Sistema selecionado na parte superior da caixa de diálogo. A caixa "Usar Atributos do Sistema" (tanto para Planta/Corte quanto para Modelo) está, por padrão, marcada. Os atributos do sistema são definidos em: Sistemas MEP.

•Para substituir os atributos do sistema MEP para este Traçado: Desmarque “Usar Atributos/Superfícies do Sistema” para ativar os controles locais e substituir as definições do Sistema.
