布设设置

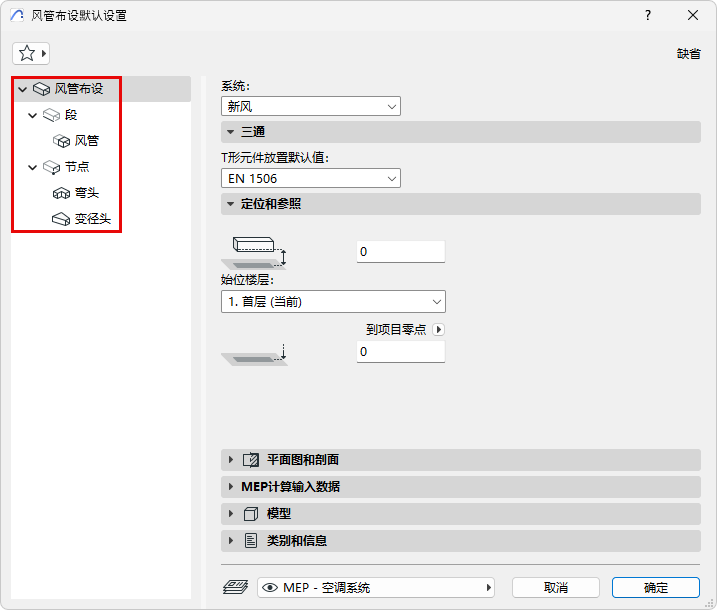

每个MEP布设（风管、电缆桥架和水管）都是由主要的布设元素及其子元素构成的层次结构组成：分段和节点。

每一个布设设置对话框都反映了这种层次结构。使用设置页面来设置布设元素及其子元素的默认选项。

与类似的Archicad工具（如栏杆）一样，您可以自定义任何特定的子元素。一旦某项设置被定制并不再是默认值，对话框就会提醒您定制设置已经生效。

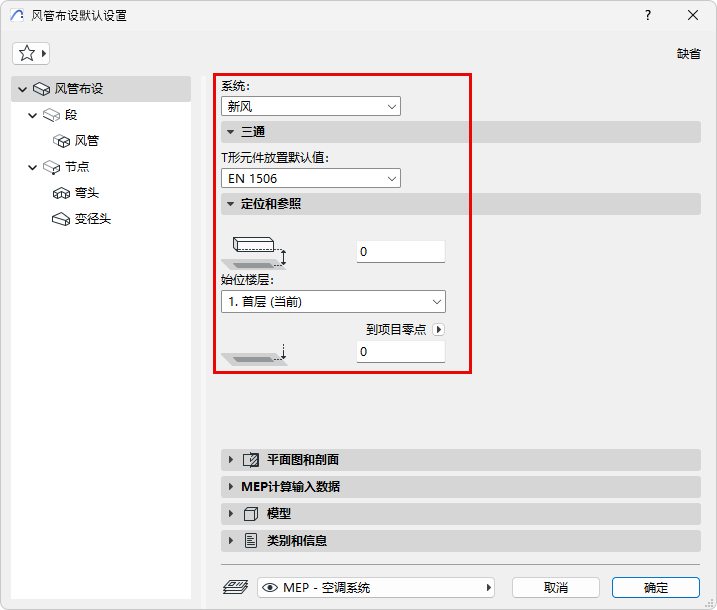

布设设置 - 主页面

1。打开布设工具的默认设置

2。在布设设置主页面，选择一个系统。MEP系统定义了布设的2D和3D外观。参见MEP系统。

注意：将布设元素连接到独立的 MEP 对象时，布设元素会自动“继承”对象的 MEP 系统，而不是使用为布设元素设置的 MEP 系统。

3。在“分管”下，默认尺寸表适用于布设的T型元素。

4。设置布设元素的定位和参照：

•始位楼层及其与该楼层标高的偏移

•底部偏移到选定的参考层

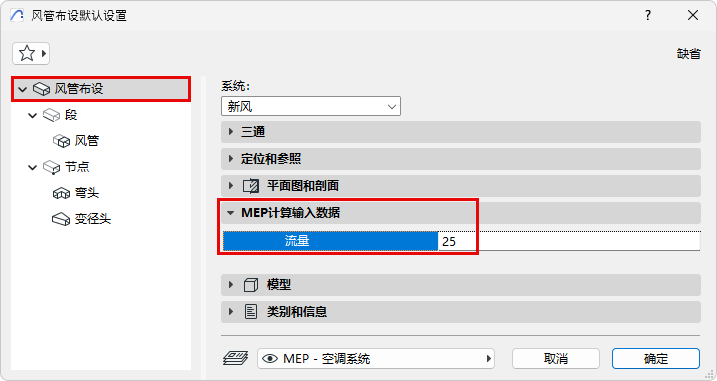

MEP计算输入数据（风管）

用于风管布设：输入气流限制。系统浏览器和风管优化工具使用这些信息来计算气流并调整风管系统的大小。
