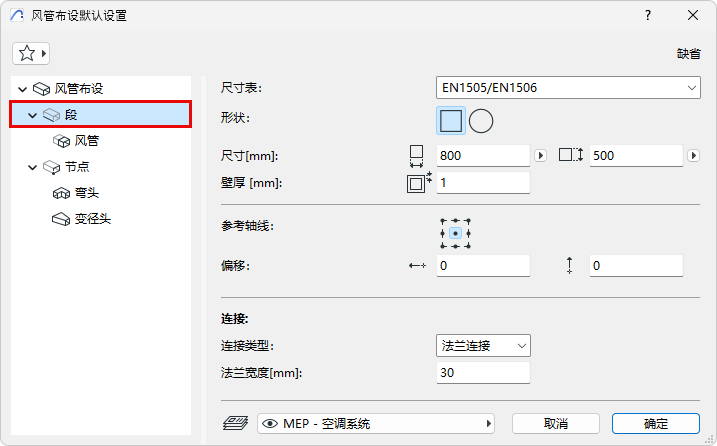

尺寸表
选择一个尺寸表。(定义表格的位置是布设规格。)
形状
(仅限风管) 选择一个横断面：矩形或圆形。
标注：
•(仅限风管) 矩形：输入横截面尺寸。
•从定义的标注表中选择一个圆形标注标准。参见布设规格。
注意：您可以在输入过程中自定义任何段的横截面。 请参见 实时更改布设参数。
墙厚度
MEP元素墙的厚度。
对齐和偏移
选择适当的类型（如法兰式、焊接式、简单式）——取决于布设类型。根据情况输入宽度/直径。
该段的弯头和节点将相应地使用这些连接。
注意：将布设元素连接到独立 MEP 对象时，布设元素会自动“继承”对象的“连接类型”，而不是为布设元素设置的“连接类型”。
