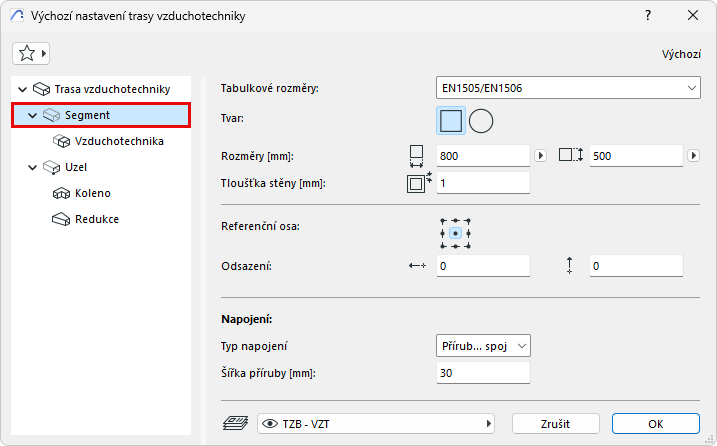

Nastavení segmentu trasy vzduchotechniky

Tabulka rozměrů:

Výběr z tabulky rozměrů. (Definujte tabulky na Specifikace trasy.)

Těleso

(Pouze vzduchotechnika:) Vyberte průřez: Obdélníkový nebo Kruhový.

Rozměry

•(Pouze vzduchotechnika:) Pro obdélníkové: Zadejte rozměry průřezu.

•Zvolte normu kruhového rozměru z definovaných tabulek rozměrů. viz Specifikace trasy.

Poznámka: Průřez libovolného segmentu můžete během zadávání upravit - viz Změna parametrů trasy za běhu.

Tloušťka stěny

Tloušťka stěny TZB prvku.

Zarovnání a odsazení

vizÚprava segmentu - zarovnání a odsazení

Typ napojení

Vyberte příslušný typ (např. přírubový, svařovaný, jednoduchý) - liší se v závislosti na typu trasy. Podle situace zadejte šířku/průměr.

Kolena a uzly segmentu tyto spoje použijí odpovídajícím způsobem.

Poznámka: Při připojení prvku trasy k samostatnému objektu TZB prvek trasy automaticky zdědí typ připojení namísto typu připojení nastaveného pro prvek trasy.
